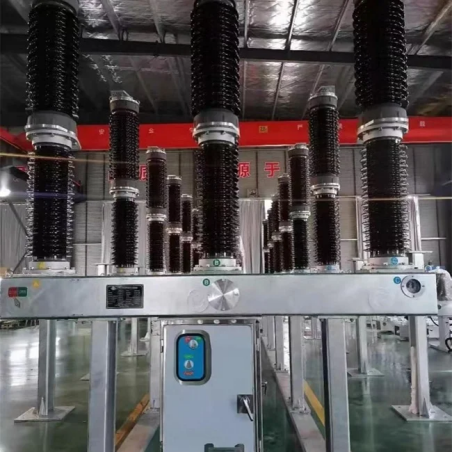

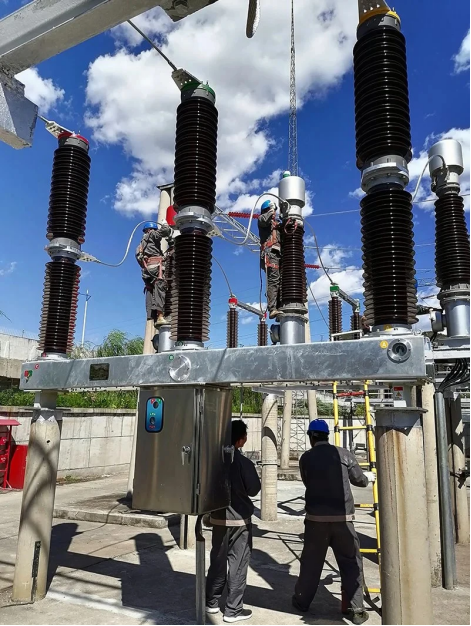

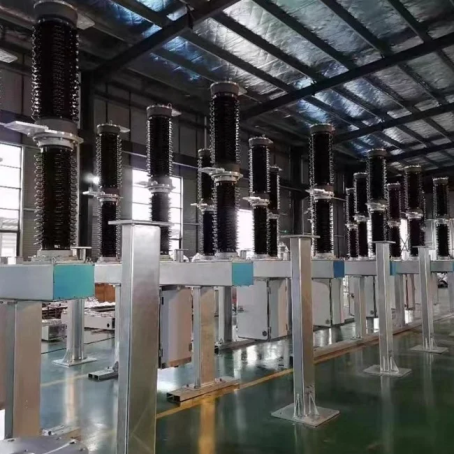

Schwefel -Hexafluorid -Vakuumschalter im Freien

Der Schwefel-Hexafluorid-Leistungsschalter ist eine Hochspannungsschalteranlage, die in Stromversorgungssystemen weit verbreitet ist. Es verwendet Schwefelhexafluoridgas als Lichtbogenlösch- und Isoliermedium, hat eine ausgezeichnete Lichtbogenlöschleistung und elektrische Isolationsfestigkeit und wird in mittleren und Hochspannung 35 kV ~ 550 kV und ultrahoch-hohe Spannung von 800 kV im Außenstromsysteme verwendet.

Lassen Sie uns zuerst über seine Bewerbung sprechen. Es kann für den Generator-Outlet-Switching und -schutz in Kraftwerken verwendet werden, Hochspannungsübertragungsleitungen und -Transformatoren in Umspannwerken schützen und große und Hochspannungsmotoren in industriellen Stromversorgungssystemen schützen.

Seine Struktur umfasst mehrere Teile. Darunter befinden sich der Leistungsschalter, wie sich bewegende und statische Kontakte, Arc -Löschkammern, leitfähige Stäbe usw. Es gibt auch Betriebsmechanismen, wie Federbetriebsmechanismen und hydraulische Betriebsmechanismen, die üblicherweise zum Öffnen und Schließen verwendet werden. Das Gasisolierungssystem deckt die Ausfüllungs-, Entladungs- und Wiederherstellungsgeräte von SF6 -Gas ab. Das Steuer- und Schutzsystem kann Fernbedienung und Fehlerschutz realisieren.

In Bezug auf das Arbeitsprinzip gibt es mehrere Schritte zum Schließen und Öffnen und Bogenlöschen. Beim Schließen des Leistungsschalters treibt der Betriebsmechanismus den beweglichen Kontakt an, um sich in Richtung statischer Kontakt zu bewegen, um einen Pfad zu bilden. Beim Öffnen des Leistungsschalters wird der bewegte Kontakt angetrieben, um sich vom statischen Kontakt zu trennen, um einen Bogen zu erzeugen. Während des Bogenlöschprozesses zersetzt sich SF6-Gas unter der Wirkung des Hochtemperaturbogens und eine große Anzahl geladener Partikel kollidieren mit den neutralen Partikeln des Bogens, wodurch der Ionisationsgrad verringert und die Lichtbogenlöschung beschleunigt wurde.

Die Eigenschaften sind ebenfalls sehr bedeutend. Die Lichtbogenlöschkapazität von SF6 -Gas beträgt etwa das 100 -fache der Luft, und die Isolationsfestigkeit beträgt etwa das 2,5 -fache der Luft. Dadurch kann der Leistungsschalter in einem kleinen Volumen eine hohe Spannung und eine hohe Strombrechungskapazität erreichen. Die angemessene Gestaltung der Kontakte und Bogenlöschkammern verringert die Wartungsarbeitslast und hat eine lange Lebensdauer.

Kurz gesagt, mit seiner hervorragenden Leistung und seiner breiten Anwendungsreichweite in den Außenschwefel -Hexafluorid -Leistungsschalter ein wichtiger Position in modernen Stromversorgungssystemen. In Zukunft wird erwartet, dass es in Bezug auf Intelligenz und Umweltschutz einen größeren Entwicklungsraum hat und zu einer der unverzichtbaren Schlüsselausrüstung wird. Outdoor-Schwefel-Hexafluorid-Leistungsschalter verfügen über eine Vielzahl von Modellen und Spezifikationen (z.Weitere Informationen finden Sie auf der Seite unserer Produktdetails.
