​Was sind die Unterschiede zwischen Hochspannungs-Vakuum-Leistungsschaltern für den Innen- und Außenbereich?

In modernen Stromverteilungssystemen sind Vakuum-Leistungsschalter (VCBs) eine entscheidende Ausrüstung für die Gewährleistung der Sicherheit und Stabilität der Stromversorgung. Ihre Hauptfunktion besteht darin, bei Störungen den Strom schnell zu unterbrechen und Leitungen zu isolieren, um so Geräteschäden und großflächige Stromausfälle zu verhindern. However, many purchasing and engineering personnel are often confused about the differences between indoor and outdoor VCBs when selecting models. Obwohl beide die Vakuum-Lichtbogenlöschtechnologie verwenden, warum gibt es so große Designunterschiede? Und wie sollte man anhand von Projektszenarien auswählen?

Als professioneller Hersteller von Energieanlagen kombiniert Lugao Power Vakuum-Leistungsschalterprodukte für den Innen- und Außenbereich und schlüsselt die Kernunterschiede, Designmerkmale und Anwendungsszenarien der beiden auf, um Ihnen die Auswahl der richtigen Ausrüstung zu erleichtern.

Was ist ein Vakuum-Leistungsschalter (VCB)?

Vakuum-Leistungsschalter nutzen Vakuum sowohl als Lichtbogenlöschmedium als auch als Isoliermedium. Sie nutzen eine Vakuumumgebung, um den Lichtbogen zu löschen und so den Stromkreis zu steuern und zu schützen. This avoids the use of oil or SF6 gas, making it safer and more environmentally friendly. Sie werden häufig in Kraftwerken und Umspannwerken eingesetzt, insbesondere bei Anwendungen, die einen häufigen Betrieb erfordern.

Sie lassen sich am einfachsten anhand ihrer Installationsumgebung unterscheiden. Vacuum circuit breakers are mainly divided into two categories: Indoor high-voltage vacuum circuit breakers: Suitable for use in enclosed and controlled indoor environments, compatible with standard switchgear, and meeting stable indoor operating conditions.

Hochspannungs-Vakuum-Leistungsschalter für den Außenbereich: Geeignet für den Einsatz in verschiedenen unsicheren Außenumgebungen, ohne sich über widrige Wetterbedingungen Gedanken machen zu müssen.

Ob im Innen- oder Außenbereich, Hochspannungs-Vakuum-Leistungsschalter haben das gleiche Kernprinzip der Lichtbogenlöschung, ihre Struktur, Schutz- und Isolationskonstruktionen sind jedoch vollständig an unterschiedliche Szenarien angepasst.

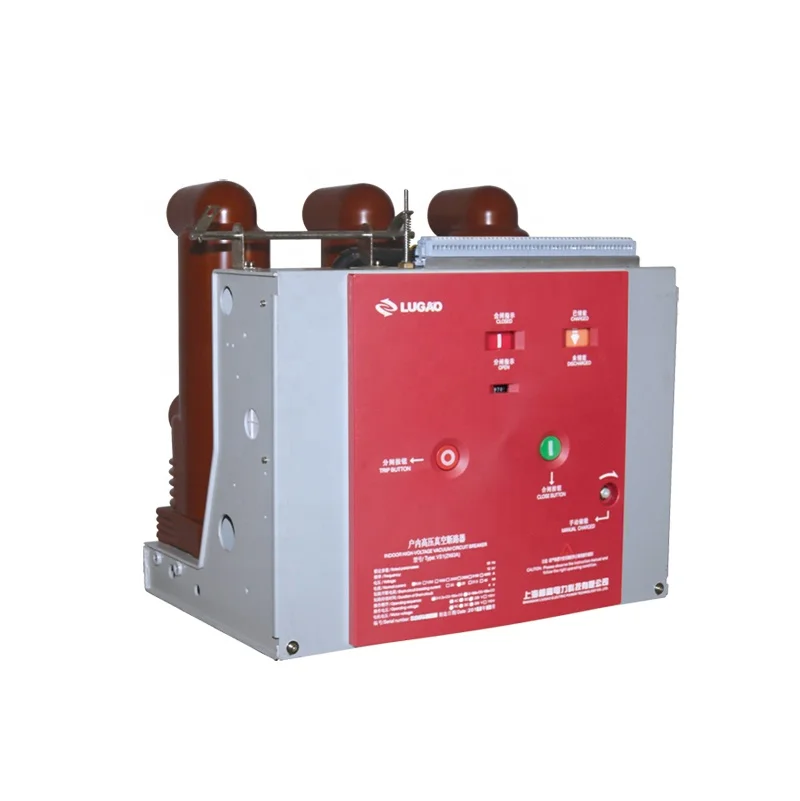

Innenraum-Vakuum-Leistungsschalter (VS1-Serie)

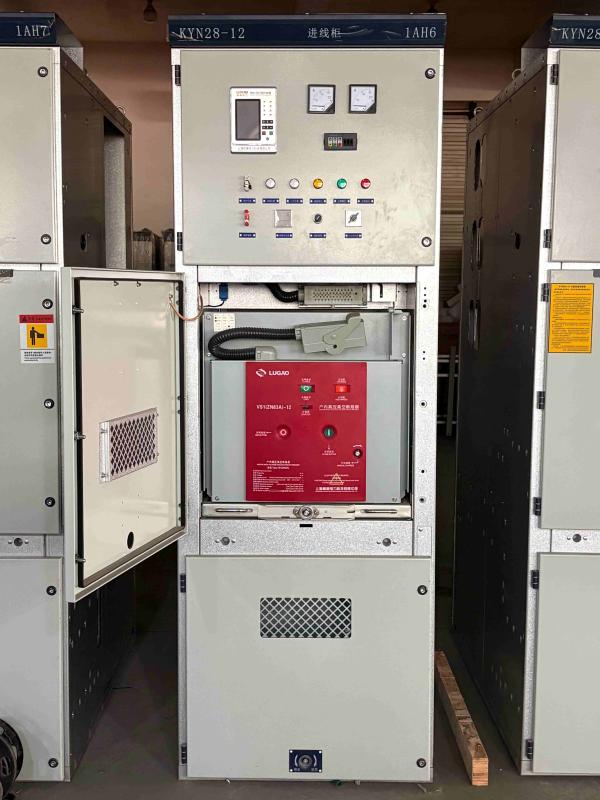

Indoor VCB is the most common type of circuit breaker, typically installed in enclosed spaces such as switchgear and indoor substations. Lugao Power's indoor vacuum circuit breakers are a typical example of cabinet-mounted designs. The operating mechanism is integrated into the circuit breaker body, allowing it to be used not only as a fixed installation unit but also with a dedicated propulsion mechanism to form a trolley unit. Der Hauptstromkreisabschnitt kann vollständig abgedichtete Pole verwenden, um eine Miniaturisierung des Leistungsschalters und einen wartungsfreien Betrieb zu erreichen. Es kann mit Schaltanlagen wie KYN28A-12 ausgestattet werden, und Festgeräte können auch mit Festschaltanlagen der XGN-Serie ausgestattet werden.

Designmerkmale

1. Kompakte modulare Struktur, anpassbar an Standardschaltanlagen

Die Abmessungen des Innen-VCB orientieren sich streng an den Abmessungen von Standardschaltanlagen wie KYN28. It adopts a modular frame structure, allowing direct embedding into the cabinet for installation, maximizing the use of indoor power distribution space. Der Vakuum-Leistungsschalter von Lugao für den Innenbereich integriert einen Vakuum-Unterbrecher, einen Betätigungsmechanismus und eine Steuereinheit. The front panel is equipped with opening and closing buttons and status indicator lights for convenient operation and monitoring by operators.

2. Grundlegende Schutzart, geeignet für saubere Innenräume

Da es in einer trockenen, regen- und UV-freien Innenumgebung installiert wird, beträgt die Schutzart des VCB für den Innenbereich typischerweise IP20–IP40, sodass nur ein Schutz gegen unbeabsichtigten Kontakt mit Fingern und Werkzeugen sowie gegen geringe Staubmengen erforderlich ist, ohne dass es rauen Wetterbedingungen ausgesetzt sein muss.

3. Epoxidharz-Isolierstruktur, geeignet für Schrankbetriebsbedingungen

The arc-extinguishing chamber of the indoor VCB is encapsulated with epoxy resin sleeves, providing phase-to-phase and phase-to-ground insulation, suitable for the dry and clean environment inside the switchgear. Es ist kompakt und bietet zuverlässige Isolierung.

4. Sicherheitsisolierung durch Schaltanlage

Der Innen-VCB selbst verfügt über keinen sichtbaren Trennschalter; the safety isolation function is achieved by the grounding switch and disconnector switch of the switchgear, suitable for scenarios with comprehensive cabinet interlocking protection.

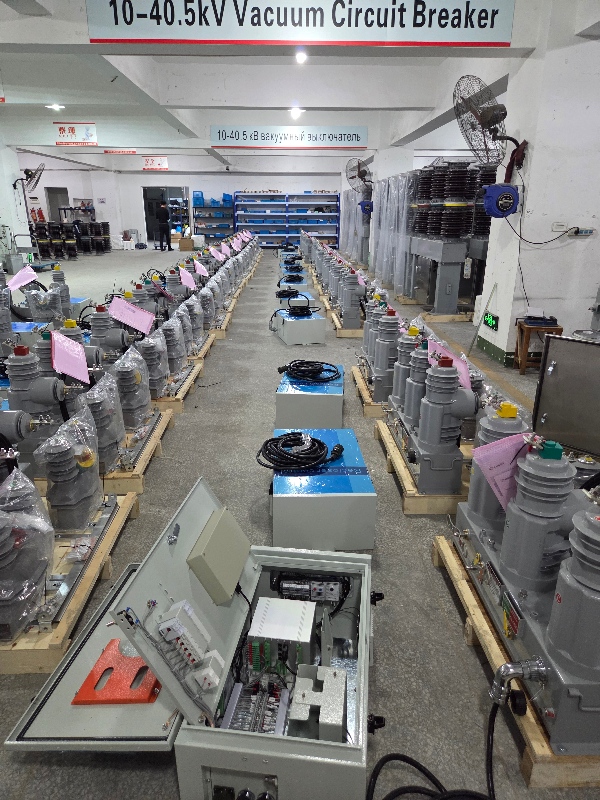

Vakuum-Leistungsschalter für den Außenbereich (Serie ZW32)

Because outdoor VCBs need to be exposed to the outdoors for extended periods, dealing with conditions such as sun and rain, extreme temperature differences, and dust pollution, their design emphasizes durability and protection. Die Outdoor-VCBs von Lugao Electric zeichnen sich durch ihre geringe Größe, ihr geringes Gewicht, ihre Antikondensationseigenschaften und ihren wartungsfreien Betrieb aus:

Designmerkmale

1. Dreiphasige, vollständig geschlossene Struktur mit hoher Abdichtung

Vakuum-Leistungsschalter für den Außenbereich verfügen über ein vollständig abgedichtetes Design und erreichen einen Schutzgrad von IP65 und höher. They are completely waterproof, dustproof, and anti-condensation, allowing for stable operation in rain, snow, and dusty environments for extended periods. Sie sind außerdem beständig gegen hohe Temperaturen, UV-Strahlung und Alterung und werden von Wetteränderungen im Freien nicht beeinträchtigt.

2. Isolierende Buchsen aus Silikonkautschuk mit großer Kriechstrecke

Vakuum-Leistungsschalter für den Außenbereich verwenden isolierende Buchsen aus Silikonkautschuk (oder Keramik) mit großer Kriechstrecke. Compared to indoor epoxy resin bushings, this provides a longer creepage distance, preventing flashover discharge in humid and polluted outdoor environments and offering superior resistance to UV aging.

3. Convenient and flexible operation ensures safety. Die Vakuum-Leistungsschalter von Lugao für den Außenbereich können manuell, elektrisch oder ferngesteuert betrieben werden. They provide clearly visible disconnections, ensuring reliable electrical isolation during maintenance without the need for additional disconnect switches, making them suitable for outdoor environments without enclosed switchgear.

4. Flexible Installationsmöglichkeiten, anpassbar an Outdoor-Szenarien. Outdoor VCBs support various installation methods, including pole-mounted and floor-mounted installations, eliminating the need for a dedicated indoor distribution room. Dadurch eignen sie sich besonders für Standorte mit häufigem Betrieb.

Vergleichstabelle der Hauptunterschiede zwischen Vakuum-Leistungsschaltern für den Innen- und Außenbereich

Wie wählen Sie den richtigen Vakuum-Leistungsschalter für Ihr Projekt aus?

Konzentrieren Sie sich bei der Auswahl eines VCB auf drei Hauptaspekte: Installationsumgebung, Schutzanforderungen und Wartungsszenarien:

1. Prioritize the installation environment. If the equipment is installed in an enclosed space such as an indoor switchgear or distribution room, an indoor VCB is sufficient, offering lower costs and better compatibility. Für Freileitungen im Freien oder Szenarien mit Mastmontage muss jedoch ein VCB für den Außenbereich ausgewählt werden; andernfalls wird die Ausrüstung durch Regen, Kondenswasser und Verschmutzung schnell beschädigt.

2. Assess the severity of the environment. For heavily polluted and corrosive environments such as coastal areas and chemical industrial parks, even indoor environments should prioritize high-protection-level indoor VCBs. In stark verschmutzten Außenbereichen sollten große Kriechstrecken und Antifouling-Außen-VCBs gewählt werden.

3. Consider maintenance needs. For remote outdoor scenarios, prioritize outdoor VCBs with integrated disconnect switches and maintenance-free designs to reduce on-site maintenance difficulties. Wählen Sie für Innenszenarien basierend auf der Schaltanlagenkonfiguration ein geeignetes Innen-VCB-Modell aus.

Als Fabrik mit über 20 Jahren Erfahrung in der Herstellung kann Lugao Power maßgeschneiderte VCB-Auswahllösungen basierend auf dem Spannungsniveau, den Stromparametern und der Installationsumgebung Ihres Projekts anbieten und Ihnen dabei helfen, die am besten geeignete Ausrüstung auszuwählen.

FAQ: Vakuum-Leistungsschalter für Innen- und Außenbereiche

1.Kann ich einen Innen-VCB im Freien verwenden, um Kosten zu sparen?

This is not recommended. Indoor vacuum circuit breakers lack the necessary features for outdoor use, such as rainproof, UV-resistant, and pollution-resistant insulation. Dies stellt ein Sicherheitsrisiko dar und führt zum Erlöschen der Garantie.

2.Kann das gleiche VCB-Modell sowohl für Innen- als auch für Außenprojekte verwendet werden?

They are not interchangeable. Although they employ the same vacuum breaking technology, their mechanical and insulation designs are specifically tailored for particular environments. Die Verwendung des falschen Typs kann zu vorzeitigen Schäden und Sicherheitsrisiken führen.

3.Müssen Außen-VCBs gewartet werden?

Lugao's outdoor vacuum circuit breakers are designed with a fully enclosed structure, allowing for low-maintenance or maintenance-free operation. Dennoch wird eine regelmäßige Sichtprüfung des Isolatorzustandes empfohlen.

4.Sind die Auswahllogiken für Innen- und Außen-VCBs für 10 kV und 35 kV gleich?

Die Logik ist genau die gleiche: Bestimmen Sie zunächst die Installationsumgebung. Das Auswahlprinzip bleibt unabhängig vom Spannungspegel unverändert.

5.Gibt es einen großen Preisunterschied zwischen den beiden VCB-Typen?

Bei gleichen Spannungs- und Stromspezifikationen sind VCBs für den Außenbereich teurer als für den Innenbereich. This is because the outdoor model uses high weather-resistant insulation, a fully sealed waterproof structure, and a thicker shell, resulting in higher manufacturing and material costs.
