Wie bringen Hochspannungs-Leistungsschalter Zuverlässigkeit, Effizienz und Sicherheit in Energiesystemen in Einklang?

Im riesigen, summenden Netzwerk eines modernen Stromnetzes tobt ein stiller Kampf. Einerseits fließt der Bedarf an zuverlässiger, unterbrechungsfreier Energie über Hunderte Kilometer von Übertragungsleitungen und Transformatoren. Auf der anderen Seite besteht die allgegenwärtige Gefahr von Störungen – Blitzeinschläge, umgestürzte Bäume, Geräteausfälle –, die zerstörerische Ströme durch das System schicken können. Die Hüter dieses empfindlichen Gleichgewichts sind dieHochspannungs-Leistungsschalter. Dabei handelt es sich nicht nur um Schalter; Dabei handelt es sich um hochentwickelte elektromechanische Systeme, die eine paradox einfache, aber dennoch äußerst komplexe Aufgabe erfüllen müssen: Sie müssen den normalen Laststrom jahrelang verlustfrei leiten und dennoch innerhalb von Millisekunden den enormen Strom eines Fehlers unterbrechen. Dies ist der Kern der technischen Herausforderung: Wie bringen Hochspannungs-Leistungsschalter die drei kritischen Säulen des Stromversorgungssystembetriebs – Zuverlässigkeit, Effizienz und Sicherheit – in Einklang, die oft in entgegengesetzte Richtungen gehen?

Die Antwort liegt in einer Kombination aus fortschrittlichen physikalischen Prinzipien, sorgfältigem technischem Design und intelligenter Systemintegration. Zuverlässigkeit wird durch den Einsatz robuster Materialien, mehrere Sicherheitsmargen und vorausschauende Diagnostik erreicht. Der Wirkungsgrad wird durch niederohmige Kontakte, minimale Betriebsenergie und lange Wartungsintervalle optimiert. Die Sicherheit wird durch den Einsatz inerter Lichtbogenlöschmedien, robuster Verriegelungen und Fernsteuerungsfunktionen gewährleistet. Der Hochspannungs-Leistungsschalter muss unter normalen Bedingungen als perfekter Leiter und unter Fehlerbedingungen als perfekter Isolator dienen – eine Dualität, die durch die präzise Steuerung eines Lichtbogens erreicht wird. Das Gleichgewicht ist kein statischer Punkt, sondern ein dynamisches, sich entwickelndes Ziel, wenn die Technologie voranschreitet und sich die Netzanforderungen ändern. In diesem Artikel werden die Kernkomponenten dieses Gleichgewichts analysiert und die physikalischen, mechanischen und Steuerungsstrategien untersucht, die es einem modernen Hochspannungsleistungsschalter ermöglichen, in allen drei Säulen hervorragende Leistungen zu erbringen. Wir werden auch technische Spezifikationen und betriebliche Erkenntnisse weitergeben, die das Design und die Auswahl dieser kritischen Komponenten beeinflussen.

Inhaltsverzeichnis

• 1. Die Physik der Unterbrechung: Wie löscht der Lichtbogen?
• 2. Die Säule der Zuverlässigkeit: Was macht einen Leistungsschalter jahrzehntelang zuverlässig?
• 3. Die Effizienzsäule: Wie kann ein Leistungsschalter Verluste minimieren?
• 4. Die Sicherheitssäule: Wie wird der Personen- und Anlagenschutz erreicht?
• 5. Der Balanceakt: Wie widersprechen und kooperieren diese drei Säulen?
• Häufig gestellte Fragen (FAQ)
• Fazit: Die Zukunft des Leistungsschalterdesigns

1. Die Physik der Unterbrechung: Wie löscht der Lichtbogen?

Um zu verstehen, wie ein Hochspannungs-Leistungsschalter seine Kernaufgaben erfüllt, müssen wir zunächst die grundlegende Physik der Lichtbogenlöschung verstehen. Wenn sich die Kontakte eines Leistungsschalters unter Last öffnen, bildet sich über der Lücke ein Lichtbogen. Dieser Lichtbogen ist ein Hochtemperaturplasma, das Strom leitet und, wenn er nicht kontrolliert wird, den Fehlerstrom auf unbestimmte Zeit weiterleitet. Die Aufgabe des Leistungsschalters besteht darin, das Erlöschen des Lichtbogens beim nächsten natürlichen Stromnullpunkt zu erzwingen. Die Herausforderung besteht darin, dass der Lichtbogen einen ionisierten Pfad erzeugt, der sich schnell wieder entzünden kann, wenn die Spannung nach dem Stromnullpunkt ansteigt. Der Schlüssel zu einer erfolgreichen Unterbrechung besteht darin, die Lücke zu entionisieren und ihre Spannungsfestigkeit schneller wiederherzustellen, als sich die transiente Wiederherstellungsspannung (TRV) aufbaut.

Der Hauptmechanismus zur Lichtbogenlöschung in modernen Hochspannungs-Leistungsschaltern ist die Verwendung eines Lichtbogenlöschmediums. Dies kann Schwefelhexafluorid (SF6)-Gas, Vakuum oder Öl sein, jedes mit seinen eigenen physikalischen Eigenschaften. SF6 ist elektronegativ, was bedeutet, dass seine Moleküle leicht freie Elektronen einfangen und so die Bildung eines Lichtbogenkanals verhindern. Dadurch ist es sowohl bei hohen Spannungen als auch bei hohen Strömen außerordentlich effektiv. Die Konstruktion des Leistungsschalters nutzt dieses Prinzip: Ein beweglicher Kontakt, der mit einem Pufferzylinder verbunden ist, komprimiert das SF6-Gas während des Öffnungshubs. Dieses unter Druck stehende Gas wird dann durch eine Düse in den Lichtbogenbereich geleitet, wobei es die ionisierten Partikel wegfegt und das Plasma kühlt. Dies ist das physikalische Prinzip, das es einem Hochspannungs-Leistungsschalter ermöglicht, enorme Fehlerströme in nur 30–50 Millisekunden zu unterbrechen.

Die Beziehung zwischen diesen Konstruktionsmerkmalen und der Gesamtbalance des Leistungsschalters ist eng. Die Wahl des Unterbrechungsmediums bestimmt die Auswirkungen auf die Umwelt, die Wartungsanforderungen und die physische Größe der Ausrüstung. Obwohl SF6 äußerst wirksam ist, weist es ein hohes Treibhauspotenzial (GWP) auf, was zu einer wachsenden Nachfrage nach Alternativen führt. Vakuumschalter bieten zwar eine hervorragende Leistung bei Mittelspannungen, erfordern jedoch für Hochspannungsanwendungen mehrere in Reihe geschaltete Unterbrechereinheiten. Die Auswahl des Schaltmediums ist daher ein Schlüsselelement im Balanceakt, da sie sich direkt auf die Betriebssicherheit, die Kosten und die Umweltverträglichkeit des Leistungsschalters auswirkt.

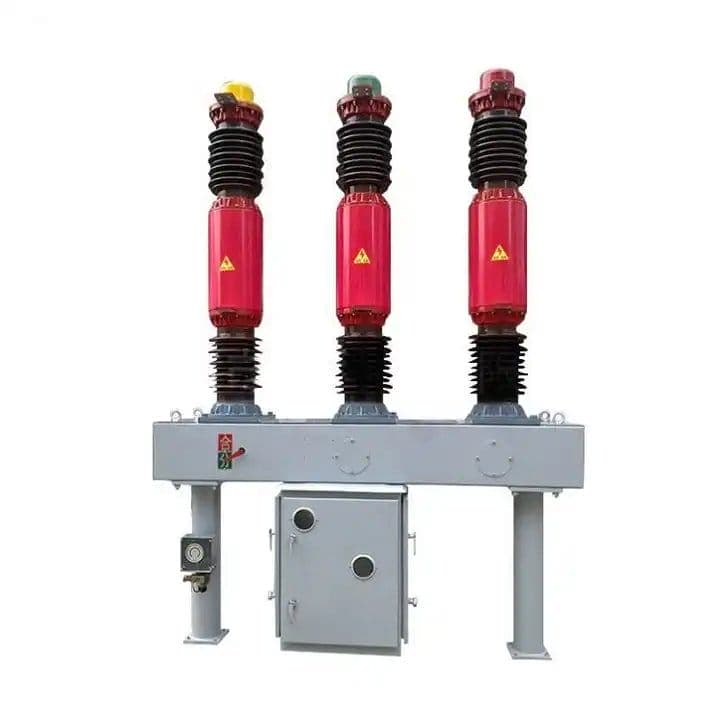

Unser Werk in Lugao hat eine Reihe von Hochspannungs-Leistungsschaltern entwickelt, die den Lichtbogenlöschprozess für verschiedene Anwendungsanforderungen optimieren. Für Anwendungen auf Übertragungsebene (≥72,5 kV) bieten wir SF6-Leistungsschalter mit fortschrittlicher Puffer- und Selbstblastechnologie an, die ein hohes Kurzschlussausschaltvermögen mit geringer Betriebsenergie kombinieren. Der Selbstblasmechanismus nutzt die Lichtbogenenergie selbst, um die Kompression des Gases zu unterstützen, wodurch die vom Betätigungsmechanismus benötigte mechanische Energie reduziert und die Gesamteffizienz verbessert wird. Die folgende Tabelle zeigt die typische Unterbrechungsleistung unserer Hochspannungs-Leistungsschaltermodelle.

2. Die Säule der Zuverlässigkeit: Was macht einen Leistungsschalter jahrzehntelang zuverlässig?

In der Elektroenergiebranche hat Zuverlässigkeit oft höchste Priorität. Ein Hochspannungs-Leistungsschalter ist ein strategisches Gut und sein Ausfall kann katastrophale Folgen haben. Zuverlässigkeit wird nicht durch eine einzelne Funktion erreicht; Es ist das Ergebnis einer bewussten Designphilosophie, die Materialauswahl, mechanisches Design, Umweltbeständigkeit und vorausschauende Diagnose umfasst. Der moderne Hochspannungs-Leistungsschalter muss in der Lage sein, über Monate oder sogar Jahre hinweg inaktiv zu bleiben und dann bei Bedarf mit absoluter Sicherheit in Aktion zu treten. Dieses Maß an Zuverlässigkeit zu erreichen, ist ein Triumph der Ingenieurskunst.

Die Grundlage der Zuverlässigkeit liegt in der Materialauswahl. Für die stromführende Strecke ist insbesondere das Kontaktsystem kritisch. Die Kontaktflächen sind typischerweise versilbert oder aus einer Silber-Wolfram-Legierung, die aufgrund ihrer hohen Leitfähigkeit und Widerstandsfähigkeit gegen Kontaktschweißen ausgewählt werden. Der Kontaktdruck wird sorgfältig kontrolliert, um einen geringen Widerstand aufrechtzuerhalten, ohne dass es während der langen geschlossenen Position zu übermäßigem Verschleiß kommt. Die verwendeten Schmierstoffe sind speziell auf die lange Lebensdauer des mechanischen Mechanismus abgestimmt. Fette werden aufgrund ihrer Fähigkeit ausgewählt, ihre Eigenschaften über einen weiten Temperaturbereich beizubehalten und einen gleichbleibenden Betrieb über die gesamte Lebensdauer des Leistungsschalters zu gewährleisten. Hierbei handelt es sich nicht um Standardkomponenten; Sie wurden speziell für die anspruchsvolle Umgebung eines Hochspannungs-Leistungsschalters entwickelt.

Ebenso entscheidend ist die mechanische Gestaltung des Betätigungsmechanismus. Der Mechanismus muss in der Lage sein, die Masse der beweglichen Kontaktbaugruppe mit ausreichender Geschwindigkeit zu bewegen, um die erforderliche Unterbrechungszeit zu erreichen, und zwar wiederholt und zuverlässig über Tausende von Betätigungen hinweg. Dies wird durch eine Kombination aus Feder-, hydraulischen oder pneumatischen Energiespeichersystemen erreicht. Federmechanismen sind zwar einfacher aufgebaut, müssen aber über Federn verfügen, die ihre Kraft über Jahrzehnte aufrechterhalten können. Aus diesem Grund werden Federn häufig im Werk vorgespannt und der Mechanismus ist so konzipiert, dass die Anzahl der beweglichen Teile minimiert wird, wodurch das Risiko von mechanischem Verschleiß und Ausfällen verringert wird.

Umweltverträglichkeit ist ein weiteres Schlüsselelement der Zuverlässigkeit. Hochspannungs-Leistungsschalter werden häufig im Freien installiert, wo sie Regen, Schnee, Eis, Salznebel und extremen Temperaturen ausgesetzt sind. Das SF6-Gas im Inneren des Unterbrechers sorgt für eine saubere, kontrollierte Umgebung für die Kontakte, die äußere Struktur muss jedoch geschützt werden. Dies wird durch eine sorgfältige Konstruktion des Gehäuses, der Dichtungen und die Verwendung hochwertiger korrosionsbeständiger Materialien erreicht. Der verwendete Isolator ist entscheidend; Keramik- oder Polymerisolatoren müssen der Spannungsbelastung und Umweltverschmutzung standhalten. Unsere Fabrik inLugao Power Co., Ltd.verwendet ausschließlich hochwertige Materialien und unsere Leistungsschalter werden auf extreme Bedingungen getestet, um eine langfristige Zuverlässigkeit zu gewährleisten.

Moderne Leistungsschalter werden zunehmend mit Zustandsüberwachungssystemen ausgestattet. Diese Systeme überwachen den Betätigungsmechanismus, den Gasdruck, den Kontaktweg und den Stromkreis. Diese Informationen werden zur Vorhersage von Ausfällen verwendet und ermöglichen die Planung von Wartungsarbeiten, bevor ein Problem auftritt. Die Integration von Sensoren wie faseroptischen Strom- und Spannungssensoren liefert Echtzeitdaten über den Zustand des Leistungsschalters und verlagert die Wartung von einem zeitbasierten auf einen zustandsbasierten Ansatz. Das ist die Zukunft der Zuverlässigkeit: Es geht nicht nur darum, sicherzustellen, dass der Hochspannungs-Leistungsschalter bei Bedarf funktioniert, sondern auch zu wissen, dass er funktioniert, und zwar mit immer größerer Sicherheit. Durch die Kombination dieser Ansätze erreicht der moderne Hochspannungs-Leistungsschalter ein Maß an Zuverlässigkeit, das vor einer Generation unvorstellbar war.

3. Die Effizienzsäule: Wie kann ein Leistungsschalter Verluste minimieren?

Bei der Effizienz geht es im Zusammenhang mit einem Hochspannungs-Leistungsschalter nicht darum, Energie von einer Form in eine andere umzuwandeln. Es geht darum, Verluste im normalen stromführenden Zustand zu minimieren und die für den Betrieb benötigte Energie zu reduzieren. Der Leistungsschalter befindet sich zu 99,9 % der Zeit im Pfad des Stromflusses und jeder Widerstand in diesem Pfad trägt zu Wärmeverlusten (I²R-Verlusten) und einer Verringerung der Systemeffizienz bei. Daher ist die Gestaltung der Kontakte und des Strompfades entscheidend. Der Anpressdruck muss ausreichend sein, um den Übergangswiderstand zu minimieren, aber dennoch niedrig genug, um übermäßigen Verschleiß zu vermeiden. Die Materialwahl ist eine Schlüsselvariable; Beispielsweise sorgen versilberte Kontakte für einen außergewöhnlich niederohmigen Pfad. Darüber hinaus ist das Kontaktdesign optimiert, um Hotspots oder lokale Erwärmung zu vermeiden.

Ein weiterer Effizienzfaktor ist die Betriebsenergie. Der Leistungsschalter muss in der Lage sein, seine Kontakte schnell zu öffnen und zu schließen. Die für diesen Vorgang erforderliche Energie wird aus einer gespeicherten Energiequelle, beispielsweise einer geladenen Feder oder einem Hydrospeicher, bezogen. Die Minimierung der erforderlichen Energie verringert die Größe und Kosten des Mechanismus, verringert die Belastung der Komponenten und trägt zur Gesamtsystemeffizienz bei. Das Selbststrahldesign, bei dem die Lichtbogenenergie die Kompression des Löschgases unterstützt, ist ein Paradebeispiel für dieses Prinzip. Durch die Nutzung der eigenen Energie des Lichtbogens zur Unterstützung des Unterbrechungsprozesses wird die vom Betätigungsmechanismus benötigte mechanische Energie reduziert, wodurch die Gesamteffizienz des Geräts verbessert wird.

Ein weiterer wichtiger Aspekt der Effizienz ist die Leckagerate des SF6-Gases. SF6 ist ein teures Isoliergas und außerdem ein starkes Treibhausgas. Jede Leckage stellt sowohl finanzielle Kosten als auch eine Auswirkung auf die Umwelt dar. Moderne Hochspannungs-Leistungsschalter sind auf extrem niedrige Leckraten ausgelegt. Hochwertige Dichtungen und präzise Fertigungsstandards sorgen dafür, dass das Gas über die gesamte Lebensdauer im Unterbrecher eingeschlossen bleibt. Die Dichtungstechnologie sorgt in Kombination mit der fortschrittlichen Überwachung der Gasdichte dafür, dass der Leistungsschalter seine optimale Leistung erbringt, ohne dass es zu Leckagen in der Umgebung kommt.

Die Effizienz eines Hochspannungs-Leistungsschalters erstreckt sich über seinen eigenen Betrieb hinaus auf das gesamte Stromnetz. Durch die schnelle und zuverlässige Fehlerunterbrechung minimiert der Leistungsschalter das Risiko von Geräteschäden und Stromausfällen, die enorme wirtschaftliche Kosten verursachen können. Der Leistungsschalter ist eine Schlüsselkomponente in einem modernen, effizienten Energiesystem. Unsere Hochspannungs-Leistungsschalter sind nicht nur auf hervorragende Leistung in ihrer eigenen Funktion ausgelegt, sondern tragen auch zur Gesamteffizienz des Netzes bei. In der folgenden Tabelle sind die wichtigsten effizienzsteigernden Merkmale unserer Leistungsschaltermodelle aufgeführt.

4. Die Sicherheitssäule: Wie wird der Personen- und Anlagenschutz erreicht?

Sicherheit ist im Zusammenhang mit Hochspannungs-Leistungsschaltern ein vielschichtiges Konzept. Es umfasst den Schutz des Stromnetzes selbst und den Schutz der physischen Infrastruktur vor thermischen und mechanischen Schäden im Fehlerfall. Dazu gehört auch der Schutz des Bedienpersonals vor den Gefahren elektrischer Hochspannungs- und Hochenergieanlagen. Ein Versagen in der Sicherheit kann katastrophale Folgen haben und ist somit ein Hauptgrund für das Design. Sicherheit ist keine Zusatzfunktion; Es handelt sich um ein Kernprinzip, das in den Betrieb des Leistungsschalters integriert ist.

Sicherheit beginnt beim Unterbrecher selbst. Die Wahl eines Isoliermediums wie SF6 bietet grundsätzlich Sicherheitsvorteile. Das Gas ist inert und nicht brennbar, wodurch die mit Öl-Leistungsschaltern verbundenen Brand- und Explosionsrisiken beseitigt werden. Der hermetisch abgedichtete Unterbrecher schützt außerdem die internen Kontakte vor der Umgebung und sorgt so dafür, dass die Schutzfunktion des Leistungsschalters nicht durch äußere Verschmutzung beeinträchtigt wird. Das Gehäuse ist so konzipiert, dass es dem Innendruck eines Lichtbogens standhält, mögliche Ausfälle eindämmt und das Personal vor den Auswirkungen eines Fehlers schützt.

Zusätzlich zur inhärenten Sicherheit des Unterbrechers verfügen moderne Hochspannungs-Leistungsschalter über eine Vielzahl von Sicherheitsverriegelungen und Schutzfunktionen. Der Antriebsmechanismus ist mit mechanischen Verriegelungen ausgestattet, die eine Fehlbedienung verhindern. Beispielsweise wird der Einschaltvorgang bei Erteilung des Ausschaltbefehls mechanisch gesperrt, so dass ein Einschalten des Leistungsschalters im Fehlerfall verhindert wird. Der elektrische Steuerkreis ist ebenfalls durch Sperren geschützt, um Mehrfachbetätigungen zu verhindern, die den Mechanismus beschädigen könnten. Häufig sind Erdungsschalter integriert, die für Wartungszwecke einen sichtbaren und überprüfbaren Weg zur Erde bieten. Diese Verriegelungen sind für die Sicherheit des Personals und die Zuverlässigkeit des Energiesystems von entscheidender Bedeutung.

Ein weiterer kritischer Aspekt der Sicherheit ist die Fehlerstrombegrenzung. Der Hochspannungs-Leistungsschalter ist das primäre Gerät zum Unterbrechen von Fehlerströmen und seine Fähigkeit, dies schnell zu tun, minimiert die Dauer des Fehlers. Dies reduziert die thermische und mechanische Belastung der Anlagenkomponenten und schützt Transformatoren, Kabel und Generatoren vor Schäden. Durch die schnelle Behebung des Fehlers verringert der Leistungsschalter auch das Risiko von Sekundärausfällen wie einem Lichtbogen oder einer Explosion, die das Personal gefährden könnten. Neben dem Leistungsschalter selbst sind geeignete Sicherheitsverfahren und Schulungen für den Schutz des Personals von entscheidender Bedeutung. Der Leistungsschalter ist mit einer Fernbedienungsfunktion ausgestattet, die es dem Bediener ermöglicht, sich während des Schaltvorgangs sicher von der Anlage entfernt aufzuhalten.

Das Gleichgewicht zwischen Sicherheit und den anderen Säulen ist entscheidend. Ein Leistungsschalter, der mit extremen Sicherheitsmargen ausgelegt ist, kann größer, schwerer und teurer sein. Die Sicherheit der Geräte ist jedoch ein nicht verhandelbarer Faktor. In der folgenden Tabelle sind die wichtigsten Sicherheitsfunktionen aufgeführt, die in unseren Hochspannungs-Leistungsschalter integriert sind.

5. Der Balanceakt: Wie widersprechen und kooperieren diese drei Säulen?

Bisher haben wir Zuverlässigkeit, Effizienz und Sicherheit als drei unterschiedliche Säulen untersucht. Die wahre Herausforderung bei der Konstruktion von Hochspannungs-Leistungsschaltern liegt jedoch im Zusammenspiel zwischen ihnen. Diese drei Ziele stehen oft im Widerspruch. Beispielsweise könnte ein Design, das die Zuverlässigkeit maximiert, zusätzliche Redundanz erfordern, was zu einem höheren Gewicht und höheren Kosten führt und möglicherweise die Effizienz verringert. Ein Design, das die Effizienz maximiert, könnte leichtere Materialien verwenden, aber diese Materialien bieten möglicherweise nicht die gleiche langfristige Zuverlässigkeit wie schwerere, robustere Alternativen. Die Kunst des Leistungsschalteringenieurs besteht darin, den optimalen Gleichgewichtspunkt zu finden.

Betrachten Sie den Fall des Kontaktdesigns. Um eine hohe Zuverlässigkeit zu erreichen, müssen die Kontakte so ausgelegt sein, dass sie den elektrischen und thermischen Belastungen des Fehlerstroms standhalten. Dies erfordert möglicherweise eine größere Kontaktfläche oder ein robusteres Material, was den Kontaktwiderstand erhöhen und die Effizienz verringern kann. Um umgekehrt einen hohen Wirkungsgrad zu erreichen, muss der Kontaktwiderstand minimiert werden, was jedoch zu einer Konstruktion führen kann, die anfälliger für Kontaktschweißen oder Erosion ist. Der Ingenieur muss diese widersprüchlichen Anforderungen bewältigen und Materialien und Designs auswählen, die den besten Kompromiss bieten. Ebenso muss der Betätigungsmechanismus äußerst zuverlässig ausgelegt sein, sein Energieverbrauch ist jedoch ein Faktor für die Gesamteffizienz des Leistungsschalters.

Diese drei Säulen wirken auch zusammen. Ein Leistungsschalter, der äußerst zuverlässig ist, ist auch sicherer. Wenn ein Leistungsschalter unzuverlässig ist, kann er einen Fehler nicht unterbrechen, was zu einem katastrophalen Ausfall führen kann, der sowohl das System als auch das Personal gefährden könnte. Ebenso ist ein effizienter Leistungsschalter auch zuverlässiger, da er bei niedrigeren Temperaturen arbeitet und seine Komponenten weniger belastet. Der Einsatz der Selbststrahltechnologie ist ein perfektes Beispiel für diese Zusammenarbeit: Sie verbessert die Effizienz durch Reduzierung der Betriebsenergie, erhöht aber auch die Zuverlässigkeit durch Reduzierung der mechanischen Belastung des Mechanismus. Die Integration von Zustandsüberwachungssystemen ist ein leistungsstarkes Instrument zur gleichzeitigen Verbesserung aller drei Säulen. Durch die Überwachung des Zustands des Leistungsschalters kann das System Ausfälle vorhersagen und verhindern und so die Zuverlässigkeit erhöhen. Durch die Identifizierung ineffizienter Betriebsmodi kann das System optimiert und die Effizienz verbessert werden. Und indem das System frühzeitig vor potenziellen Problemen warnt, kann es zur Verbesserung der Sicherheit genutzt werden.

Das Gleichgewicht ist dynamisch. Mit fortschreitender Technologie verschiebt sich die Definition des optimalen Gleichgewichts. Die Einführung neuer Materialien, neuer Sensoren und neuer Steuerungsalgorithmen verschiebt die Grenzen des Möglichen kontinuierlich. Die Zukunft von Hochspannungs-Leistungsschaltern ist eine noch stärkere Integration, bei der der Leistungsschalter zu einem intelligenten, kommunizierenden Knoten in einem digitalen Netz wird. Es wird ein System sein, das nicht nur zuverlässig, effizient und sicher ist, sondern auch seine eigene Gesundheit aktiv verwaltet, seine eigenen Bedürfnisse vorhersagt und seine eigene Leistung optimiert. Dies ist die Zukunft, deren Gestaltung sich unsere Fabrik in Lugao verschrieben hat.

Die folgende Tabelle veranschaulicht, wie sich Designentscheidungen bei einem Hochspannungs-Leistungsschalter auf die drei Säulen auswirken können, und zeigt die inhärenten Kompromisse auf.

Häufig gestellte Fragen (FAQ)

Frage 1: Wie hoch ist die typische Lebensdauer eines Hochspannungs-Leistungsschalters und welche Faktoren beeinflussen seine Langlebigkeit?

Antwort: Ein hochwertiger Hochspannungs-Leistungsschalter, wie er beispielsweise von Lugao Power Co.,Ltd. hergestellt wird, hat typischerweise eine Lebensdauer von 30 bis 40 Jahren. Die tatsächliche Lebensdauer hängt von mehreren Faktoren ab: der Anzahl der Fehlerstromunterbrechungen (die die Lichtbogenkontakte beschädigen), der Häufigkeit mechanischer Vorgänge (die sich auf den Mechanismus auswirken), der Umgebung (Korrosion, Temperatur) und der Qualität der Wartung. Ein gut gewarteter SF6-Leistungsschalter kann bei einer begrenzten Anzahl von Fehlerauslösungen leicht seine vorgesehene Lebensdauer überschreiten. Unsere Leistungsschalter sind mit austauschbaren Lichtbogenkontakten ausgestattet, um eine kostengünstige Verlängerung der Lebensdauer zu ermöglichen. Regelmäßige Zustandsüberwachung und Wartung sind der Schlüssel zur Maximierung der Lebensdauer.

Frage 2: Wie geht ein Hochspannungs-Leistungsschalter mit einem Gleichstromfehler um, der keinen natürlichen Nulldurchgang aufweist?

Antwort: Hochspannungs-Leistungsschalter sind in erster Linie für Wechselstromsysteme konzipiert, bei denen der Strom natürlicherweise zweimal pro Zyklus den Nullpunkt überschreitet. Gleichstromsysteme verfügen nicht über diesen natürlichen Nullpunkt, was eine Unterbrechung erheblich erschwert. Bei Gleichstromfehlern muss der Leistungsschalter einen Nullstrom erzwingen. Dies wird in der Regel in Hochspannungs-Gleichstromsystemen (HGÜ) mithilfe eines speziellen HGÜ-Leistungsschalters erreicht, der einen anderen Unterbrechungsmechanismus verwendet, beispielsweise einen Hybridansatz mit Leistungselektronik, um den Strom auf Null zu zwingen, kombiniert mit einem mechanischen Schalter, um den Fehler zu isolieren. Unser Werk fertigt spezielle Hochspannungs-Leistungsschalter für HGÜ-Anwendungen, die diese fortschrittlichen Technologien beinhalten.

Frage 3: Was ist der Unterschied zwischen einer Leistungsschalterkonfiguration mit totem Tank und einer Konfiguration mit Live-Tank?

Antwort: Bei einem Dead-Tank-Leistungsschalter ist der Unterbrecher in einem geerdeten Metallgehäuse untergebracht. Dies bietet einen klaren Sicherheitsvorteil, da die Hochspannung gekapselt ist und das Gehäuse auf Erdpotential liegt. Bei einem Live-Tank-Leistungsschalter steht der Unterbrecher unter Hochspannung und der Tank ist nicht geerdet. Dead-Tank-Leistungsschalter sind in der Regel einfacher zu warten und bieten mehr Designflexibilität, sind jedoch schwerer und teurer. Live-Tank-Leistungsschalter sind leichter und haben geringere dielektrische Verluste, was sie für einige Anwendungen effizienter macht. Beide Designs werden in unserer Fabrik bei Lugao Power Co.,Ltd. hergestellt und bieten unseren Kunden eine Auswahl basierend auf ihren spezifischen Anforderungen.

Frage 4: Welche potenziellen Umweltprobleme gibt es bei SF6-Leistungsschaltern und wie wird ihnen begegnet?

Antwort: SF6 hat ein hohes Treibhauspotenzial (GWP), was es zu einem starken Treibhausgas macht. Die Industrie arbeitet aktiv daran, SF6-Emissionen durch verbesserte Abdichtung, strengere Gashandhabungsverfahren und die Entwicklung alternativer Gase zu reduzieren. Unsere Fabrik bei Lugao Power Co.,Ltd. hat ein Programm zur Minimierung von SF6-Leckagen mit Raten von weniger als 0,1 % pro Jahr implementiert. Darüber hinaus entwickeln wir aktiv Hochspannungs-Leistungsschalter und nutzen dabei ökoeffiziente Alternativen wie AirPlus (ein Gasgemisch mit deutlich reduziertem GWP), um unseren Kunden eine nachhaltigere Lösung zu bieten. Der Übergang zu diesen Alternativen ist eine zentrale Priorität unserer Forschungs- und Entwicklungsbemühungen.

Frage 5: Wie berechne ich die erforderliche Kurzschlussausschaltleistung für einen Leistungsschalter in meiner Umspannstation?

Antwort: Das erforderliche Kurzschlussausschaltvermögen wird durch den maximalen Fehlerstrom bestimmt, der am Einbauort des Leistungsschalters fließen kann. Dies erfordert eine detaillierte Studie des Stromversorgungssystems, die die Quellenimpedanz, die Transformatorimpedanz und die Netzwerkkonfiguration berücksichtigt. Die Studie berechnet den symmetrischen Kurzschlussstrom (kA) und das X/R-Verhältnis, das den Gleichstromanteil des Fehlerstroms bestimmt. Der Bemessungskurzschlussausschaltstrom des Leistungsschalters muss größer sein als dieser berechnete Strom und er muss in der Lage sein, den gesamten asymmetrischen Fehlerstrom zu unterbrechen. Das Ingenieurteam unseres Werks kann bei dieser Berechnung behilflich sein und kompetente Beratung zum geeigneten Hochspannungs-Leistungsschalter für Ihre Anwendung geben.

Fazit: Die Zukunft des Leistungsschalterdesigns

Der Hochspannungs-Leistungsschalter ist ein Meisterwerk der Ingenieurskunst, das ständig die konkurrierenden Anforderungen an Zuverlässigkeit, Effizienz und Sicherheit in Einklang bringen muss. Dieses Gleichgewicht wird durch sorgfältige Materialauswahl, mechanisches Design und Systemintegration erreicht. Mit zunehmender Komplexität der Stromversorgungssysteme, mit mehr erneuerbaren Energiequellen, dezentraler Erzeugung und Gleichstromverbindungen werden die Anforderungen an den Leistungsschalter nur noch steigen. Die Zukunft von Hochspannungs-Leistungsschaltern liegt in der Integration intelligenter Technologien, die eine zustandsbasierte Wartung, Leistungsoptimierung in Echtzeit und eine nahtlose Integration in das digitale Netz ermöglichen. Der bescheidene Schalter, der das Netz schützt, wird zu einem hochentwickelten, intelligenten Knoten.

Lugao Power Co., Ltd. ist bestrebt, diese Entwicklung voranzutreiben. Unser Engagement für Forschung und Entwicklung stellt sicher, dass unsere Hochspannungs-Leistungsschalter an der Spitze der Technologie stehen und unseren Kunden die beste Balance aus Leistung, Zuverlässigkeit und Nachhaltigkeit bieten. Wir laden Sie ein, unsere Produktpalette zu erkunden und mit unserem Ingenieurteam Kontakt aufzunehmen, um Ihre spezifischen Anforderungen an das Stromversorgungssystem zu besprechen. Ganz gleich, ob Sie ein neues Umspannwerk planen, ein bestehendes aufrüsten oder die Effizienz Ihres Netzwerks verbessern möchten, unser Expertenteam steht Ihnen gerne zur Seite.Kontaktieren Sie Lugao Power Co.,Ltd. Heuteum mehr über unser umfassendes Angebot an Hochspannungs-Leistungsschalterlösungen zu erfahren.
