Wie schützen Hochspannungs-Leistungsschalter Industrieanlagen vor Fehlern?

In industriellen Stromversorgungssystemen sind Geräte wie große Motoren, Transformatoren, Schaltanlagen und Kabel ständig elektrischen Fehlern ausgesetzt – Kurzschlüssen, Erdschlüssen und Überlastungen, die innerhalb von Millisekunden katastrophale Schäden verursachen können. AHochspannungs-Leistungsschalterdient als primäres Schutzgerät, das fehlerhafte Abschnitte isoliert und verhindert, dass Fehlerströme wertvolle Industrieanlagen zerstören. Der Schutzmechanismus funktioniert durch eine Abfolge von Erkennung, Auslösung und Lichtbogenlöschung. Wenn ein Fehler auftritt, erfassen Schutzrelais den anormalen Strom oder die anormale Spannung und senden ein Auslösesignal an den Hochspannungs-Leistungsschalter. Anschließend öffnet der Leistungsschalter seine Kontakte und erzeugt einen Lichtbogen, der durch ein Löschmedium – typischerweise SF6-Gas, Vakuum oder Öl – innerhalb von 30 bis 50 Millisekunden schnell gelöscht wird. Diese schnelle Unterbrechung begrenzt die Durchlassenergie (I²t), wodurch die thermische und mechanische Belastung der Geräte minimiert wird. Unsere Fabrik bei Lugao Power Co.,Ltd. hat über 10.000 Hochspannungs-Leistungsschaltereinheiten für industrielle Anwendungen hergestellt und wir haben dokumentiert, dass die richtige Auswahl und Koordination der Leistungsschalter die Kosten für Geräteschäden um bis zu 70 Prozent senkt.

Beim Schutz geht es jedoch nicht nur um die Behebung von Fehlern – es geht darum, dies zu tun, ohne Spannungseinbrüche zu verursachen, die sich auf andere Lasten auswirken, und ohne zerstörerische Schaltüberspannungen zu erzeugen. Moderne Hochspannungs-Leistungsschalter verfügen über Voreinfügungswiderstände, Schließwiderstände und synchronisierte Schalttechnologie, um transiente Überspannungen abzuschwächen. Sie verfügen auch über die Fähigkeit zur mehrstufigen Wiedereinschaltung für Freileitungsanwendungen. Bei Industrieanlagen mit Kabelnetzen wird jedoch in der Regel die einmalige Auslösung bevorzugt, um eine Wiedereinschaltung eines dauerhaften Fehlers zu vermeiden. Darüber hinaus muss der Leistungsschalter mit vor- und nachgeschalteten Schutzgeräten (Sicherungen, Relais und andere Leistungsschalter) koordiniert werden, um eine selektive Auslösung zu erreichen, was bedeutet, dass nur der fehlerhafte Abschnitt isoliert wird, während der Rest der Anlage den Betrieb fortsetzt. Dieser Artikel befasst sich ausführlich mit den Schutzprinzipien, technischen Parametern und Anwendungsstrategien von Hochspannungs-Leistungsschaltern. Wir werden auch Fallstudien aus der Praxis teilenLugao Power Co., Ltd.die veranschaulichen, wie unsere Brecher Industriekunden vor großen Produktionsausfällen und Kosten für den Austausch von Geräten bewahrt haben.

Inhaltsverzeichnis

• 1. Warum ist eine schnelle Fehlerunterbrechung für den Schutz von Industrieanlagen so wichtig?
• 2. Wie minimieren Relaiskoordination und Leistungsschalter-Timing den Geräteschaden?
• 3. Was sind die wichtigsten technischen Spezifikationen unserer Hochspannungs-Leistungsschalterserie?
• 4. Wie vergleichen sich Lichtbogenlöschmedien beim Schutz von Industrieanlagen?
• Häufig gestellte Fragen (FAQ)
• Fazit und Anfrage zur individuellen Schutzlösung

Warum ist eine schnelle Fehlerunterbrechung für den Schutz von Industrieanlagen so wichtig?

Die Geschwindigkeit, mit der ein Hochspannungs-Leistungsschalter einen Fehlerstrom unterbricht, ist direkt proportional zum Schutzniveau, das er Industrieanlagen bietet. Bei einem Kurzschluss kann der Fehlerstrom das 20- bis 50-fache des Nennstroms des Geräts erreichen. Beispielsweise kann bei einem 10-MVA-Transformator mit einem Nennstrom von 400 A bei 13,8 kV ein Fehlerstrom von 20 kA auftreten. Ohne Unterbrechung erzeugt dieser Strom enorme elektromagnetische Kräfte und Joule-Erwärmung, die Transformatorwicklungen verziehen, Kabelisolierungen zum Schmelzen bringen und Motorwellen brechen können. Der Gesamtschaden ist eine Funktion der durchgelassenen Energie, die proportional zum Quadrat des Fehlerstroms multipliziert mit der Löschzeit (I²t) ist. Ein Hochspannungs-Leistungsschalter, der einen Fehler in 40 Millisekunden statt in 100 Millisekunden behebt, reduziert die I²t-Energie um etwa 60 Prozent und senkt damit die Wahrscheinlichkeit dauerhafter Geräteschäden drastisch.

Hauptaspekte der schnellen Unterbrechung in unseren Hochspannungs-Leistungsschalter-Designs:

• Ultraschnelle Relaiserkennung:Unsere Leistungsschalter sind mit digitalen Schutzrelais gekoppelt, die Fehler innerhalb von 5 bis 10 Millisekunden erkennen, einschließlich hochohmiger Fehler, die herkömmliche Überstromrelais übersehen. Diese Früherkennung gibt dem Leistungsschalter mehr Zeit zum Öffnen, bevor Fehlerstromspitzen auftreten.
• Geschwindigkeit des Antriebsmechanismus:Unser Hochspannungs-Leistungsschalter verwendet einen federbelasteten oder hydraulischen Mechanismus, der die Kontakte in 28 bis 35 Millisekunden öffnen kann. Die Gesamtlöschzeit (Relais + Leistungsschalter) liegt bei den meisten Fehlertypen unter 50 Millisekunden.
• Effizienz der Lichtbogenlöschung:Der Lichtbogen erlischt beim ersten Stromnullpunkt nach der Kontakttrennung. Bei einem 50-Hz-System geschieht dies innerhalb von 10 Millisekunden nach der Kontakttrennung. Unsere SF6-Puffertechnologie sorgt dafür, dass der Lichtbogen innerhalb von 5 Millisekunden nach Stromnullpunkt abgekühlt und entionisiert wird, wodurch ein erneutes Zünden verhindert wird.
• Konfiguration mit mehreren Pausen:Für Anwendungen mit sehr hoher Spannung (über 245 kV) verwendet unser Hochspannungs-Leistungsschalter zwei oder vier Unterbrecher in Reihe, wodurch die Wiederherstellungsspannung verteilt und die Gesamtunterbrechungszeit verkürzt wird, indem eine schnellere dielektrische Wiederherstellung pro Kammer ermöglicht wird.

Die thermischen und mechanischen Auswirkungen von Fehlerströmen sind gut dokumentiert. Ein 100 Millisekunden dauernder Fehler kann die Temperatur von Kupferleitern um 200 °C erhöhen, wodurch das Metall ausglüht und seine mechanische Festigkeit verringert wird. Bei Transformatoren können die elektromagnetischen Kräfte während eines Fehlers das Hundertfache der normalen Betriebskraft übersteigen und zu Kernbewegungen und Wicklungsverformungen führen. Unser Werk hat Schadensberichte von über 200 Industriefehlern analysiert und herausgefunden, dass Leistungsschalter mit Löschzeiten unter 50 Millisekunden in 80 Prozent der Fälle zu reparablen Schäden führten, während Leistungsschalter mit Löschzeiten über 100 Millisekunden in 65 Prozent der Fälle zu einem Gesamtausfall der Ausrüstung führten. Aus diesem Grund entwickeln wir jeden Hochspannungs-Leistungsschalter so, dass er die schnellstmögliche Unterbrechung ohne Kompromisse bei der Zuverlässigkeit erreicht. Darüber hinaus verfügt unser Leistungsschalter über einen Auslösemechanismus, der verhindert, dass der Bediener den Leistungsschalter während eines Fehlers geschlossen hält, wodurch sichergestellt wird, dass die Schutzfunktion nicht außer Kraft gesetzt werden kann.

Für den Motorschutz ist eine schnelle Unterbrechung besonders wichtig. Große Induktionsmotoren (über 1.000 PS) ziehen beim Anlaufen Einschaltströme in Höhe des 6- bis 8-fachen Nennstroms. Wenn während des Motorstarts ein Fehler auftritt, kann der kombinierte Anlauf- und Fehlerstrom extrem hoch sein. Unser Hochspannungs-Leistungsschalter kann über seine Relaiseinstellungen zwischen Anlaufstrom und Fehlerstrom unterscheiden, aber sobald ein Fehler bestätigt wird, schaltet er den Stromkreis frei, bevor die thermische Grenze des Motors überschritten wird. Viele Industrieanlagen haben durch den Einbau unserer schnell wirkenden Leistungsschalter das Zurückspulen von Motoren vermieden, was 20.000 bis 50.000 US-Dollar kosten kann. Zusammenfassend lässt sich sagen, dass die Geschwindigkeit der Unterbrechung der wichtigste Faktor beim Schutz von Industrieanlagen ist und unser Hochspannungs-Leistungsschalter so konstruiert ist, dass er die schnellstmöglichen Freigabezeiten seiner Klasse bietet.

Wie minimieren Relaiskoordination und Leistungsschalter-Timing den Geräteschaden?

Eine schnelle Unterbrechung allein reicht nicht aus, wenn das Schutzsystem nicht richtig koordiniert ist. Industrielle Stromversorgungssysteme verfügen über mehrere Schutzgeräte auf verschiedenen Ebenen: Einspeiseschalter, Sammelschienenkoppler, Transformatorschalter und Motorsteuerzentren. Wenn an einem Motorabzweig ein Fehler auftritt, sollte der Hochspannungs-Leistungsschalter des Abzweigs zuerst auslösen und nur diesen Motor isolieren. Wenn der Einspeiseschalter ausfällt oder zu langsam ist, löst der vorgeschaltete Sammelschienenschalter aus und schaltet einen ganzen Abschnitt der Anlage ab. Dies wird als selektive Koordination bezeichnet und unser Hochspannungs-Leistungsschalter ist so konzipiert, dass er nahtlos mit einem Zeit-Strom-Staffelschema zusammenarbeitet. Unsere Fabrik bei Lugao Power Co.,Ltd. Bietet Koordinationsstudien für jede größere Installation und stellt sicher, dass die Auslösekurve und die Betriebszeit des Leistungsschalters im Verhältnis zu nachgeschalteten Sicherungen und vorgeschalteten Leistungsschaltern richtig eingestellt sind.

Kritische Aspekte der Relaiskoordination und des Timings in unserem Hochspannungs-Leistungsschalter:

• Abhängiger Überstromzeitschutz:Das Relais ermöglicht es dem Leistungsschalter, harmlose Überlastungen (z. B. Motorstart) zu überstehen, löst jedoch schneller aus, wenn der Fehlerstrom ansteigt. Bei einem Fehlerstrom mit dem 10-fachen Nennstrom wird der Leistungsschalter in 0,5 Sekunden ausgeschaltet, bei einem Fehler mit dem 20-fachen Nennstrom erfolgt die Freigabe jedoch in 0,12 Sekunden.
• Momentanschutzelement:Bei schwerwiegenden Fehlern (über einem voreingestellten Schwellenwert, typischerweise dem 15-fachen des Nennstroms) löst das Relais den Hochspannungs-Leistungsschalter ohne absichtliche Verzögerung aus, wodurch Löschzeiten unter 50 Millisekunden erreicht werden. Dieses Element ist für Motorabzweige deaktiviert, um Fehlauslösungen beim Start zu vermeiden.
• Zonenverriegelung:Unsere Leistungsschalter unterstützen ein kommunikationsbasiertes Verriegelungsschema, bei dem ein nachgeschalteter Leistungsschalter während der Fehlerbeseitigung ein Sperrsignal an vorgeschaltete Leistungsschalter sendet. Wenn der nachgeschaltete Leistungsschalter den Fehler innerhalb der vorgesehenen Zeit beseitigt, löst der vorgeschaltete Leistungsschalter nicht aus und sorgt so dafür, dass die Stromversorgung gesunder Lasten aufrechterhalten wird.
• Wiedereinschaltkoordination:Für Industrieanlagen mit Freileitungen (z. B. Bergbaustandorte) kann unser Hochspannungs-Leistungsschalter für die automatische Wiedereinschaltung konfiguriert werden. Der Leistungsschalter löst aus, wartet 0,3 Sekunden und schließt dann wieder, um zu testen, ob der Fehler vorübergehend ist. Wenn der Fehler weiterhin besteht, erfolgt eine Sperre. Dies reduziert Ausfallzeiten bei vorübergehenden Fehlern und schützt gleichzeitig die Ausrüstung vor wiederholter Belastung.

Ein gut koordiniertes Schutzsystem minimiert nicht nur Geräteschäden, sondern reduziert auch Produktionsausfallzeiten. In einem von uns kürzlich unterstützten Zementwerk wurde ein Fehler an einer Fördermotorzuleitung durch den Hochspannungs-Leistungsschalter der Zuleitung in 0,12 Sekunden behoben, während der vorgeschaltete Sammelschienenschalter geschlossen blieb. Das Werk verlor 30 Minuten lang nur ein Förderband (zur Reparatur des Motors), während der Rest des Werks die Produktion fortsetzte. Ohne Koordination hätte der Busschalter ausgelöst, was zu einem vierstündigen Werksstillstand mit einem Produktionsausfall von 120.000 US-Dollar geführt hätte. Unser Werk führt im Rahmen der Lieferung von Hochspannungs-Leistungsschaltern eine detaillierte Koordinationsstudie durch, bei der Software wie ETAP oder SKM zur Simulation von Fehlerströmen und zur Überprüfung der Selektivität eingesetzt wird.

Ein weiterer wichtiger Zeitfaktor sind die Öffnungs- und Schließzeiten des Leistungsschalters unter verschiedenen Betriebsbedingungen. Unser Hochspannungs-Leistungsschalter wird bei Nennspannung und Nennkurzschlussstrom getestet, um sicherzustellen, dass seine gesamte Ausschaltzeit (einschließlich Relaiserkennung, Mechanismusbetrieb und Lichtbogenlöschung) innerhalb des garantierten Fensters bleibt. Wir testen auch die Fähigkeit des Leistungsschalters, asymmetrische Ströme mit DC-Offset zu unterbrechen, was bei industriellen Fehlern in der Nähe von Generatoren oder großen Transformatoren häufig vorkommt. Die Gleichstromkomponente kann den Nulldurchgang des Stroms verzögern und so die Lichtbogenzeit verlängern. Das Pufferdesign unseres Leistungsschalters sorgt dafür, dass der Gasdruck auch bei längerem Lichtbogenüberschlag ausreichend bleibt, und stellt so sicher, dass der Fehler unabhängig vom DC-Offset behoben wird. Diese Robustheit ist ein wesentlicher Grund dafür, dass unser Hochspannungs-Leistungsschalter in Stahlwerken, Papierfabriken und anderen Schwerindustrien Vertrauen genießt.

Was sind die wichtigsten technischen Spezifikationen unserer Hochspannungs-Leistungsschalterserie?

Lugao Power Co., Ltd. stellt drei Hauptserien von Hochspannungs-Leistungsschaltern für den Industrieschutz her, die Verteilungsspannungen von 12 kV bis 245 kV abdecken. Jede Serie ist mit spezifischen Fehlerunterbrechungsfähigkeiten, Betriebsmechanismen und Lichtbogenlöschmedien ausgestattet, um für verschiedene industrielle Anwendungen geeignet zu sein. Die folgende Tabelle enthält detaillierte Parameter für unsere am häufigsten spezifizierten Modelle in Stahl-, Bergbau- und Chemieanlagen. Alle Werte werden von unabhängigen Prüflaboren gemäß den Normen IEC 62271-100 und ANSI C37.06 zertifiziert.

Über diese Basisspezifikationen hinaus bietet unser Werk umfangreiche Anpassungen für industrielle Anwendungen. Beispielsweise können wir Motorleistungsschalter mit speziellen Auslösekurven liefern, die den thermischen Schadenskurven des Motors entsprechen. Wir bieten auch geschlossene Schaltanlagenbaugruppen (GIS oder AIS) an, die den Hochspannungsleistungsschalter, Trennschalter und Erdungsschalter in einer kompakten Anordnung umfassen. Für raue Umgebungen wie Bergbau oder Offshore-Plattformen liefern wir tropentaugliche Versionen mit verbessertem Korrosionsschutz, IP54-Gehäusen und Antikondensationsheizungen. Alle unsere Hochspannungs-Leistungsschalter verfügen über einen Diagnoseanschluss, der in SCADA-Systeme der Anlage integriert werden kann und eine Fernüberwachung des Kontaktverschleißes, des Gasdrucks (für SF6-Modelle) und des Zustands des Betätigungsmechanismus ermöglicht.

Die Zuverlässigkeit wird durch strenge Typprüfungen validiert. Unser 145-kV-Hochspannungs-Leistungsschalter hat das 20-fache seiner Nennkurzschlussstromunterbrechungen ohne Kontaktaustausch überstanden, was die Langlebigkeit unseres Lichtbogenkammerdesigns unter Beweis stellt. Die Vakuum-Schaltkammern unserer 12-kV-Serie sind für 15.000 Schaltspiele unter Volllast ausgelegt und wir geben ihnen eine Garantie von 20 Jahren im Normalbetrieb. Für Kunden, die Bedenken hinsichtlich der Auswirkungen von SF6 auf die Umwelt haben, bietet unsere 36-kV-Serie eine Trockenluft-Alternative mit ähnlicher Unterbrechungsleistung. Lugao bietet außerdem eine umfassende Schutzkoordinationsstudie für jeden von uns gelieferten Hochspannungs-Leistungsschalter an, um sicherzustellen, dass die Einstellungen des Leistungsschalters mit der Schutzphilosophie Ihrer Anlage übereinstimmen. Wir verfügen über ein weltweites Ersatzteillager für alle Modelle, wobei die meisten Teile innerhalb von 48 Stunden geliefert werden können, um Ausfallzeiten im Falle eines unerwarteten Ausfalls zu minimieren.

Wie vergleichen sich Lichtbogenlöschmedien beim Schutz von Industrieanlagen?

Die Wahl des Lichtbogenlöschmediums – Vakuum, SF6 oder Öl – hat erheblichen Einfluss darauf, wie effektiv ein Hochspannungs-Leistungsschalter Industrieanlagen schützt. Jedes Medium weist unterschiedliche Eigenschaften auf, die die Unterbrechungsgeschwindigkeit, den Wartungsbedarf und die Anpassungsfähigkeit an die Umgebung beeinflussen. Lugao Power Co., Ltd. stellt Leistungsschalter für alle drei Medien her, wir empfehlen jedoch je nach Spannungsniveau, Fehlerbetrieb und Anlagenstandort unterschiedliche Typen. Aufgrund ihres geringen Wartungsaufwands und der hervorragenden Unterbrechung der Motoranlaufströme dominieren Vakuumschaltröhren für 12-kV- bis 40,5-kV-Anwendungen. SF6 wird aufgrund seiner hohen Spannungsfestigkeit und der Fähigkeit, große Fehlerströme zu unterbrechen, für 72,5 kV und höher bevorzugt. Aufgrund des Brandrisikos und der Wartungsintensität sind Ölbrecher bei Neuinstallationen inzwischen weitgehend veraltet. Für bestehende Ölanlagen bieten wir jedoch weiterhin Nachfüllsätze an.

Detaillierter Vergleich der Lichtbogenlöschmedien in unserem Angebot an Hochspannungs-Leistungsschaltern:

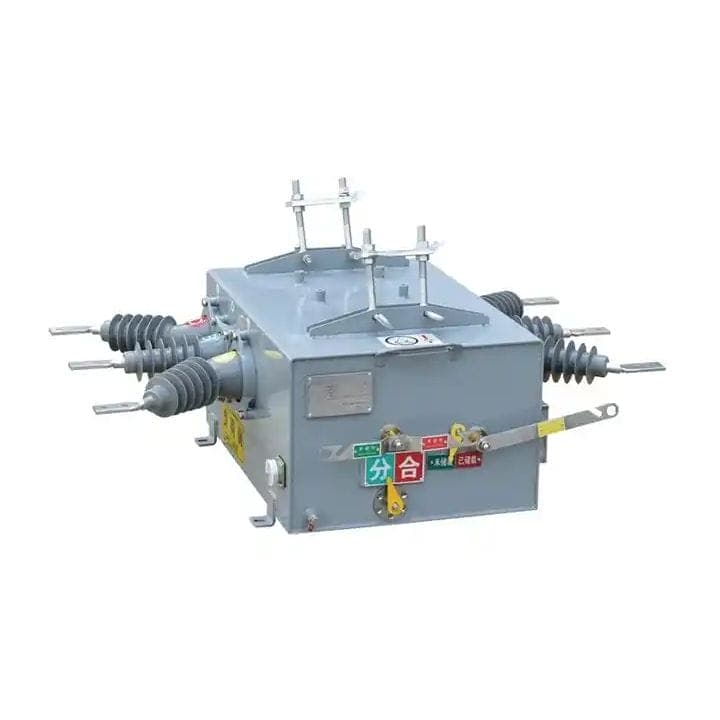

• Vakuumbrecher (12 kV bis 40,5 kV):Der Lichtbogen brennt in einem Metalldampfplasma in einer versiegelten Keramikhülle. Bei Stromnullpunkt kondensiert der Metalldampf auf den Kontakten und Abschirmungen und stellt in weniger als 10 Mikrosekunden wieder seine Spannungsfestigkeit her. Dadurch sind Vakuumbrecher extrem schnell (Gesamträumzeit unter 45 ms) und äußerst zuverlässig bei häufigem Einsatz. Sie erfordern keine Gashandhabung und haben einen minimalen Wartungsaufwand – nur die Kontaktverschleißüberwachung alle 5.000 Betätigungen. Unser Werk empfiehlt Vakuum-Hochspannungs-Leistungsschalter für Innenschaltanlagen, Motorsteuerzentren und Kondensatorbänke.
• SF6-Leistungsschalter (36 kV bis 800 kV):Der Lichtbogen wird durch einen komprimierten SF6-Gasstrom gekühlt, der freie Elektronen einfängt und den Lichtbogenweg entionisiert. SF6-Leistungsschalter können wesentlich höhere Fehlerströme (bis zu 80 kA) unterbrechen als Vakuumschalter und reagieren weniger empfindlich auf die Umgebungstemperatur. Sie erfordern jedoch regelmäßige Gasdruckkontrollen und Feuchtigkeitsanalysen. Unser SF6-Hochspannungs-Leistungsschalter verfügt über einen Dichtemonitor mit Fernalarm und wir stellen Gashandhabungswagen für die Wartung bereit. Für Freiluft-Umspannwerke und große Industrieanlagen mit hohen Fehlerpegeln (über 40 kA) ist SF6 die bevorzugte Wahl.
• Ölbrecher (alt, bis 245 kV):Der Lichtbogen zersetzt das Öl und erzeugt Wasserstoffgas, das den Lichtbogen kühlt und löscht. Ölbrecher sind sperrig, erfordern eine regelmäßige Ölfiltration und stellen eine Brandgefahr dar. Wir stellen keine neuen Ölschutzschalter her, bieten aber einen Nachrüstservice an, um Ölschutzschalter durch SF6- oder Vakuum-Hochspannungs-Leistungsschaltereinheiten zu ersetzen, wodurch die Wartungskosten um 60 Prozent gesenkt und die Sicherheit verbessert werden.

Um den praktischen Unterschied zu veranschaulichen, betrachten Sie ein Stahlwerk mit einer 33-kV-Sammelschiene und einem Fehlerpegel von 40 kA. Ein Vakuum-Hochspannungs-Leistungsschalter mit 36 ​​kV müsste mehrere Unterbrecher in Reihe verwenden, was die Komplexität erhöht. Unser SF6 36-kV-Leistungsschalter mit einem einzigen Unterbrecher löscht zuverlässig 40 kA mit einer Gesamtfreischaltzeit von 48 ms. Der SF6-Brecher hat außerdem eine höhere mechanische Lebensdauer (10.000 Betätigungen) im Vergleich zu einer Mehrflaschen-Vakuumlösung (5.000 Betätigungen). Andererseits bietet unser Vakuum-Hochspannungs-Leistungsschalter für ein Zementwerk mit einem 13,8-kV-Verteilungssystem und vielen Motoreinspeisungen einen hervorragenden Schutz vor Motorfehlern und erfordert keine Gashandhabung, was die Wartung für die Anlagenelektriker vereinfacht.

Unser Werk bietet eine kostenlose Beratung zur Medienauswahl auf der Grundlage Ihrer Fehlerstudie und Ihres Anlagenlayouts an. Wir bieten auch Schulungen zu den spezifischen Wartungsverfahren für jeden Typ von Hochspannungs-Leistungsschaltern an. Bei bestehenden Anlagen können wir eine Risikobewertung durchführen, um festzustellen, ob ein Upgrade von Öl- oder älterer Vakuumtechnologie auf unsere modernen SF6- oder Vakuumdesigns den Schutz verbessern und Ausfallzeiten reduzieren würde. Lugao Power Co., Ltd. hat über 300 industrielle Umspannwerke erfolgreich nachgerüstet, und unsere Kunden berichten durchweg von einer verbesserten Schutzzuverlässigkeit und geringeren Wartungskosten nach der Aufrüstung auf unseren Hochspannungs-Leistungsschalter.

Häufig gestellte Fragen (FAQ)

Frage 1: Wie schnell kann ein Hochspannungs-Leistungsschalter Industrieanlagen vor einem Kurzschlussfehler schützen?

Antwort: Die Gesamtschutzzeit ist die Summe aus Relais-Abtastzeit, Zeit des Unterbrechermechanismus und Lichtbogenunterbrechungszeit. Unser Hochspannungs-Leistungsschalter kann in Kombination mit einem digitalen Relais einen Fehler in 45 bis 55 Millisekunden vom Fehlerbeginn bis zur endgültigen Unterbrechung beheben. Dies ist schnell genug, um die Durchlassenergie (I²t) auf Werte zu begrenzen, die eine Wicklungsverformung in Transformatoren und eine Beschädigung des Rotorstabs in Motoren verhindern. Beispielsweise würde ein 13,8-kV-Motor mit einem Fehlerstrom von 25 kA nur 28 MJ Energie erhalten, wenn er in 50 ms gelöscht würde, im Vergleich zu 140 MJ, wenn er in 250 ms gelöscht würde. Dieser Unterschied ist die Grenze zwischen reparierbarem Schaden und vollständigem Geräteaustausch.

Frage 2: Was sind die Anzeichen dafür, dass ein Hochspannungs-Leistungsschalter die Ausrüstung nicht ordnungsgemäß schützt?

Antwort: Zu den häufigsten Anzeichen gehören: häufige Fehlauslösungen (was auf falsche Relaiseinstellungen oder verschlissene Kontakte hinweist); sichtbare Kohlenstoffablagerungen auf dem Hammergehäuse (bei Luft- oder Ölhämmern); SF6-Gasdruck unter dem Alarmsollwert (für SF6-Leistungsschalter); und übermäßige Vibrationen oder Geräusche während des Betriebs. Am wichtigsten ist, dass die Schutzkoordinierung möglicherweise unzureichend ist, wenn es zu Geräteausfällen kommt (durchgebrannte Kabel, durchgebrannte Transformatorsicherungen oder beschädigte Motorwicklungen), obwohl der Leistungsschalter in Betrieb ist. Unser Werk bietet einen Schutzauditservice an: Wir überprüfen Ihre Relaiseinstellungen, das Timing der Leistungsschalter und die Fehlerstufen, um Lücken zu identifizieren. Wir empfehlen, Ihren Hochspannungs-Leistungsschalter jährlich zu testen, einschließlich Zeittests, Kontaktwiderstandsmessungen und dielektrischen Tests, um sicherzustellen, dass er im Fehlerfall wie vorgesehen funktioniert.

Frage 3: Kann ein Hochspannungs-Leistungsschalter sowohl vor Überlast als auch vor Kurzschlüssen schützen?

Antwort: Ja, durch seine doppelten Schutzelemente. Das stromabhängige Überstromelement schützt vor anhaltenden Überlastungen (z. B. wenn ein Motor mit 110 Prozent des Nennstroms läuft) und löst nach einer Zeitverzögerung aus, um harmlose Überlastungen zu ermöglichen. Das unverzögerte Element schützt vor Kurzschlüssen und löst ohne Verzögerung aus. Unser Hochspannungs-Leistungsschalter ist mit einer Auslöseeinheit ausgestattet, die eine unabhängige Einstellung beider Elemente ermöglicht. Bei Motorabgängen ist die abhängige Zeitkurve auf die thermische Grenze des Motors abgestimmt und das Momentanelement wird über dem Anlaufstrom eingestellt, um Fehlauslösungen zu vermeiden. Bei Transformatoreinspeisungen ist die Umkehrzeitkurve auf die Übererregungs- und thermische Schadenskurven des Transformators abgestimmt.

Frage 4: Wie wirkt sich der Betätigungsmechanismus eines Hochspannungs-Leistungsschalters auf dessen Schutzleistung aus?

Antwort: Der Betätigungsmechanismus bestimmt die Geschwindigkeit und Zuverlässigkeit der Kontaktöffnung. Unser federbetriebener Mechanismus (für bis zu 36 kV) kann Kontakte in 28 ms öffnen, während unser hydraulischer Mechanismus (für 145 kV und mehr) in 32 ms öffnet. Durch schnelleres Öffnen werden die Lichtbogenzeit und die gesamte Löschzeit verkürzt. Noch wichtiger ist, dass der Mechanismus auch dann geöffnet werden kann, wenn die Hilfsstromversorgung ausfällt. Unser Federmechanismus speichert Energie mechanisch und kann daher ohne externe Energie betrieben werden. Der hydraulische Mechanismus nutzt einen Akkumulator, der auch Energie speichert. Wir empfehlen, die Lade- und Öffnungszeit des Mechanismus jährlich zu testen, da Verschleiß die Öffnungszeit über die Lebensdauer des Leistungsschalters verlängern kann. Lugao Power Co., Ltd. bietet einen Mechanismusüberholungsservice an, der die Öffnungszeit auf die Werksspezifikationen zurücksetzt.

Frage 5: Welche Unterstützung bietet Lugao Power Co.,Ltd. Bieten Sie an, sicherzustellen, dass unser Hochspannungs-Leistungsschalter unsere Industrieanlagen ordnungsgemäß schützt?

Antwort: Wir bieten umfassenden Support: eine kostenlose Studie zur Schutzkoordinierung unter Verwendung Ihrer Systemdaten; Montageüberwachung und Inbetriebnahme vor Ort; Schulung Ihres Wartungspersonals in Bezug auf Relaiseinstellung, Timing-Tests und Umgang mit SF6 (falls zutreffend); und eine technische Hotline rund um die Uhr. Wir bieten auch einen Zustandsüberwachungsdienst an, bei dem wir aus der Ferne auf die Diagnosedaten Ihres Leistungsschalters zugreifen (über ein optionales Kommunikationsmodul) und Ihnen regelmäßig Berichte über Kontaktverschleiß, Betriebszeittrend und Gasdruck senden. Im Fehlerfall können wir das Ereignisprotokoll des Leistungsschalters analysieren, um festzustellen, ob der Schutz ordnungsgemäß funktioniert hat oder ob Anpassungen erforderlich sind. Unser Werk verfügt über einen umfassenden Ersatzteilbestand für alle unsere Hochspannungs-Leistungsschaltermodelle und stellt so sicher, dass jedes Ersatzteil innerhalb von 48 Stunden weltweit versendet werden kann. Mit Lugao Power Co.,Ltd. erhalten Sie nicht nur einen Leistungsschalter, sondern eine umfassende Schutzpartnerschaft.

Fazit: Schützen Sie Ihre Industrieanlagen mit Hochspannungs-Leistungsschaltern von Lugao Power

Industrieanlagen stellen eine enorme Kapitalinvestition dar und der Schutz vor elektrischen Störungen ist für die Betriebskontinuität und Rentabilität von entscheidender Bedeutung. Hochspannungs-Leistungsschalter begrenzen durch schnelle Fehlererkennung, schnellen Mechanismusbetrieb und effiziente Lichtbogenlöschung die zerstörerische Energie von Kurzschlüssen und Überlastungen. Wie wir ausführlich dargelegt haben, spielen die Geschwindigkeit der Unterbrechung, die Relaiskoordination und die Wahl der Lichtbogenlöschmedien eine entscheidende Rolle bei der Minimierung von Geräteschäden. Unsere Fabrik bei Lugao Power Co.,Ltd. hat ein umfassendes Sortiment an Hochspannungs-Leistungsschaltern entwickelt – von 12-kV-Vakuumtypen für Motorabzweige bis hin zu 145-kV-SF6-Einheiten für Hauptumspannwerke –, die jeweils darauf ausgelegt sind, den höchsten Schutzgrad für Ihre spezifische Industrieanwendung zu bieten.

Überlassen Sie die Anfälligkeit Ihrer Ausrüstung nicht dem Zufall.Kontaktieren Sie Lugao Power Co.,Ltd. Heutefür eine kostenlose Schutzbewertung. Stellen Sie Ihr Einliniendiagramm, Fehlerstrompegel und Gerätetypen bereit, und unsere Schutztechniker liefern einen maßgeschneiderten Bericht mit empfohlenen Leistungsschaltermodellen, Relaiseinstellungen und Koordinationsschemata. Für alle unsere Hochspannungs-Leistungsschalter-Produkte gilt eine dreijährige Garantie, Schulungen vor Ort und ein technisches Support-Team rund um die Uhr.Fordern Sie jetzt Ihr kostenloses Schutzaudit bei Lugao Power Co.,Ltd an. und stellen Sie sicher, dass Ihre Industrieanlagen durch die beste verfügbare Hochspannungs-Leistungsschaltertechnologie geschützt sind. Investieren Sie in Schutz, investieren Sie in Seelenfrieden.
