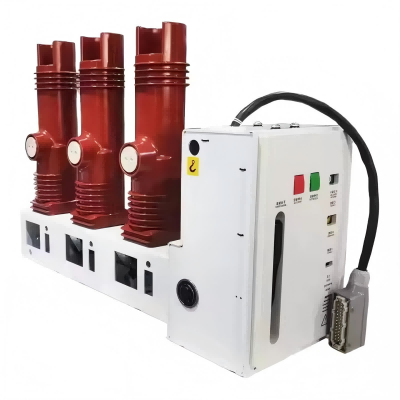

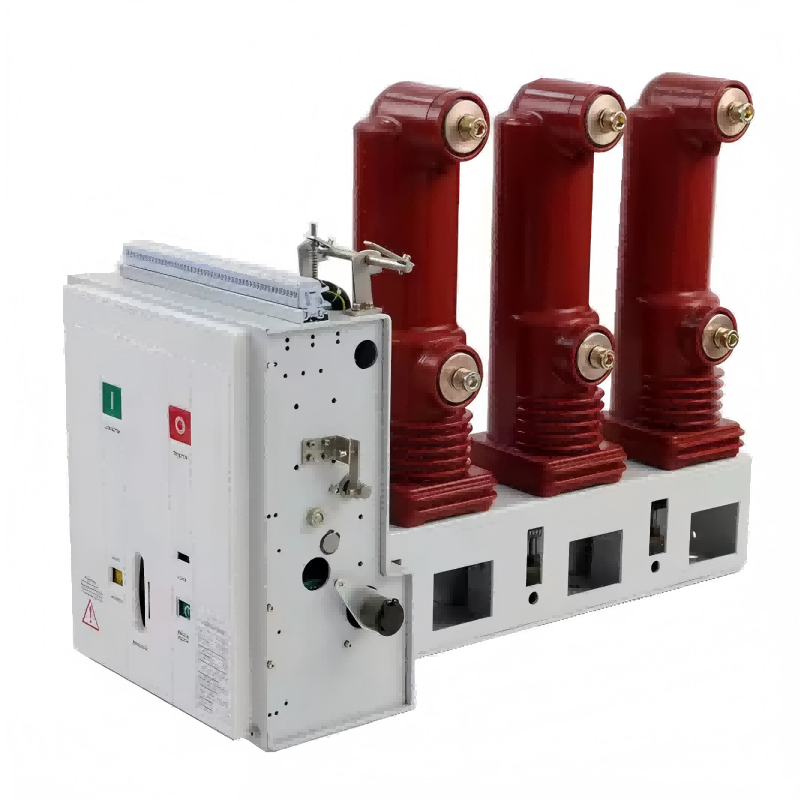

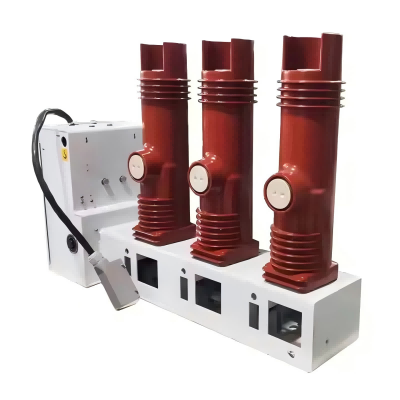

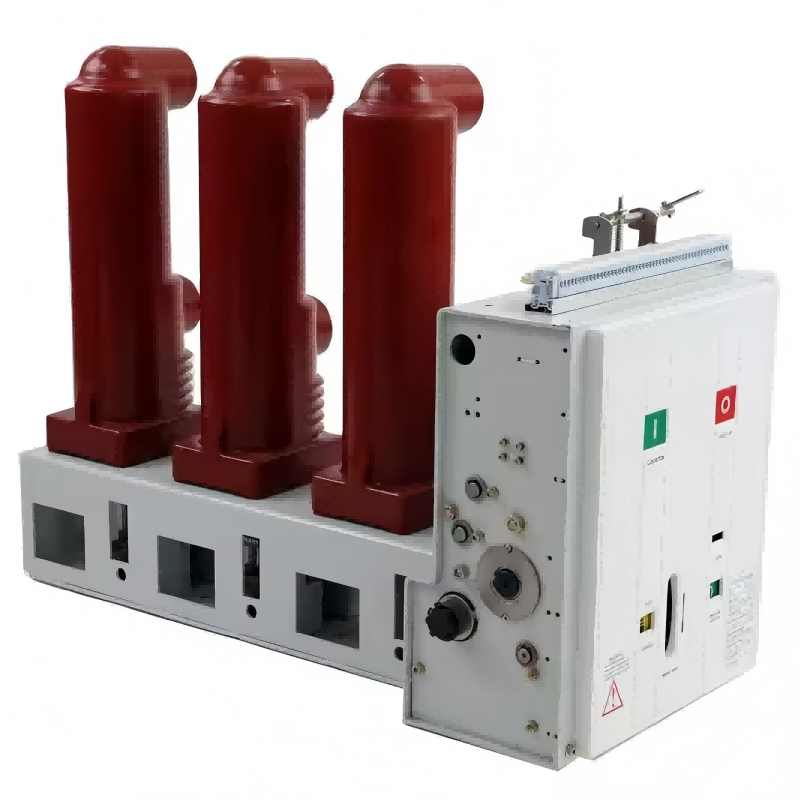

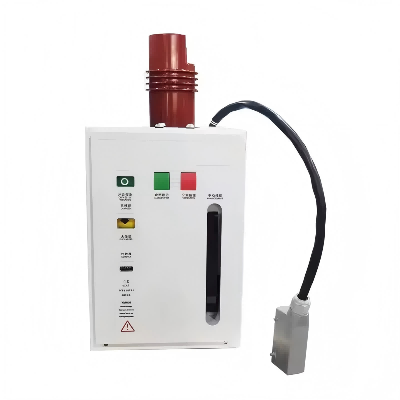

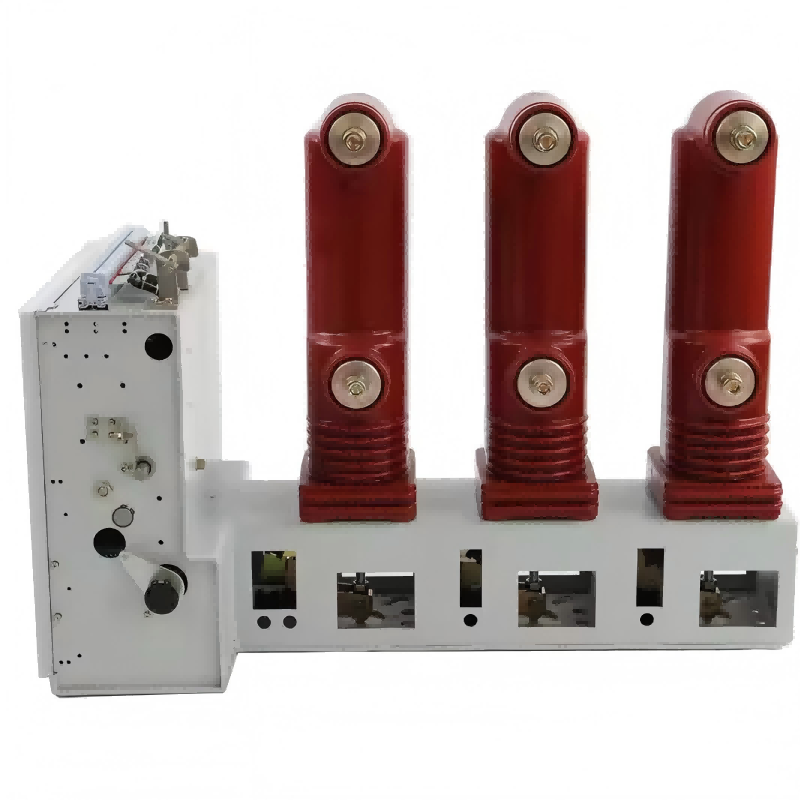

12KV 24KV 36KV Hv und MV seitlich montierter intelligenter Vakuum-Leistungsschalter für Schaltanlagen

Der seitlich montierte intelligente Vakuum-Leistungsschalter 12KV 24KV 36KV HV und MV für Schaltanlagen ist ein zentrales Schutzgerät in Stromverteilungssystemen. Es nutzt die Solid-Pole-Technologie, um den Vakuum-Unterbrecher vollständig in Epoxidharz zu vergießen und so die Isolationsfestigkeit und Verschmutzungsbeständigkeit deutlich zu verbessern. Es verfügt außerdem über einen permanentmagnetischen Antriebsmechanismus für schnelle und zuverlässige Öffnungs- und Schließvorgänge. Seine gängige, wagenartige Struktur passt sich nahtlos an standardmäßige zentralmontierte Schaltanlagenmodelle an, wie z. B. die Modelle KYN28 und XGN. Es unterstützt einen Nennstrombereich von 630 A bis 3150 A und Unterbrechungsströme von 20 kA bis 40 kA. Aufgrund seines kompakten Designs, seines wartungsfreien Betriebs und seiner hervorragenden Anpassungsfähigkeit an die Umwelt ist es vielseitig einsetzbar für den Schutz und die Steuerung von Transformatoren, Motoren und Kondensatorbänken in Umspannwerken, in der Energieverteilung in Industrie und Bergbau sowie in Stromversorgungsszenarien für große Gebäude.

Betriebsumgebung

• Umgebungstemperatur: nicht höher als 40 °C, nicht niedriger als -10 °C (Lagerung und Transport bei -30 °C zulässig);

• Höhe: nicht höher als 1000 m (bei zunehmender Höhe erhöht sich der Nennisolationsgrad entsprechend);

• Relative Luftfeuchtigkeit: täglicher Durchschnittswert nicht höher als 95 %, täglicher Durchschnittswert des gesättigten Dampfdrucks nicht höher als 2,2 kPa, monatlicher Durchschnittswert nicht höher als 1,8 kPa;

• Seismische Intensität: nicht höher als Magnitude 8;

• Der Standort ist frei von Feuer, Explosion, starker Verschmutzung, chemischer Korrosion oder starken Vibrationen.

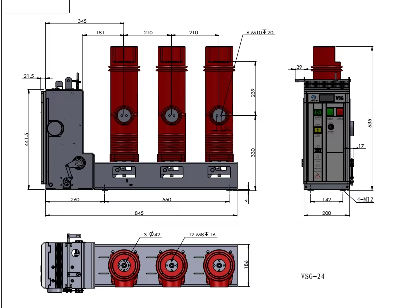

Spezifikation

Produktdetails
