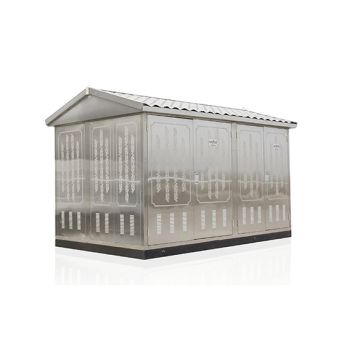

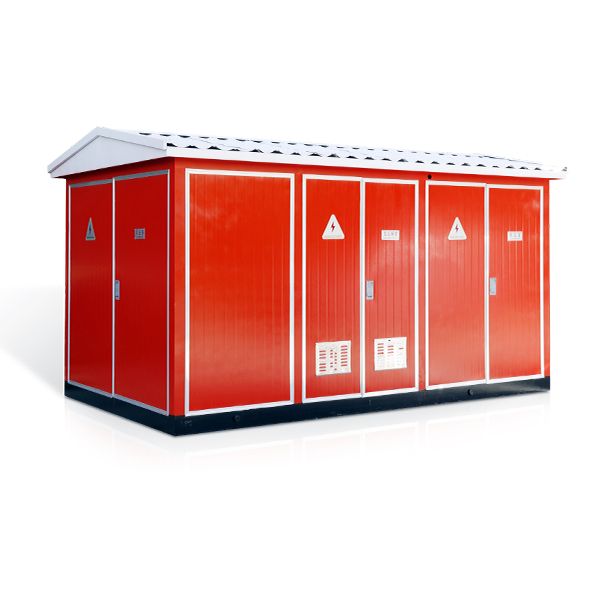

24KV (20KV) Smart/Compact Box-Umspannwerk

LiuGao ist ein engagierter Hersteller von 24-kV-(20-kV)-Smart-/Compact-Box-Umspannwerken. Das intelligente XBZ2-/XBJ2-Kompakt-Box-Umspannwerk mit 24 kV (20 kV), im Folgenden als Box-Umspannwerk bezeichnet, nutzt die Vorteile ausländischer Box-Umspannwerke . Es umfasst neue Techniken, fortschrittliche elektrische Komponenten und HVILV-Automatisierungstechnologie, um die Anforderungen staatlicher Netzautomatisierungs- und Elektrizitätsstandards zu erfüllen. Die Umspannstation ist als einzelne Box oder als mehrere Boxen konfiguriert, die mit Hochspannungs-Schaltanlagen, Verteilungstransformatoren, Niederspannungs-Schaltanlagen, Messgeräten für elektrische Energie und Leistungskompensationsgeräten bestückt sind. Intelligente Module werden sowohl auf der Hoch- als auch auf der Niederspannungsseite installiert, um eine Automatisierung im Verteilungsnetz zu erreichen und eine Fernsteuerung, Erfassung, Signalisierung, Regelung und Verwaltung des übergeordneten Computersystems zu ermöglichen. Diese Ausrüstung eignet sich für verschiedene Standorte, darunter städtische Hochhäuser, Wohnhäuser, Industrie- und Bergbauunternehmen, kommunale Bauvorhaben und vorübergehende Bauprojekte. Es bietet Vorteile wie hohe Zuverlässigkeit, kompakte Stellfläche, geringe Investition, einfache Wartung, zuverlässigen Betrieb, ästhetisches Erscheinungsbild, lange Lebensdauer und nahtlose Integration in die Umgebung.

Anfrage absenden

Produktbeschreibung

Liugao ist Lieferant von 24-KV-(20-KV)-Smart-/Compact-Box-Umspannwerken. Das Boxgehäuse ist sorgfältig entworfen und von fortschrittlicher ausländischer Technologie inspiriert. Es zeichnet sich durch Eigenschaften wie Robustheit, Wärmeisolierung, Belüftung, stabile Leistung, Korrosionsbeständigkeit, Staubschutz und Wasserdichtigkeit aus. Kleintierschutz und ein ästhetisch ansprechendes Erscheinungsbild. Es stehen verschiedene Schalenmaterialien zur Verfügung, darunter Stahlplatten, Verbundplatten, Edelstahlplatten und Zementplatten.

Der Hochspannungsraum bietet Platz für Hochspannungsschaltanlagen wie XGN15, HXGN17 oder KYN28A und ermöglicht so Eingangsleitungen für Hochspannung, Hochspannungsmessung und Ausgangsleitungen für Hochspannung. Auf der Hochspannungsseite können unterschiedliche Stromversorgungsmodi wie Ringnetzstromversorgung, Terminalstromversorgung und Doppelstromversorgung angeordnet werden. Zusätzlich können zur Erfüllung der Messanforderungen Hochspannungsmesselemente eingebaut werden. Der Hauptschalter verwendet typischerweise einen Lastschalter oder einen Vakuum-Leistungsschalter und zeichnet sich durch eine kompakte und gut gestaltete Struktur mit Anti-Fehlbedienungsfunktion aus.

Der Niederspannungsraum beherbergt Niederspannungsschaltanlagen wie GGD, GCS oder MNS, die eingehende Niederspannungsleitungen, Blindkompensation und ausgehende Niederspannungsleitungen verwalten. Die Niederspannungsseite verfügt über eine platten- oder schrankmontierte Struktur, um das gewünschte Stromversorgungsschema für Benutzer zu erstellen und Funktionen wie Stromverteilung, Lichtverteilung, Blindleistungskompensation und Messung der elektrischen Energie zu erfüllen. Der Primärschalter verwendet häufig einen universellen Leistungsschalter oder einen intelligenten Leistungsschalter, was Flexibilität bei der Installation und einfache Bedienung bietet.

Der Transformatorraum ermöglicht den Einsatz von vollständig abgedichteten Öltransformatoren oder Trockentransformatoren. Zu den Optionen für Öltransformatoren gehören S9, S11, S13 oder SH15, während Trockentransformatoren SCB10, SCB11, SGB10 oder SCBH15 umfassen können. Kunden können das Setup entsprechend ihren spezifischen Anforderungen konfigurieren und so eine größere Selektivität und Flexibilität erreichen.

Der Kastendeckel verfügt über einen doppelschichtigen Aufbau mit Schaumstofffüllung in der Zwischenschicht und bietet so eine hervorragende Wärmeisolierung. Der Transformatorraum ist mit einem Kondensationsschutz und einer automatischen Temperaturüberwachung sowie Heiz- und Kühlgeräten ausgestattet. Staubdichte Vorrichtungen sind strategisch am Türblatt und an den Lamellen außerhalb der Seitenplatte angebracht.
