24-KV-Trennschalter für den Innenbereich

LuGao ist stolz darauf, ein spezialisierter Hersteller von 24-KV-Trennschaltern für den Innenbereich zu sein. Der Hochspannungs-Trennschalter GN19-12(C) für den Innenbereich wurde sorgfältig für Stromversorgungssysteme entwickelt, die mit einer Nennspannung von 12 kV und Wechselstrom 50/60 Hz betrieben werden. Sein Design beinhaltet den manuellen Betätigungsmechanismus CS6-1, der speziell zum Unterbrechen und Herstellen von Stromkreisen im Leerlauf dient. Mit zusätzlichen Variationen wie Verschmutzungstyp, Höhentyp und Leistungsanzeigetyp ist dieser Schalter auf unterschiedliche Umgebungs- und Betriebsanforderungen zugeschnitten und gewährleistet optimale Leistung und Anpassungsfähigkeit in verschiedenen Umgebungen.

Anfrage absenden

Produktbeschreibung

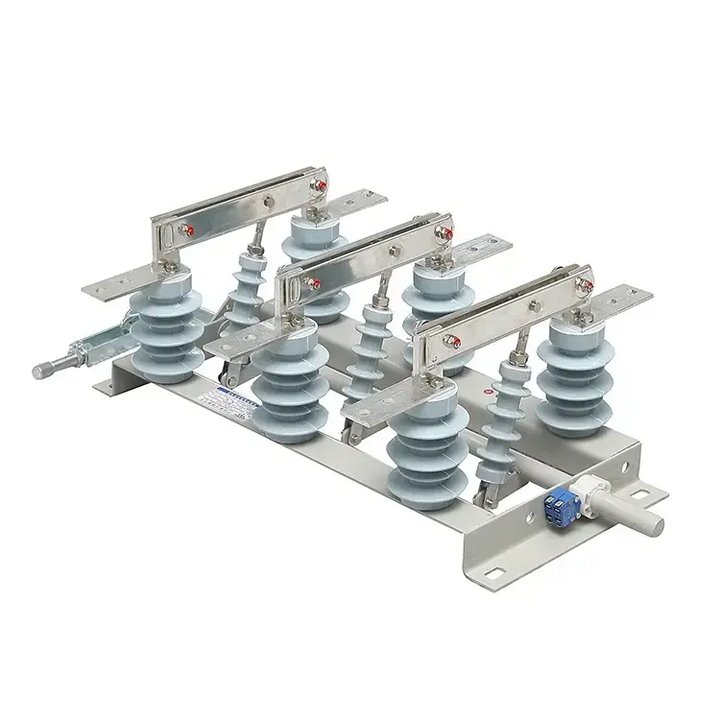

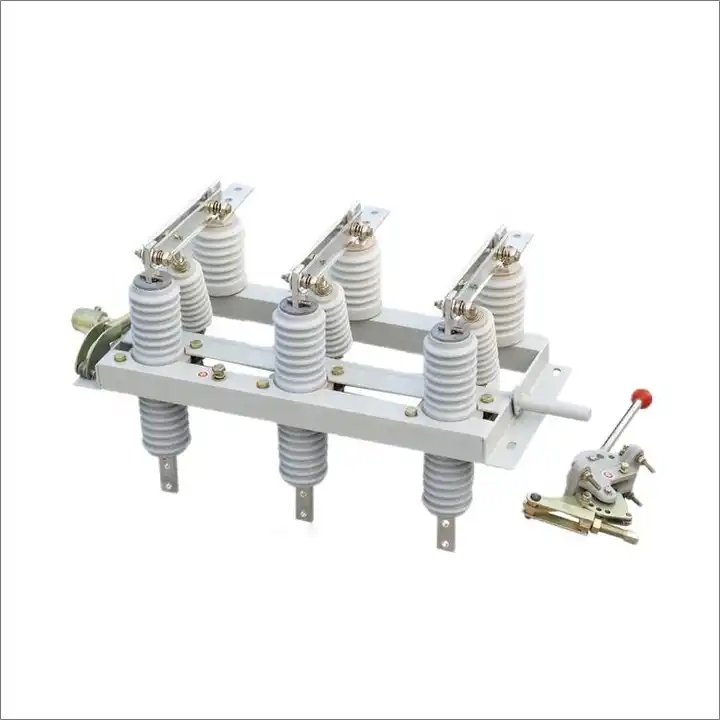

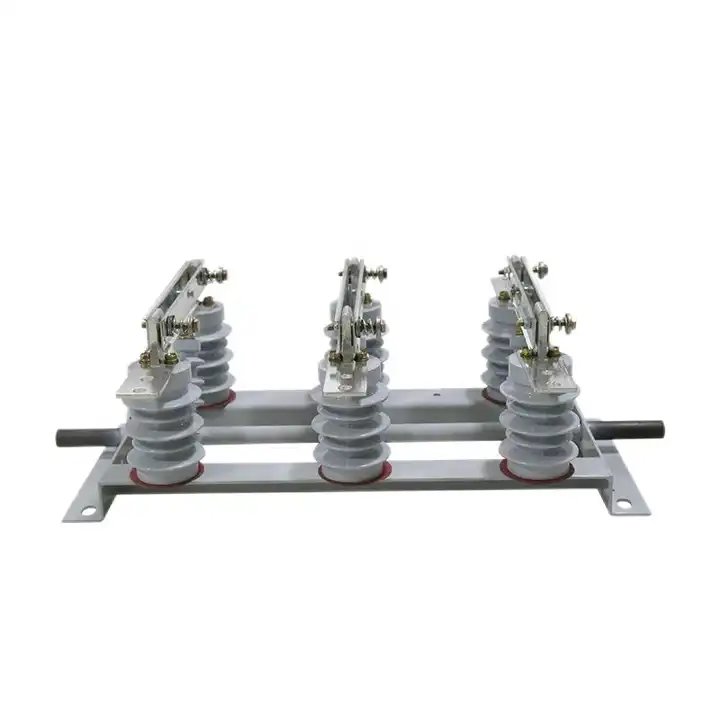

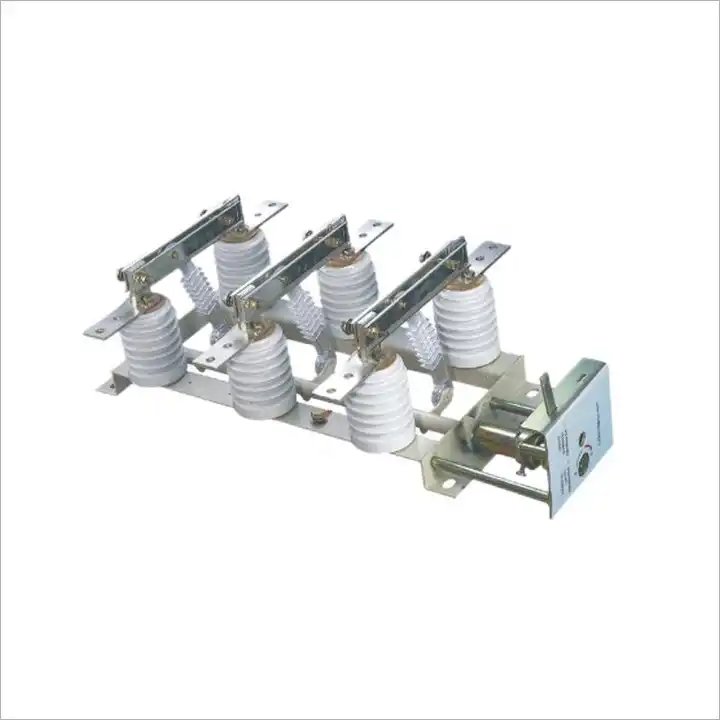

Lugao ist ein Anbieter von 24-KV-Trennschaltern für den Innenbereich. Die Innentrennschalter des Typs GN19-12/400, 630, 1000, 1250 verfügen über ein leitfähiges Teil, das für jede Phase durch zwei Säulenisolatoren an der Basis befestigt ist. (Die Typen GN19-12C/400, 630, 1000, 1250 verfügen über einen Säulenisolator und einen Porzellangehäuseisolator.) Die drei Phasen sind parallel angeordnet und der leitende Teil besteht aus statischen Kontakten von Kontaktmessern und Kontakthaltern (oder leitenden Stäben). . Jede Phase des Kontaktmessers ist mit der Mitte des Verbindungsisolators verbunden, wobei der Verbindungsisolator an der Basis der Spindel installiert ist. Die Spindel ist über den Griff mit der Pleuelstange (vom Benutzer bereitgestellt) und dem Bewegungsmechanismus vom Typ CS6-1 verbunden.

Das Verbindungskontaktmesser besteht aus zwei geschlitzten Kupferplatten, wodurch sowohl die Wärmeableitungsfläche als auch die mechanische Festigkeit verbessert werden. Dieses Design senkt die Bodentemperatur und verbessert die dynamische Stabilität des Innenraum-Trennschalters. Ein Ende des Kontaktmessers wird mit einer Schraube (Auto von Shaw) am Kontaktblock (oder am leitfähigen Stab) befestigt. GN19-12/1000, 1250 verfügt über die Installation einer magnetischen Verriegelungsplatte, die dazu dient, die Anziehung zwischen den beiden Rillenkontaktmessern bei einem großen Kurzschlussstrom zu erhöhen. Die Innentrennschalter GN19-12/400 und 630 verfügen über eine kleine Durchgangsstrombegrenzung, sodass keine magnetische Verriegelungsplatte erforderlich ist.

Betriebsumgebung für 24-KV-Trennschalter für den Innenbereich

Umgebungstemperatur: -25 °C ~ +40 °C;

Höhe: ≤1000m;

Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤95 %, Monatsdurchschnitt ≤90 %;

Erdbebenintensität: ≤8 Stufe;

Installationsorte: kein Feuer, keine Explosionsgefahr, keine starke Verschmutzung, keine chemische Korrosion oder starke Vibrationen.

Produktmerkmale des 24-KV-Trennschalters für den Innenbereich

Typ	Nennspannung (kV)	Nennstrom (A)	4s thermischer Stabilitätsstrom (kA)	Dynamischer Stabilitätsstrom (kA)
GN19-12/400-12,5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31,5		1000	31.5	80
GN19-12/1250-31,5		1250	31.5	80
GN19-12C/400-12,5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31,5		1000	31.5	80
GN19-12C/1250-31,5		1250	31.5	80
