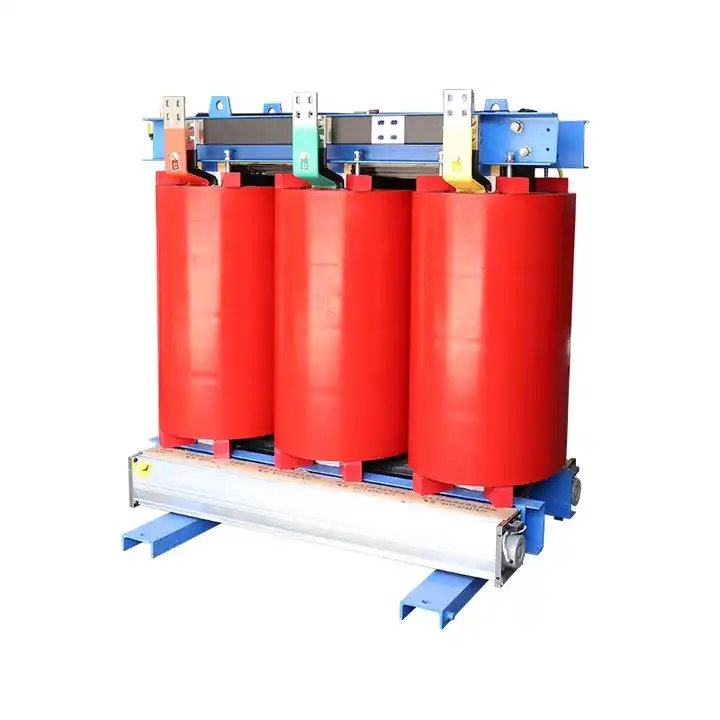

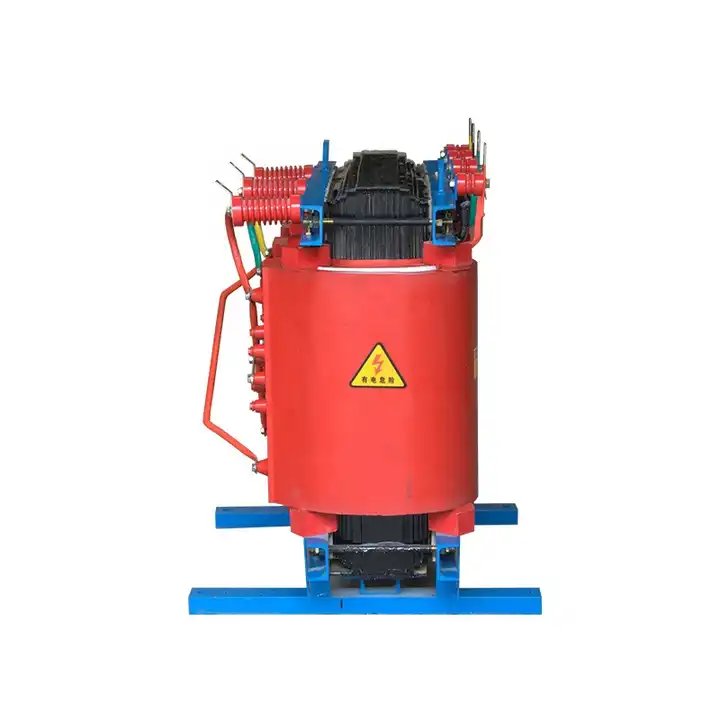

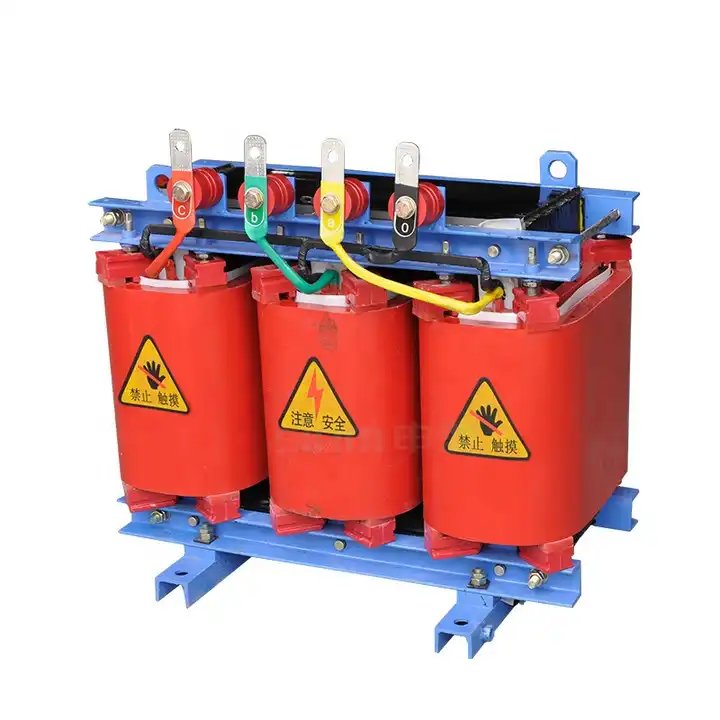

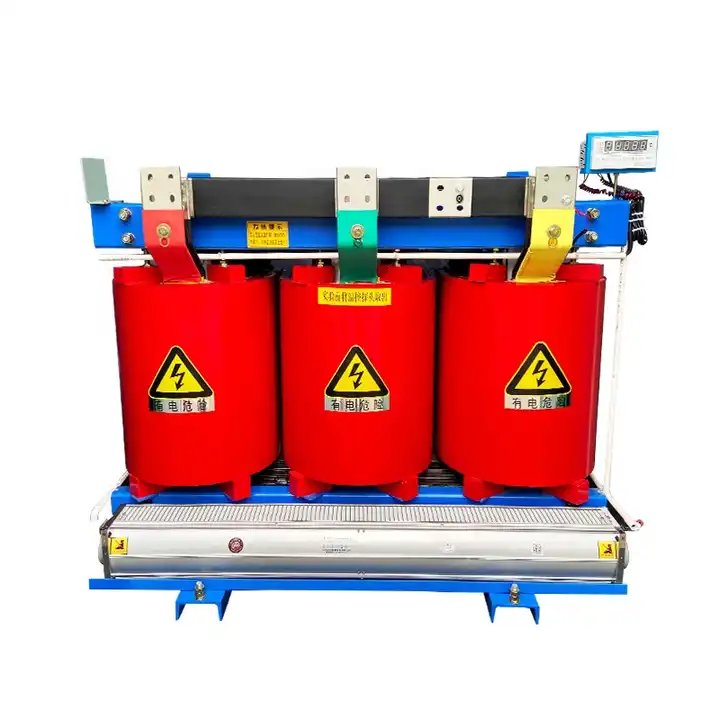

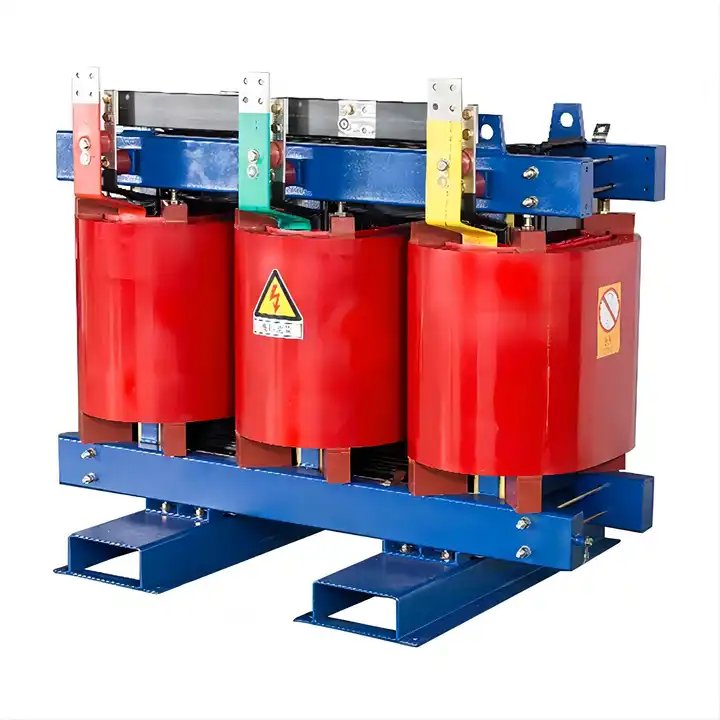

35-kV-Hochfrequenz-Draht-Trockentransformatoren

Lu Gao als Hersteller von 35-KV-Hochfrequenz-Draht-Trockentransformatoren, Trockentransformatoren gemäß den Normen IEC726 und GB/T10228-1997, zeichnet sich durch eine beeindruckende Reihe von Eigenschaften aus. Dazu gehören neben geringen Verlusten, kompakter und leichter Bauweise auch ein minimaler Geräuschpegel, Feuchtigkeitsbeständigkeit, hohe mechanische Festigkeit, Flammwidrigkeit, robuste Überlastfähigkeit und eine geringe Teilentladung. Diese Transformatoren finden breite Anwendungsmöglichkeiten in Stromübertragungs- und -verteilungssystemen, insbesondere in Schwerlastzentren und Standorten mit strengen Brandschutzanforderungen, was sie zu einer vielseitigen und zuverlässigen Wahl für verschiedene Betriebsumgebungen macht.

Anfrage absenden

Produktbeschreibung

Lu Gao ist ein Lieferant von Trockentransformatoren. Der Trockentransformator mit nicht gekapselter Spule zeichnet sich durch seine vielfältigen Eigenschaften aus und legt großen Wert auf Sicherheit, Zuverlässigkeit, Energieeffizienz, Brandschutz und Explosionsschutz sowie zusätzliche Vorteile einfache Wartung. Die Wirksamkeit des Trockentransformators wird durch eine sorgfältig gestaltete Spulenstruktur und einen Vakuumimprägnierungsprozess weiter verbessert, wodurch die Immunität gegen Teilentladung gewährleistet wird und ein Rückgang der Isolationswerte während der gesamten Haltbarkeitsdauer verhindert wird. Strenge Qualifizierungsprozesse sowohl des National Mechanical & Industrial Bureau als auch der National Power Company unterstreichen die Konformität des Trockentransformators mit den nationalen Standards.

Dieser Trockentransformator erweist sich als äußerst anpassungsfähig an anspruchsvolle Umgebungen, die durch strenge Brandschutzanforderungen, schwankende Lasten, mangelnde Belüftung, enge Räume, Schmutz und Feuchtigkeit gekennzeichnet sind. Seine Vielseitigkeit erstreckt sich auf verschiedene Umgebungen wie Kraftwerksfelder, U-Bahn-Systeme, metallurgische Anlagen, Krankenhäuser, Hochhäuser, Versandzentren, überfüllte Wohngebiete und spezielle Umgebungen wie petrochemische Industrien, Kernkraftwerke und Atom-U-Boote. Insbesondere im Kraftwerksbereich spielt der Trockentransformator mit nicht gekapselter Spule eine entscheidende Rolle bei der Aufrechterhaltung von Sicherheit, Zuverlässigkeit und Energieeffizienz und ist somit ein unverzichtbarer Bestandteil der Kraftwerksinfrastruktur. Das robuste Design und die umfassenden Funktionen des Trockentransformators machen ihn zu einer idealen Lösung für die Bewältigung der einzigartigen Herausforderungen einer Vielzahl von Betriebsszenarien und tragen zur Gesamteffizienz und Sicherheit des Kraftwerks bei.

Betriebsumgebung für 35-kV-Hochfrequenz-Draht-Trockentransformatoren

1. Die Höhe über dem Meeresspiegel liegt unter 1000 m.

2. Höchste Lufttemperatur +40 °C

3. Höchste tägliche durchschnittliche Lufttemperatur +30 °C

4. Höchste jährliche durchschnittliche Lufttemperatur +20 V

5. Niedrigste Außenlufttemperatur: 25 °C

6. Installationsort: geeignet für die Installation in Bereichen, die frei von Feuer- oder Explosionsgefahr, erheblicher Verschmutzung, chemischer Korrosion oder übermäßigen Vibrationen sind, egal ob drinnen oder draußen.

Eigenschaften von 35-kV-Hochfrequenz-Draht-Trockentransformatoren

1. Innerhalb der angegebenen Grenzen arbeiten: +40 °C (höchste Lufttemperatur), +30 °C (höchster Tagesdurchschnitt) und +20 °C (höchster Jahresdurchschnitt).

2.Geeignet für Trockentransformatoren in Höhen unter 1000 m. Betrachten Sie Extreme: -25 °C (niedrigste Außentemperatur).

Belüftung:

3. Bei Trockentransformatoren ist ein ausreichender Luftstrom zur Wärmeableitung unerlässlich.

4.Trockentransformatoren sind feuchtigkeitsbeständig; vor längerer Einwirkung hoher Luftfeuchtigkeit schützen.

5.Trockentransformatoren sollten innerhalb der angegebenen Last- und Spannungsgrenzen arbeiten.

6. Schutzmaßnahmen gegen Oberschwingungen und Spannungsschwankungen ergreifen.

7.Installieren Sie Trockentransformatoren in Innen- und Außenbereichen, die frei von Feuer-/Explosionsgefahr, Verschmutzung, Korrosion oder übermäßigen Vibrationen sind.

8. Halten Sie sich an die regelmäßigen Wartungspraktiken gemäß den Empfehlungen des Herstellers.

9.Trockentransformatoren sollten innerhalb ihrer angegebenen Überlastkapazität arbeiten.

10. Halten Sie den Geräuschpegel bei Trockentransformatoren niedrig.

Spezifikation für 35-kV-Hochfrequenz-Draht-Trockentransformatoren

Technische Daten des 10-kV-Trockentransformators SCB(9) aus Gießharz F der Isolationsklasse
				Verlust (kW)			Isolationsniveau	Gewicht (kg)	Außenmaß (mm)			Außenmaß mit Schutzgehäuse
Nennkapazität	Spannungsgruppe (kV)		Verbindungsmethode		(120℃)	Leerlaufstrom			(L)	(W)	(H)	(L)	(W)	(H)
(kVA)	HV	LV	Verbindungsmethode	Leerlauf	Laden	%
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		Dyn11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	F/F	780	1060	600	1060	1400	1050	1250
200	10		Yyn0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(Hinweis): (Abgreifbereich der Hochspannung) ±5 %; ±2×2,5 %, Frequenz: 50 Hz.
