380-V-Niederspannungsschaltanlage Feste Schalttafel

LuGao ist ein professioneller Hersteller von 380-V-Niederspannungsschaltanlagen für feste Schalttafeln. Unser eigener Wechselspannungsverteilerschrank für Niederspannungsschaltanlagen GGD vom Typ GGD basiert auf den Anforderungen des Energieministeriums, der Mehrheit der Benutzer und der Konstruktionsabteilung und basiert auf dem sicheren, wirtschaftlichen, angemessenen und zuverlässigen Designprinzip. Die Produkte zeichnen sich durch ein hohes Schaltvermögen, eine gute thermische Stabilität, ein flexibles elektrisches Schema, eine praktische Kombination, einen systematischen, praktischen, neuartigen Aufbau und ein hohes Schutzniveau aus und können als Ersatz für Niederspannungsschaltanlagenprodukte verwendet werden.

Anfrage absenden

Produktbeschreibung

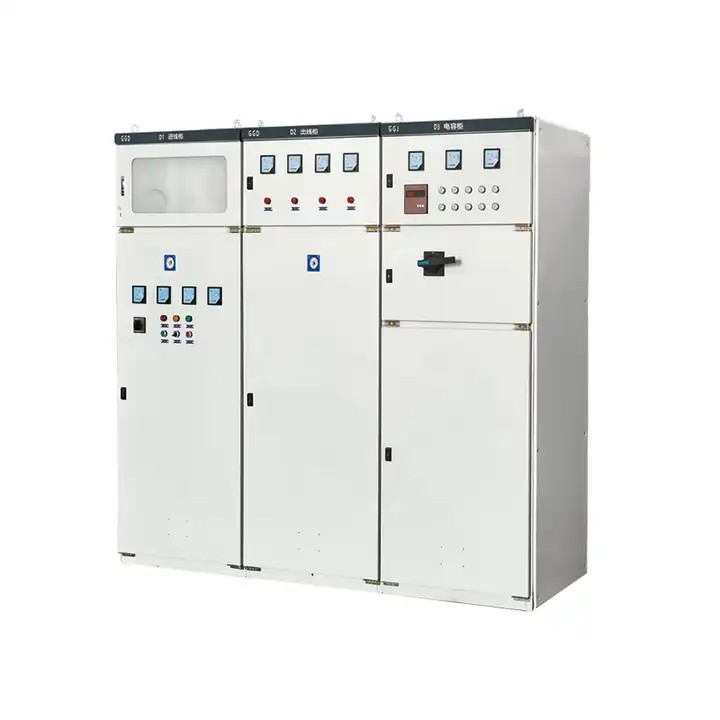

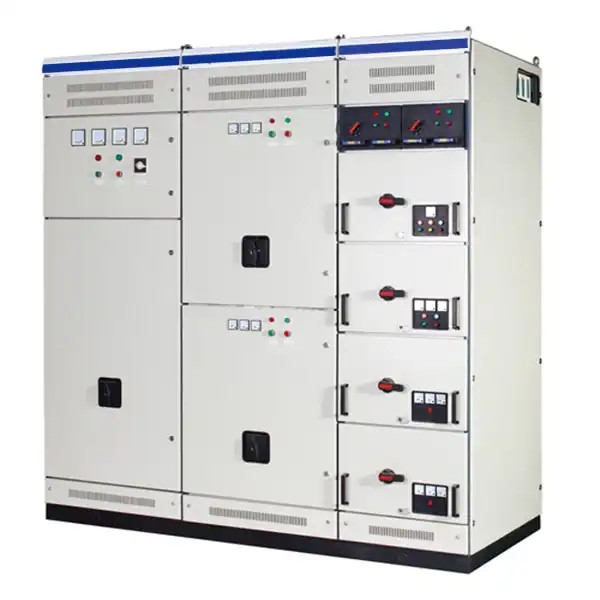

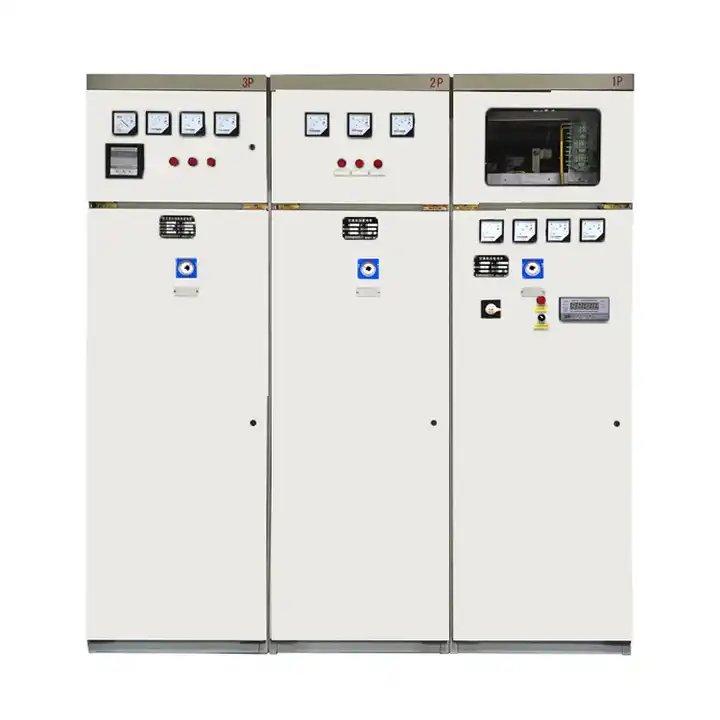

Lugao ist ein Lieferant von 380-V-Niederspannungs-Schaltanlagen für feste Schalttafeln. Die Niederspannungs-Schaltanlagen haben eine übliche Schrankform mit einem Rahmen aus lokal geschweißtem 8-MF-Stahl mit Kaltbiegeprofil und 20 Befestigungslöchern. Der allgemeine Koeffizient ist hoch.

Angesichts der Wärmeableitungsprobleme beim Betrieb von Niederspannungsschaltanlagen gibt es mehrere Strahlungsschlitze am oberen und unteren Ende des Schranks. Die Wärme steigt auf, wenn die elektrischen Komponenten im Schrank erhitzt werden, und wird dann durch den oberen Schlitz abgeleitet. Und die kalte Luft gelangt ständig durch den unteren Schlitz in die Arche, der einen natürlichen Luftkanal bildet, um das Ziel der Wärmeableitung zu erreichen.

Die Niederspannungsschaltanlage ist entsprechend der Form moderner Industrieprodukte konzipiert, wobei die Designmethode des Goldenen Schnitts des Schrankkörpers und die Schnittgröße jedes Teils zum Einsatz kommt, wodurch der Schrank schön und neuartig wird.

Das Dach der Niederspannungsschaltanlage des Schaltschranks kann bei Bedarf demontiert werden, um die Montage und Einstellung der Hauptsammelschiene vor Ort zu erleichtern. An der Oberseite des Schranks befinden sich vier Winkelringe, die zum Heben und Transportieren dienen.

Die Niederspannungsschaltanlage hat die Schutzart IP30 und kann auch nach Kundenwunsch gefertigt werden.

380-V-Niederspannungsschaltanlage Betriebsumgebung für feste Schalttafel

Es eignet sich für Gemeinden, Einkaufszentren, Schulen, Supermärkte, Umspannwerke, Industrieunternehmen und andere Stromverbraucher mit einem Stromverteilungssystem mit Wechselstrom 50 Hz, einer Nennspannung von 400 V, 690 V und einem Nennstrom von 1000 bis 3150 A, das zur Stromumwandlung, -verteilung und -steuerung verwendet wird der Strom-, Beleuchtungs- und Stromverteilungsanlagen.

Eigenschaften der 380-V-Niederspannungsschaltanlage mit festem Schaltfeld

Das Gehäuse der festen AC-LV-Schaltanlage GGD AC ist vom Typ Universalschrank. Der Rahmen wird aus 8MF-Kaltbiegestahl durch Teilschweißen zusammengebaut. Rahmenkomponenten und spezielle Gegenelemente werden in der Stangenstahlmanufaktur aufeinander abgestimmt, um die Präzision und Qualität des Gehäuses sicherzustellen. Die Komponenten des Universalschranks sind nach dem Madule-Prinzip konstruiert und verfügen über ein 20-Modul-Montageloch und einen hohen Universalkoeffizienten.2. Ganz im Hinblick auf die Wärmeabgabe beim Schrankbetrieb. Oben und unten an beiden Enden des Schranks sind unterschiedlich große Wärmeableitungsschlitze installiert.3. Gemäß den Anforderungen an das Formendesign für moderne Industrieprodukte wird bei der Gestaltung des Gehäuseumrisses und der Teilungsabmessungen jedes Teils die Methode des Goldenen Mittelwerts angewendet, um das gesamte Gehäuse schön und anständig zu gestalten4. Das Schranktor ist mit einem beweglichen Scharnier vom Typ Drehachse mit dem Rahmen verbunden. Mit bequemer Installation und Demontage. Ein Gummistreifen mit Halterung ist in der Randfalte des Tors angebracht. Die Filerstange zwischen Tor und Rahmen hat beim Schließen des Tors einen gewissen Druckhub. Es kann verhindern, dass das Tor direkt auf den Schrank einwirkt, und außerdem den Schutzgrad für das Tor verbessern.5. Verbinden Sie das Zählertor-Set mit electrica! Komponenten mit Rahmen aus mehradrigem weichem Kupferdraht. Verbinden Sie die Montageteile im Inneren des Schranks mit Tramwerk durch Rändelschrauben. Der gesamte Schrank bildet einen kompletten Schutzkreis für das Gehäuse. 6. Die obere Abdeckung des Schranks kann bei Bedarf abgenommen werden, um die Montage und Einstellung für den Hauptbus zu erleichtern Bar vor Ort. Vier Quadrate des Schranks sind mit einer Schleuder zum Heben und Versenden ausgestattet. 7. Schutzgrad des Schranks: P30. Der Benutzer kann je nach Umgebungsanforderungen zwischen P20 und IP40 wählen.
