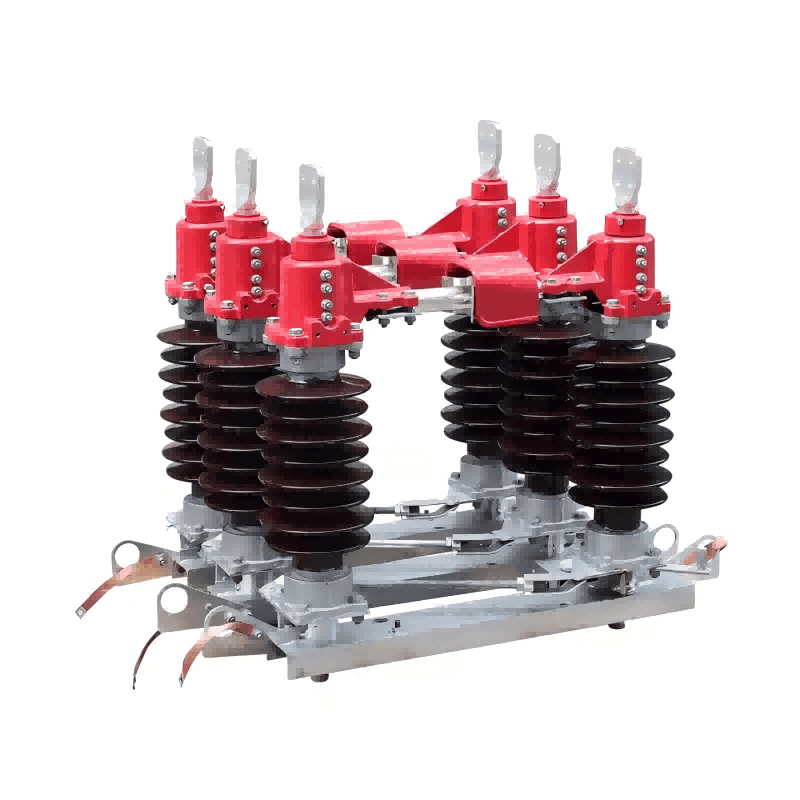

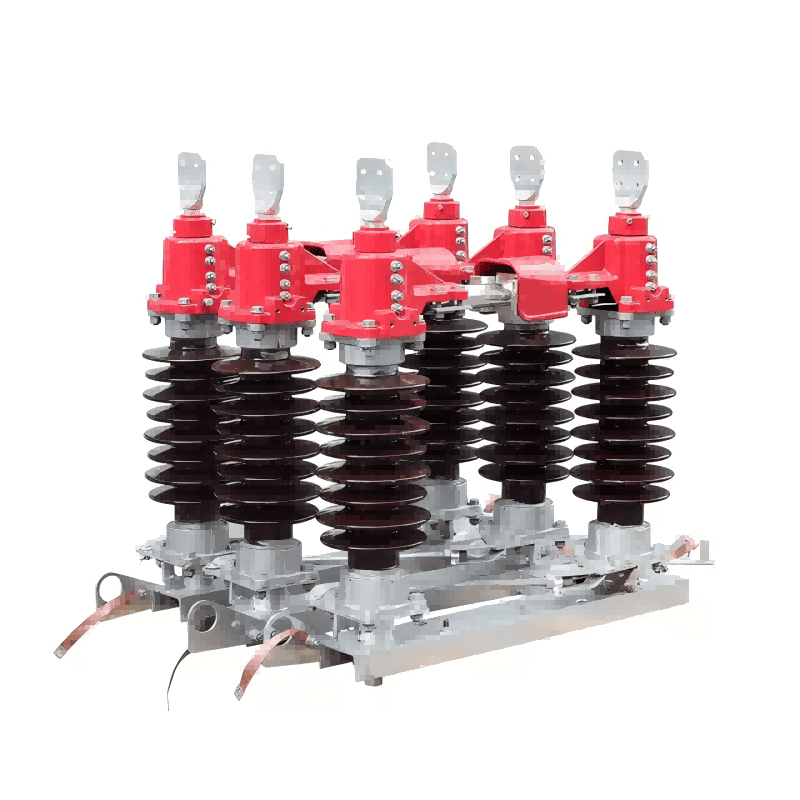

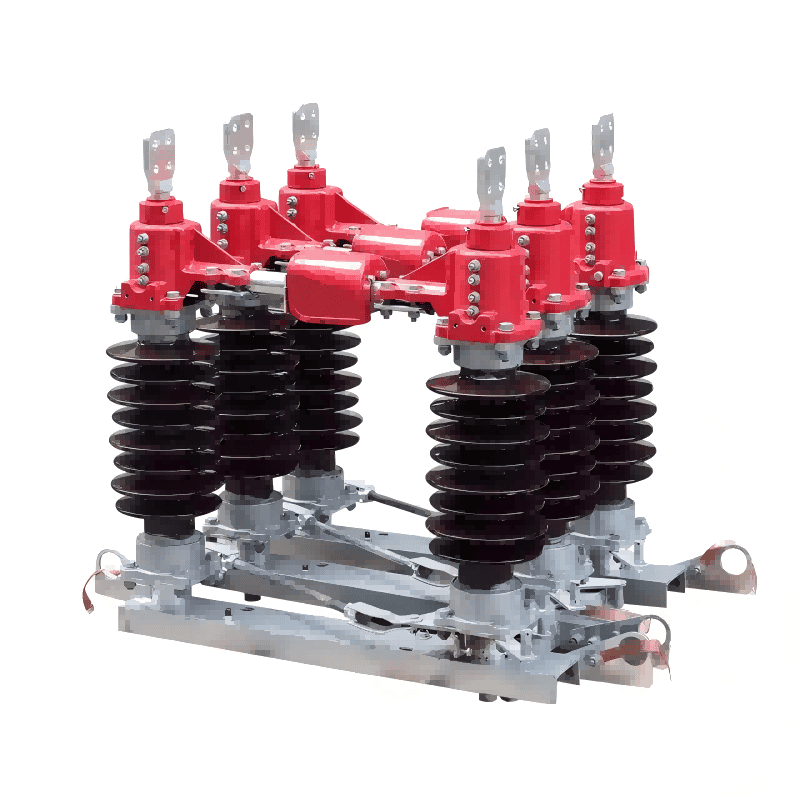

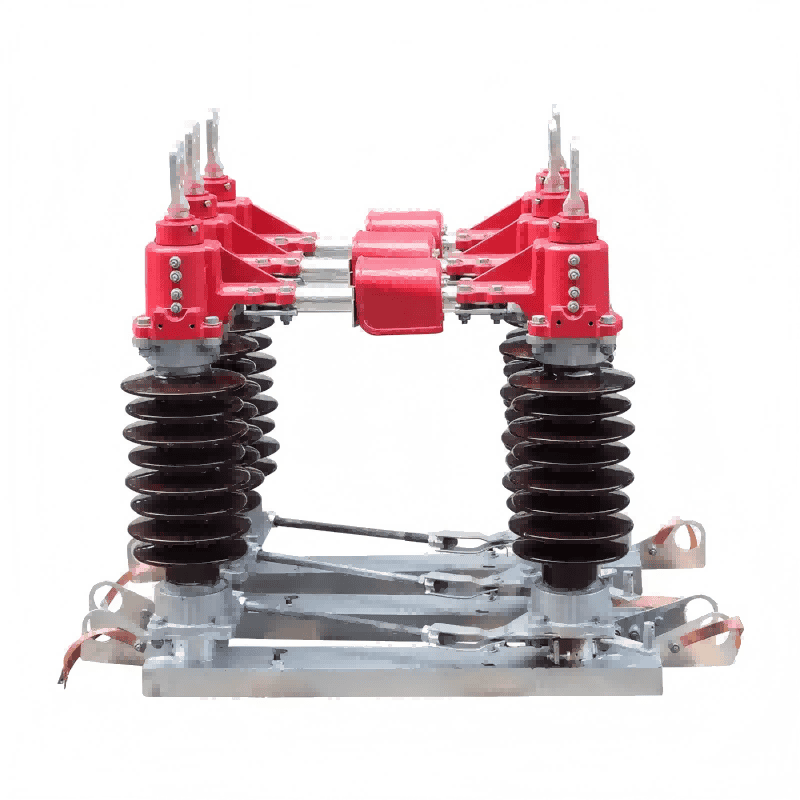

GW4 35kV Dreiphasen-Trennschalter für den Außenbereich mit vertikalem Betrieb

Der dreiphasige Trennschalter GW4 35 kV für den Außenbereich mit vertikalem Betrieb ist ein wichtiger Bestandteil elektrischer Hochspannungssysteme. Es verfügt über ein dreipoliges Design mit einer zentralen rotierenden Klinge, die das manuelle oder kraftbetriebene Anschließen und Trennen von Stromkreisen ermöglicht. Es nutzt den gleichen Öffnungs- und Schließvorgang des Hauptschalters. Bei der Installation werden die linken und rechten Kontakte auf derselben Seite um 90 Grad gedreht. Der Erdungsschalter wird zuerst gedreht und dann gerade eingeführt. Die Hauptzunge besteht aus Kupfer mit dicken versilberten Kontakten. Es verbindet eine mehrschichtige leitfähige Anschlussstruktur mit einem flexiblen Stecker mit einem Erdungsgerät. Das Erdungsgerät besteht aus einem leitfähigen Rohr aus Aluminiumlegierung mit dicken versilberten Kupferkontakten und freiliegenden Metallteilen, die feuerverzinkt sind. Durch die Verwendung hochwertiger Materialien und fortschrittliches Design bietet es eine außergewöhnliche Anpassungsfähigkeit an die Umgebung und hält rauen Außenbedingungen wie starkem Wind und starkem Regen stand.

Betriebsumgebung

1. Umgebungstemperatur: -30 °C bis +40 °C;

2. Höhe: nicht mehr als 2000 m (Produkte mit besonderen Anforderungen können bereitgestellt werden);

3. Windgeschwindigkeit: nicht mehr als 34 m/s;

4. Der Installationsort sollte frei von brennbaren Stoffen, Explosionsgefahren, chemischer Korrosion und starken Vibrationen sein;

5. Der Verschmutzungsgrad des Säulenisolators: Der übliche Typ ist Stufe 0 und der Schadstoffschutztyp ist Stufe II.
