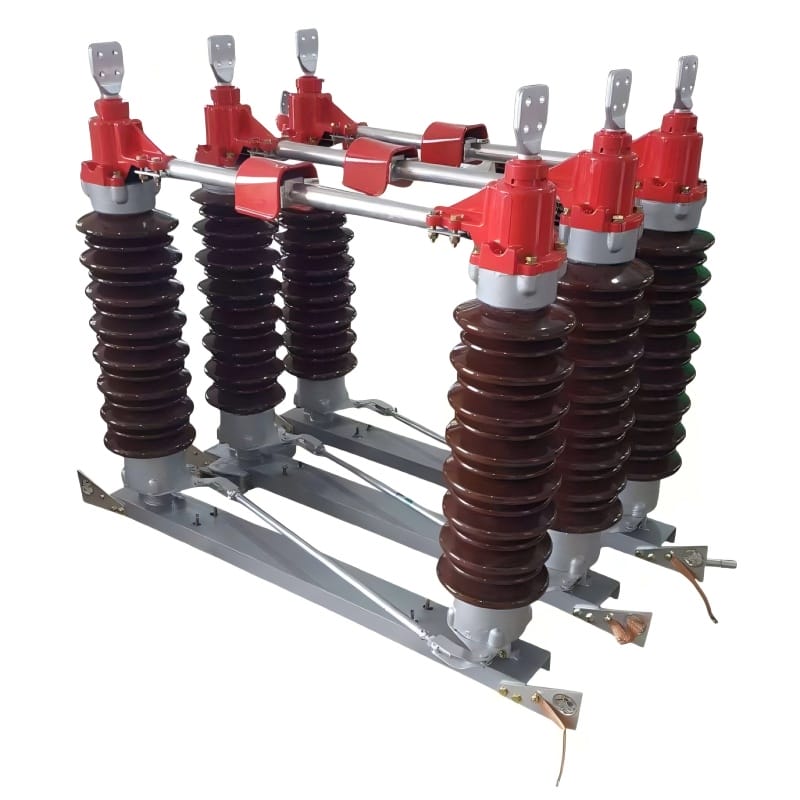

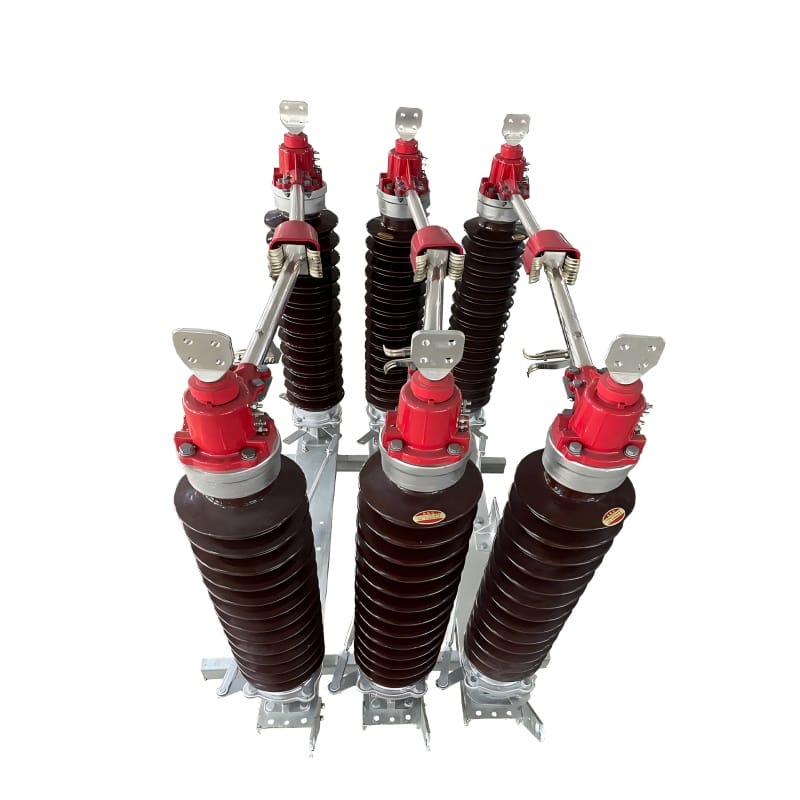

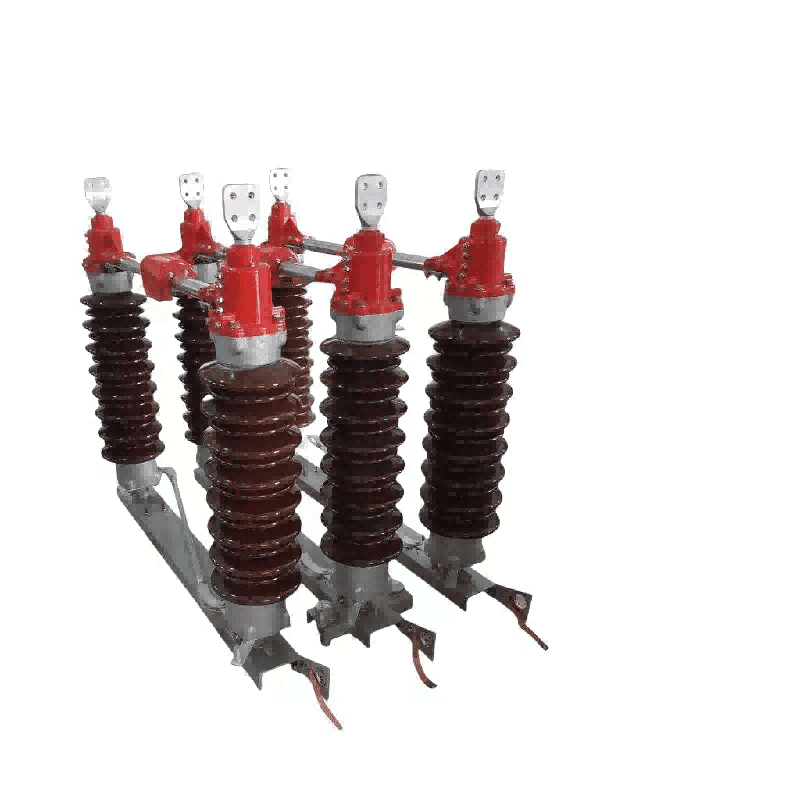

GW4 Series 110KV 150 kV Outdoor Hochspannung Elektrischer Trennschalter Schalter

Lugaos GW4 -Serie -Trennstoffe sind einfach zu bedienen, zu installieren und zu warten. Sie werden verwendet, um Hochspannungsschaltungen unter Last zu verbinden oder zu trennen. Sie können auch in Szenarien wie Isolieren eingehender und ausgehender Linien bei Umspannwerken verwendet werden. Lugao hat die Möglichkeit, sie schnell zu produzieren, um die Kundenbedürfnisse zu erfüllen.

Modell:GW4

Anfrage absenden

Produktbeschreibung

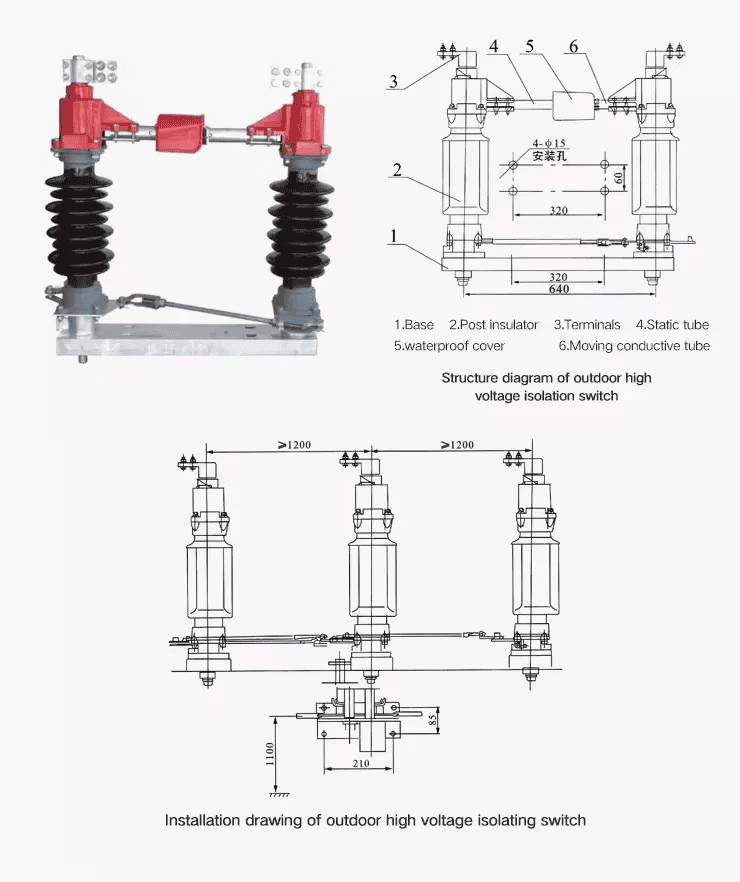

Lugaos GW4-Serie 110KV/150 kV Outdoor Hochspannung Elektrischer Trennschalter verfügt über eine zweispaltige horizontale Drehstruktur, wodurch das Öffnen und Schließen der Vorgänge durch horizontale Drehung ermöglicht wird. Die Bediener können den Schalter ohne komplexe Verfahren problemlos beherrschen. Erhältlich mit elektrischem oder manuellem Betrieb und ist in drei verschiedenen Konfigurationen erhältlich: nicht gegründet, einheitlich und doppelt gegründet. Es kann in einen statisch kontakten Erdungsschalter für eine verbesserte Sicherheit integriert werden. Es ist ideal für die Verwendung im Freien und kann sogar bei schlechtem Wetter funktionieren. Geflechtes Kupferdraht verbindet die Klemmen mit den Komponenten der Aluminiumlegierung und sorgt für eine hervorragende Oxidationsbeständigkeit.

Die GW4 -Serie ist in verschiedenen Spannungen erhältlich. Bitte wenden Sie sich an Lugao, um die entsprechende Konfiguration für Ihre spezifische Anwendung zu erhalten.

Betriebsumgebung

1. Umgebungstemperatur: -30 ° C-+40 ° C;

2. Höhe: Nicht mehr als 2000 m (Produkte mit besonderen Anforderungen können bereitgestellt werden);

3. Windgeschwindigkeit: Nicht mehr als 34 m/s;

5. Der Umweltverschmutzungsniveau des Säulenisolators: Der gemeinsame Typ ist Stufe 0 und der Anteilsfleischtyp ist Level II.

Technische Parameter

Projekt	Beschreibung
Nennspannung	145kV
Bewertungsstrom	2000a
Bewertungsstrom bewertet	100ka
3S bewertete Kurzzeit-Stand der effektiven effektiven Wert	40ka
Bewertungsfrequenz	50 Hz
Zugkraft mit terminal bewertet	Längsschnitt	1000n
	Horizontal	750n
	Vertikal	1000n
Bewertungsdämmstufe	Nennzeit-Leistungsfrequenz des Nennzeitspannung effektiver Wert	Zu erden	275 kV
		Über die Pause	315kV
	Blitzimpuls -Spannungsspitzenwert standhalten	Zu erden	650 kV
		Über die Pause	750 kV
Unterstützung des Isolatorkriegerverhältnisses	III	25mm/kv
	Iv	31mm/kv
Stützen Sie den Isolator Anti-Bending Breaking Last	6000n
Mechanisches Leben	3000 Times
Single -Hit -Gewicht	300 kg
Öffnen und Schließen des Schaltstroms	1600
Erdungsschalter Induktiver Stromschaltvermittlungsfähigkeitstest	Elektromagnetische Kompatibilität	Bewertet induktiver Strom: 80A
		Bewertete induktive Spannung: 2KV
	Statische Kompatibilität	Bewertetem Strom: 2a
		Bewertete induktive Spannung: 6kV
