GW4-Serie 220-kV-Lasttrennschalter für den Außenbereich

Bei den 220-kV-Freiluft-Lasttrennschaltern der GW4-Serie von LUGAO handelt es sich um doppelsäulige, horizontale Drehtrennschalter, die für Außenumgebungen geeignet sind und sich durch hohe mechanische Festigkeit und ausgezeichnete Korrosionsbeständigkeit auszeichnen. Diese 220-kV-Trennschalter werden hauptsächlich zur hochspannungsseitigen Isolierung in Umspannwerken verwendet. Während der Inspektion oder Wartung erzeugt der Trennschalter eine luftisolierte Unterbrechung und gewährleistet so die physische Trennung der isolierten Geräte vom stromführenden System. Sie können auch mit einem Erdungsschalter zur Sicherheitsverriegelung verwendet werden.

Modell:GW4

Anfrage absenden

Produktbeschreibung

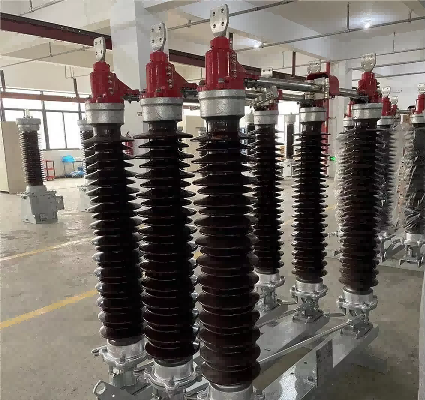

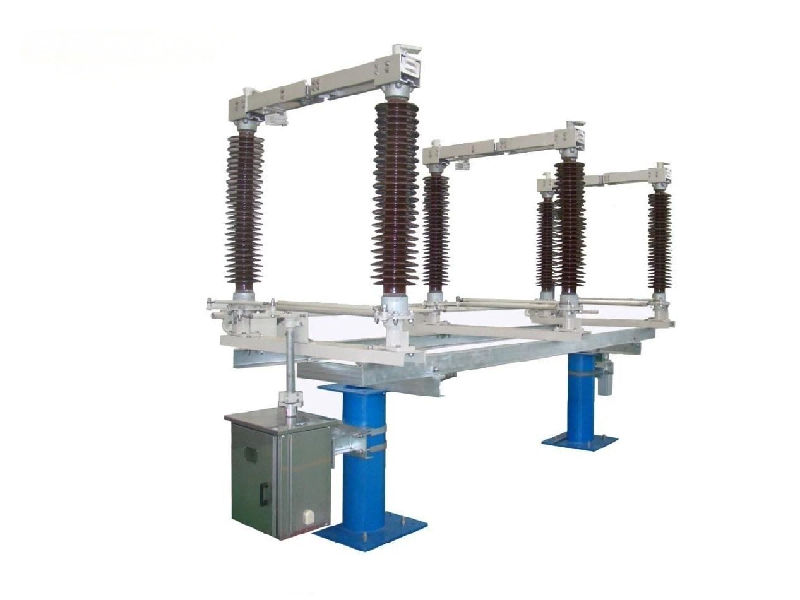

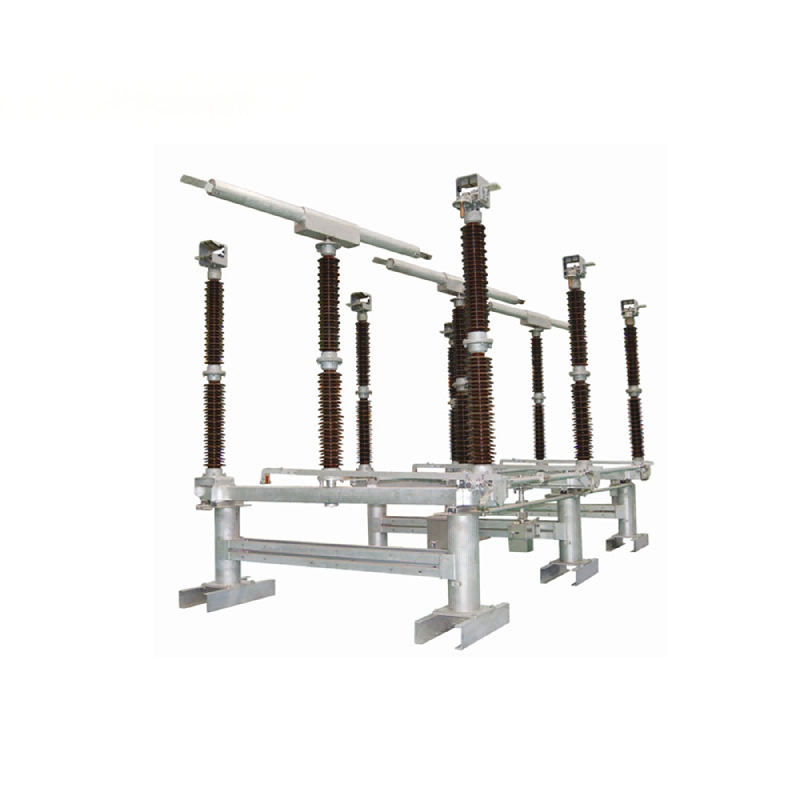

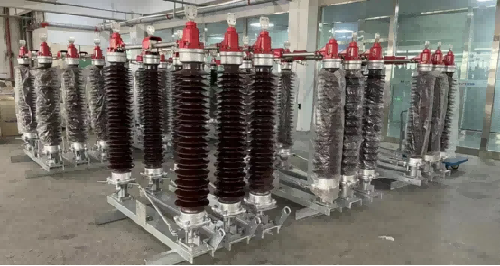

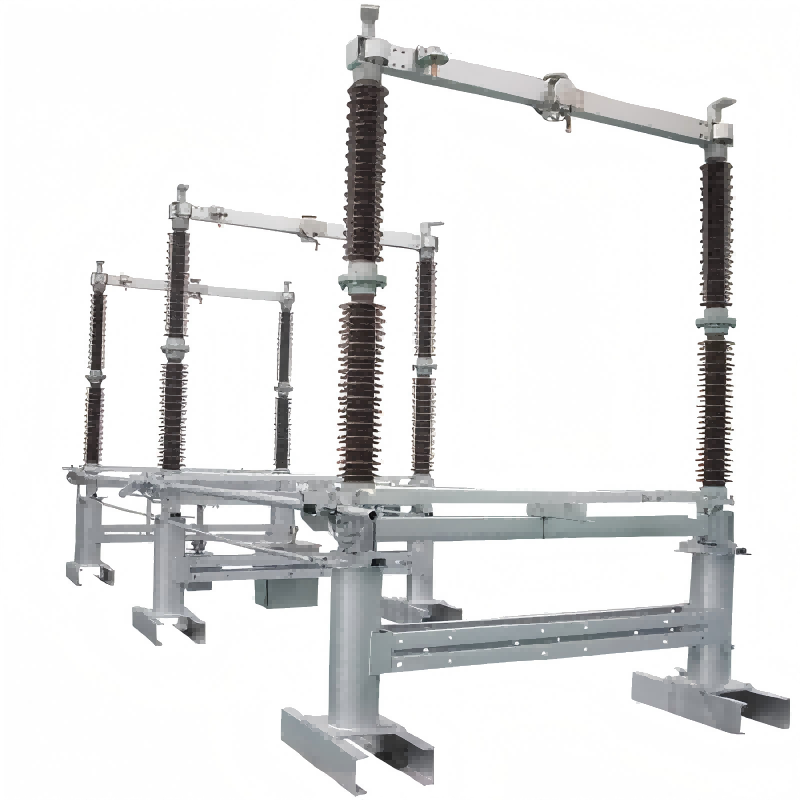

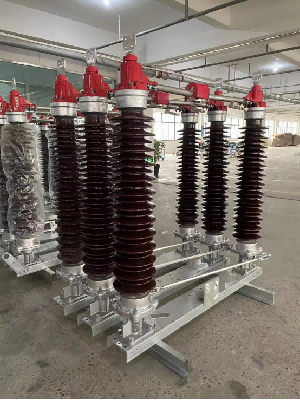

Der horizontale Doppelsäulen-Drehtrennschalter GW4 von Lugao verfügt über zwei Isoliersäulen pro Phase, die jeweils mit einem leitfähigen Stab gekrönt sind. Ein Betätigungsmechanismus dreht die Isoliersäulen und treibt den leitenden Stab an, um den Leistungsschalter zu öffnen und zu schließen. Das Anbringen von Erdungsschaltern auf beiden Seiten der Basis ist mit Lugao verhandelbar. Die Kontakte bestehen aus gebogenen Kupferplatten und sind zur einfachen Wartung und zum Austausch mit dem leitfähigen Stab zusammengebaut. Die für den Außenbereich geeignete Stahloberfläche ist korrosionsbeständig und feuerverzinkt, sodass ein langfristiger Betrieb auch bei widrigen Wetterbedingungen gewährleistet ist. Der leitfähige Stab besteht aus einer leichten Aluminiumlegierung und bietet eine große Wärmeableitungsfläche und hohe Festigkeit.

Der 220-kV-Lasttrennschalter der GW4-Serie für den Außenbereich ist in verschiedenen Spannungen erhältlich. Bitte wenden Sie sich an Lugao, um die entsprechende Konfiguration für Ihre spezifische Anwendung zu erhalten.

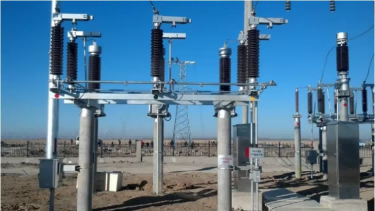

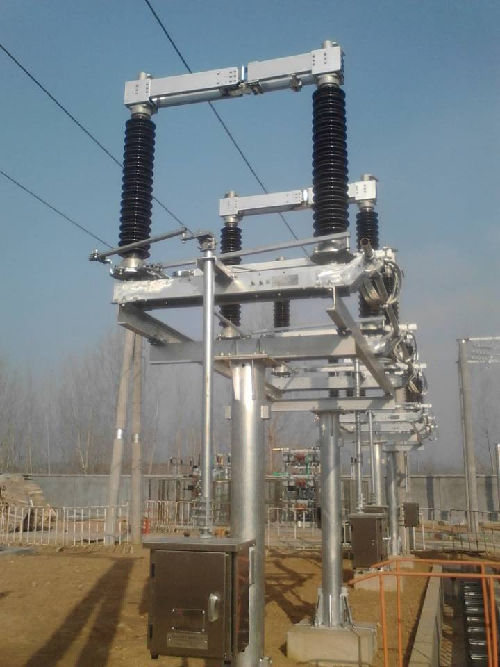

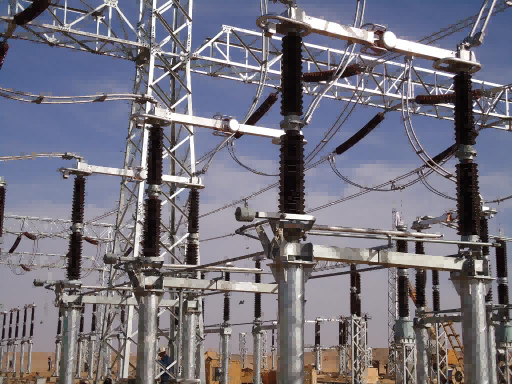

Nutzungsszenarien

Technische Parameter

	Einheit	GW4-126	GW4-145	GW4-252	GW4-420
Nennspannung	KV	126	145	252	420
Nennfrequenz	Hz	50	50\60	50\60	50\60
Nennstrom	A	1250~4000	1250~4000	1250~4000	1250~4000
Bewerteter Kurzzeitstrom und Dauer	KA/s	31,5/3~50/3	31,5/3~50/3	31,5/3~63/3	31,5/3~63/3
Bewerteter Spitzenstrom	KA	80~125	80~125	80~160	80~160
