Was ist der Vakuumschalter?

Der Lugao Vacuum Circuit Breaker (VCB) ist ein wesentlicher Bestandteil der elektrischen Geräte in Hochspannungsstromsystemen. Ziel ist es, den Strom im Falle einer Fehlfunktion abzuschneiden und damit die Schaltung zu schützen. Der Lugao Vacuum Circuit Breaker wird in verschiedenen industriellen und kommerziellen Anwendungen häufig verwendet, insbesondere in mittleren und Hochspannungsanwendungen, bei denen ein zuverlässiger und effizienter Schutz von entscheidender Bedeutung ist. In diesem Artikel wird Lugao Sie dazu veranlassen, das Arbeitsprinzip, die Schlüsselkomponenten, die Vorteile, die Anwendungen und die Wartung unserer Lugao -Vakuum -Leiterschalter zu erforschen und Einblicke darüber zu geben, warum sie in den Nowsdays zu einer beliebten Wahl in elektrischen Stromversorgungssystemen geworden sind.

Arbeitsprinzip des Vakuumschalters

Die Hauptfunktion des Lugao -Vakuumschalters besteht darin, Fehlerströme zu unterbrechen und elektrische Schaltkreise vor potenziellen Schäden zu schützen. Wenn eine Fehlfunktion auftritt, schneidet der Vakuumschalter schnell den Strom ab, um Überhitzung, Feuer oder andere gefährliche Folgen zu verhindern. Im Gegensatz zu anderen Arten von Leistungsschalter löschen die Lugao -Vakuumschalter Bögen in einer Vakuumkammer. Wenn sich die Kontakte im Leistungsschalter trennen, bildet sich ein Bogen zwischen ihnen. Im Lugao -Vakuumschalter kann das Vakuum die Ionisierung verhindern und die Isolierung zwischen den Kontakten schnell wiederherstellen, sodass der Bogen fast sofort gelöscht werden kann.

Warum ein Vakuum verwenden?

Die Vakuumkammer des Lugao -Vakuumschalters ist der Schlüssel zu ihrer Leistung. Es gibt fast keine Partikel im Vakuum, und der Mangel an Ionisation erschwert es für den ARC, zu dauern. Daher ist die Geschwindigkeit des Bogenlösches viel schneller als in Luft oder Gas. Diese effiziente Stromunterbrechung ist einer der Hauptgründe, warum Vakuum-Leistungsschalter in Hochspannungsstromsystemen weit verbreitet sind.

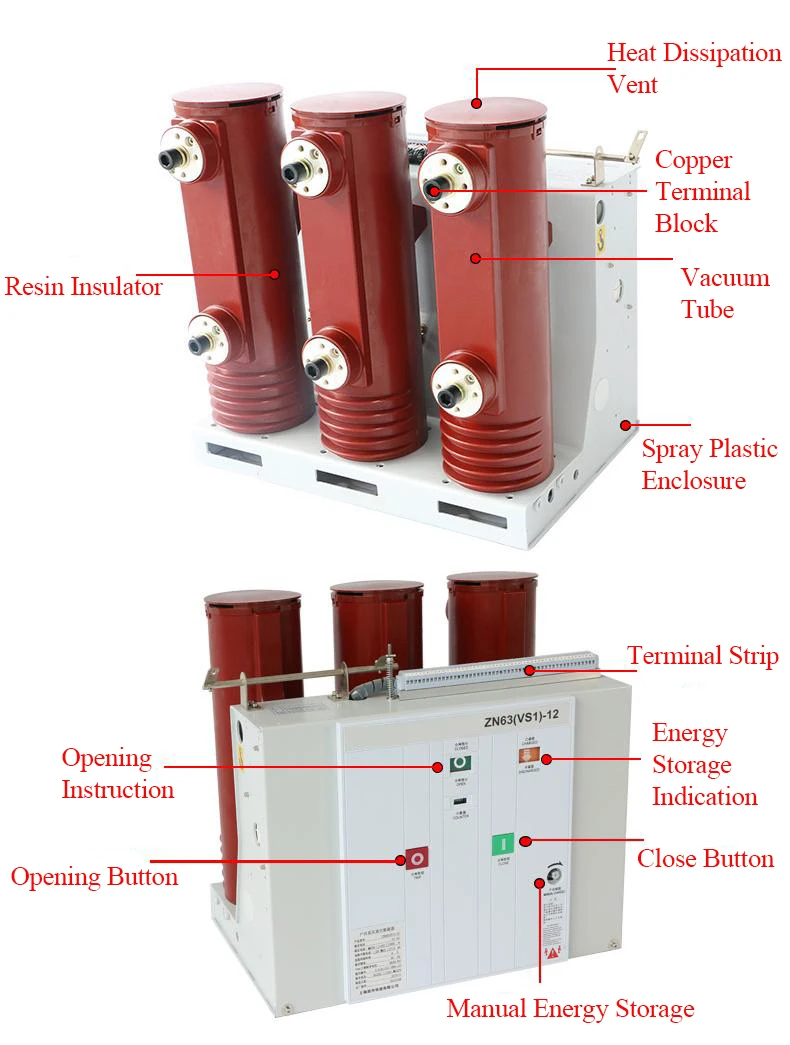

Schlüsselkomponenten eines Vakuumschalters

1. Vakuum -Unterbrecher: Die Vakuumbogenlöschkammer ist der Kern eines Vakuumschalters. Es besteht aus zwei in einem Vakuum eingeschlossenen Kontakten. Wenn sich diese beiden Kontakte trennen, löscht die Vakuumbogenlöschkammer den Bogen sofort in einer Vakuumumgebung.

2. Betriebsmechanismus:Der Betriebsmechanismus ist für das Öffnen und Schließen der Kontakte in der Vakuumbogenlöschkammer verantwortlich. Es kann manuell oder elektrisch betrieben werden, um den Betrieb des Vakuumschalters genau zu steuern.

3. Isolationsmaterial:Aufgrund der Tatsache, dass Vakuumschalter typischerweise für mittelgroße bis Hochspannungsanwendungen verwendet werden, ist die Isolierung zwischen den Komponenten von entscheidender Bedeutung. Um einen sicheren Betrieb unter hoher Spannung zu gewährleisten, verwenden wir hochwertige Isolationsmaterialien.

4. Wohnraum: Vakuumschalter werden in der Regel in stabilen Gehäusen installiert, um sie vor Umweltfaktoren wie Feuchtigkeit und Staub zu schützen, was sich auf ihre Leistung auswirken kann.

Vorteile von Vakuumschalter

Im Vergleich zu anderen Arten von Leistungsschalter haben Vakuumschalter mehrere Vorteile, was es zu einer beliebten Wahl in elektrischen Stromversorgungssystemen macht:

1. hohe dielektrische Stärke: Die Vakuumkammer eines Vakuumschalters hat eine ausgezeichnete dielektrische Festigkeit, sodass sie Hochspannungsschaltungen ohne das Risiko eines Abbruchs trennen kann.

2. Minimale Wartung:Vakuumschalter haben weniger bewegliche Teile und erfordern minimale Wartung während des Betriebs. Dies ist besonders vorteilhaft in Fernbedienung oder Hochspannungsumspannungen, bei denen regelmäßig Wartung schwierig ist.

3.. Schneller Betrieb: Die Vakuumschalter arbeiten schnell, wodurch die Auswirkungen von Fehlern hochwirksam geschützt werden. Dieser schnelle Betrieb minimiert den Schaden und Ausfallzeiten so weit wie möglich und verbessert die Zuverlässigkeit des elektrischen Systems.

4. Umweltfreundlich: Im Gegensatz zu gas isolierten Leistungsschalter benötigen Vakuumschalter während des Betriebs keine schädlichen Gase wie Schwefelhexafluorid (SF6), was sie zu einem umweltfreundlichen Leistungsschalter macht.

5. Langes Lebensdauer: Die Haltbarkeit und Effizienz von Vakuumschalter tragen dazu bei, ihre Lebensdauer zu verlängern. Aufgrund der Tatsache, dass der Vakuumspiegel im Laufe der Zeit nicht abnimmt, können diese Leistungsschalter ihre Wirksamkeit für viele Jahre aufrechterhalten und so den Bedarf an häufigen Ersatz verringern.

Anwendungen von Vakuumschalter

Vakuumschalter können in verschiedenen Gelegenheiten verwendet werden, hauptsächlich für mittel- und hochspannende Anwendungen. Einige gängige Anwendungen umfassen:

1. Stromerzeugung: In Kraftwerken sind Vakuumschalter entscheidend für den Schutz von Generatoren, Transformatoren und anderen kritischen Geräten. Vakuumschalter stellen sicher, dass Fehler schnell unterbrochen werden können, um groß angelegte Schäden und kostspielige Ausfallzeiten zu verhindern.

2. Umspannwerke: Vakuumschalter werden in Umständen häufig zur Behandlung von mittleren und Hochspannungssystemen verwendet. Vakuumschalter können Fehlerströme schnell und effektiv abschneiden, was sie für diese Umgebungen sehr geeignet ist.

3. Industrieumgebungen: Fertigungsanlagen und starke Industrie sind auf Vakuumschalter angewiesen, um die Auswirkungen von Fehlern zu schützen. Die Vakuumschalter sind langlebig und erfordern eine geringe Wartung, wodurch sie für Anwendungen, die eine hohe Zuverlässigkeit erfordern, sehr geeignet sind.

4. Gewerbliche Gebäude: Große gewerbliche Gebäude und Bürokomplexe verwenden in der Regel Vakuumschalter, um die Sicherheit und Zuverlässigkeit ihrer elektrischen Systeme zu gewährleisten. Vakuumschalter sind kompakt, effizient und einfach in die vorhandene elektrische Infrastruktur integriert.

5. Eisenbahnsysteme: In der Eisenbahnbranche werden Vakuumschalter verwendet, um die Stromversorgungssysteme zu schützen, die die Züge betreiben. Ihr robustes Design und ihre Zuverlässigkeit machen sie für diese kritische Infrastruktur geeignet.

Aufrechterhaltung von Vakuumschalter

Ein wesentliches Merkmal der Vakuumschalter sind ihre äußerst wartungsbedingten Anforderungen. Regelmäßige Inspektionen und Wartung können jedoch eine optimale Leistung und Lebensdauer gewährleisten. Zu den wichtigsten Wartungsmethoden für Vakuumschalter gehören:

1. Inspektion von Kontakten: Obwohl der Verschleiß von Vakuumschalter minimal ist, ist es dennoch erforderlich, nach Anzeichen von Korrosion auf den Kontakten zu prüfen. Der zeitnahe Austausch abgenutzter Kontakte hilft, die Effizienz von Leistungsschalter zu erhalten.

2. Vakuumintegritätsprüfung: Das Vakuum in der Bogenlöschkammer sollte intakt gehalten werden, um eine zuverlässige Lichtbogenlöschung zu gewährleisten. Es wird empfohlen, die Vakuumintegrität regelmäßig zu testen, um zu überprüfen, ob es keine Lecks oder Verschlechterung gibt.

3.. Mechanischer Betriebstest: Eine regelmäßige Prüfung des Betriebsmechanismus ist erforderlich, um eine reibungslose Öffnung und Schließung des Vakuumschalters sicherzustellen. Mechanische Komponenten sollten regelmäßig geschmiert werden, um Verschleiß zu vermeiden.

4. Elektrische Tests: Regelmäßige elektrische Tests wie Isolationsresistenz und Kontaktresistenztests können dazu beitragen, potenzielle Probleme in Vakuumschalter zu ermitteln.

Vergleich mit anderen Arten von Leistungsschalter

Um den einzigartigen Wert des Vakuum-Leistungsschalters zu verstehen, ist es hilfreich, ihn mit anderen Arten von Leistungsschalter wie Luftkreisschalter und gasverzeigten Leistungsschalter zu vergleichen.

- Luftkreisschalter (ACB):

Luftkreisschalter verlassen sich auf atmosphärische Luft, um den Bogen zu löschen, was sie für Hochspannungsanwendungen im Vergleich zu Vakuumschalter weniger effektiv wirksam macht. Vakuumschalter haben eine höhere dielektrische Stärke, sodass sie höhere Spannungen effektiver verarbeiten können.

- Gas-isoliertes Leistungsschalter (GCB):

Gas-isolierte Leistungsschalter verwenden häufig SF6-Gas, um den Bogen zu löschen. Obwohl SF6 wirksam ist, ist SF6 ein starkes Treibhausgas, und gasinsulierte Unterbrecher erfordern strenge Handhabungsverfahren. Im Gegensatz dazu verwenden Vakuumschalter einen sauberen und nachhaltigen Ansatz ohne Umweltauswirkungen.

Zukünftige Trends und Entwicklungen in Vakuumschalter

Bei fortlaufenden technologischen Fortschritten wird erwartet, dass Vakuumschalter noch effizienter und weit verbreitet werden. Einige Trends und zukünftige Entwicklungen auf diesem Gebiet umfassen:

1. Integration mit intelligenten Gittern: Mit der Popularisierung von Smart Grids ist das Design von Vakuumschalter zunehmend mit fortschrittlichen Überwachungs- und Kontrollfunktionen ausgestattet. Dies ermöglicht eine Echtzeit-Datenerfassung und Fernbedienung, wodurch die Zuverlässigkeit und Effizienz des Stromversorgungssystems verbessert wird.

2. Verbesserte Materialien: Die Forschung in der Materialwissenschaft fördert die Materialien von Vakuumschalter als haltbarer und effizienter. Diese Materialien sollen ihre Lebensdauer weiter verlängern und die Wartungsanforderungen reduzieren.

3.. Kompakte Designs: Die Struktur von Vakuumschalter wird immer kompakter und macht sie für Anwendungen mit begrenztem Raum wie städtischen Umspannwerken und gewerblichen Gebäuden geeignet.

4.. Verbesserte Fehlererkennung: Zukünftige Vakuumschalter können fortschrittliche Fehlererkennungstechnologie einführen, um schnellere und genauere Antworten auf Fehler zu liefern. Dies wird das Schadensrisiko weiter verringern und die allgemeine Zuverlässigkeit des Stromversorgungssystems verbessern.

Abschluss

Der Vakuumschalter ist eine unschätzbare Komponente in modernen elektrischen Systemen und bietet einen zuverlässigen und effizienten Schutz in mittel- und hochspannenden Anwendungen. Mit einem einzigartigen mechanismus auf Vakuumbasis löscht es schnell Bögen und unterbricht die Fehlerströme, wodurch im Vergleich zu anderen Arten von Leistungsschalter überlegene dielektrische Festigkeit und Nachhaltigkeit der ökologischen Nachhaltigkeit angeboten werden. Die minimalen Wartungsanforderungen, die lange Lebensdauer und die Eignung für eine Vielzahl von Anwendungen machen den Vakuumschalter zu einer beliebten Wahl für Stromerzeugung, industrielle Umgebungen und gewerbliche Gebäude. Während die Technologie weiter voranschreitet, verspricht die Zukunft der Vakuumschalter für noch größere Effizienz, intelligente Gitterintegration und kompakte Designs.
