Was sind die Eigenschaften des GGD-Typs mit niedriger Spannung vollständiger Schaltanlage?

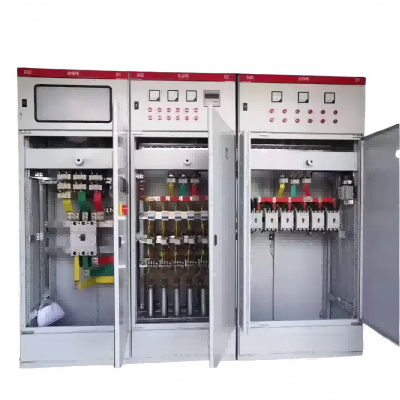

GGD -Struktur Einführung

Der Kabinett mit GGD-Typ mit niedrigem Spannungsverteilungsschrank nimmt die Art des allgemeinen Kabinetts an, der Rahmen ist mit kaltgebildeten Stahl mit 8 mF zusammengebaut, und die Teile des Allzweckschranks sind nach dem modularen Prinzip ausgelegt, und es gibt Montaglöcher von 20 Formen. Der hohe Verallgemeinerungskoeffizient ermöglicht es der Fabrik, die Vorproduktion zu realisieren, die nicht nur den Fertigungszyklus verkürzt, sondern auch die Arbeitseffizienz verbessert.

Die Gestaltung des GGD -Kabinetts berücksichtigt das Problem der Wärmeableitung bei der Funktionsweise des Schranks. Es gibt eine unterschiedliche Anzahl von Wärmeableitungsschlitzen am oberen und unteren Enden des Schranks. Wenn sich die elektrischen Komponenten im Schrank erhitzen, steigt die Wärme an und wird durch die Schlitze am oberen Ende entlassen, während die kalte Luft durch die Schlitze am unteren Ende ständig zum Schrank hinzugefügt wird, so dass der versiegelte Schrank von unten nach oben in einen natürlichen Luftkanal geformt wird, um den Zweck der Wärmeabteilung zu erreichen.

GGD -Kabinett gemäß den Anforderungen des modernen industriellen Produktmodellierungsdesigns, um das goldene Verhältnis der Methode zur Gestaltung des Kabinetts Äußere und der Aufteilung jedes Teils der Dimensionen zu verwenden, so dass das gesamte Kabinett der Vereinigten Staaten jetzt großzügig ist, ein neues Aussehen.

Die Schranktür ist mit dem Rahmen durch bewegliche Scharniere mit dem Rahmen verbunden, der leicht zu installieren und abzubauen ist, und die gefaltete Kante der Tür ist mit einem gummierten Streifen mit Berggästen eingebettet, und der eingebettete Streifen zwischen der Tür und der Rahmen hat eine bestimmte Kompressionslinienphase, die die Tür mit dem Kollidieren mit dem Schrankkörper direkt mit dem Schrankkörper kollidieren kann. Instrumentierungstür mit elektrischen Komponenten mit mehrsträngigen, mit dem Rahmen verbundenen Kupperdraht, den Schrankbefestigungsteilen und dem Schrankrahmen mit geschlagenen Schrauben, die am Schrank angeschlossen sind, bildet eine vollständige Erdungsschutzschaltung.

Flexible Expansionsfähigkeit

Der Hauptkreis des GGD -Kabinetts ist mit 129 Programmen mit insgesamt 298 Spezifikationen ausgelegt (ohne die Programme und Spezifikationen, die aus den funktionalen Änderungen von Hilfskreisen und Kontrollspannungsänderungen abgeleitet wurden).

GGD1 Typ 49 Schema 123 Spezifikationen

GGD2 Typ 53 Programme 107 Spezifikationen

GGD3 Typ 27 -Programme 68 Spezifikationen

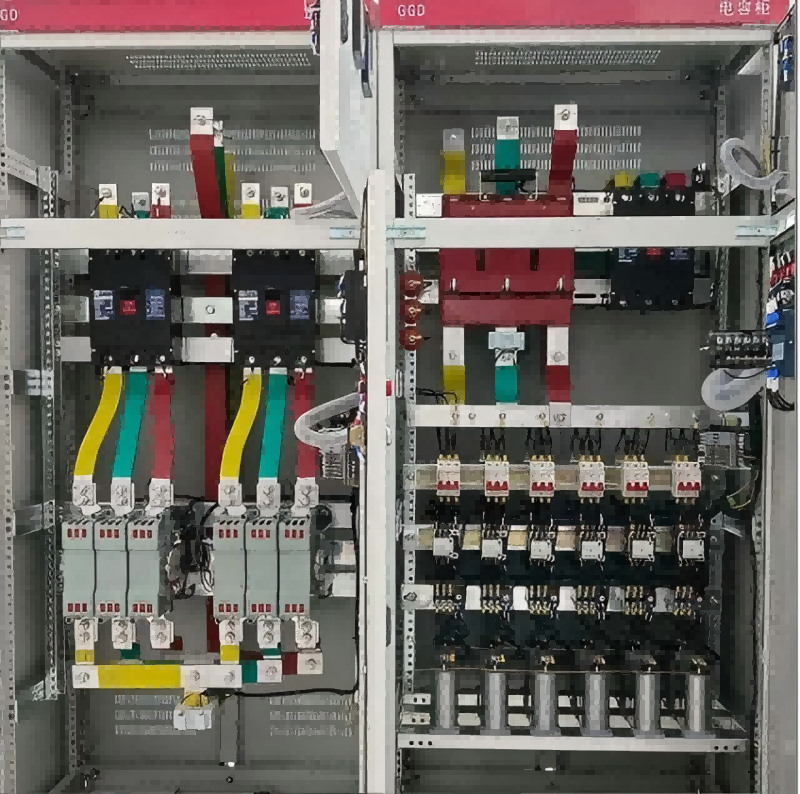

Das Design von Hilfskreisen ist in zwei Teile unterteilt, das Stromversorgungsschema und das Kraftwerksschema, und im GGD -Schrank ist genügend Platz für die Installation von Sekundärkomponenten.

Das GGD-Kabinett übernimmt hauptsächlich die fortschrittlicheren elektrischen Komponenten, die im Inland in Massenproduktion produziert werden können, und behält gleichzeitig gemäß dem Prinzip der Wirtschaft und der Angemessenheit einen Teil der verfügbaren alten Produkte unter der Prämisse, unter Berücksichtigung der Machbarkeit vollständig zu berücksichtigen, und nutzt die Obsolete-Produkte nicht.
