Welche Nutzungspläne gibt es für den ausfahrbaren Niederspannungs-Schaltschrank GCS?

Welche Nutzungspläne gibt es für den ausfahrbaren Niederspannungs-Schaltschrank GCS?

Hauptschaltplan

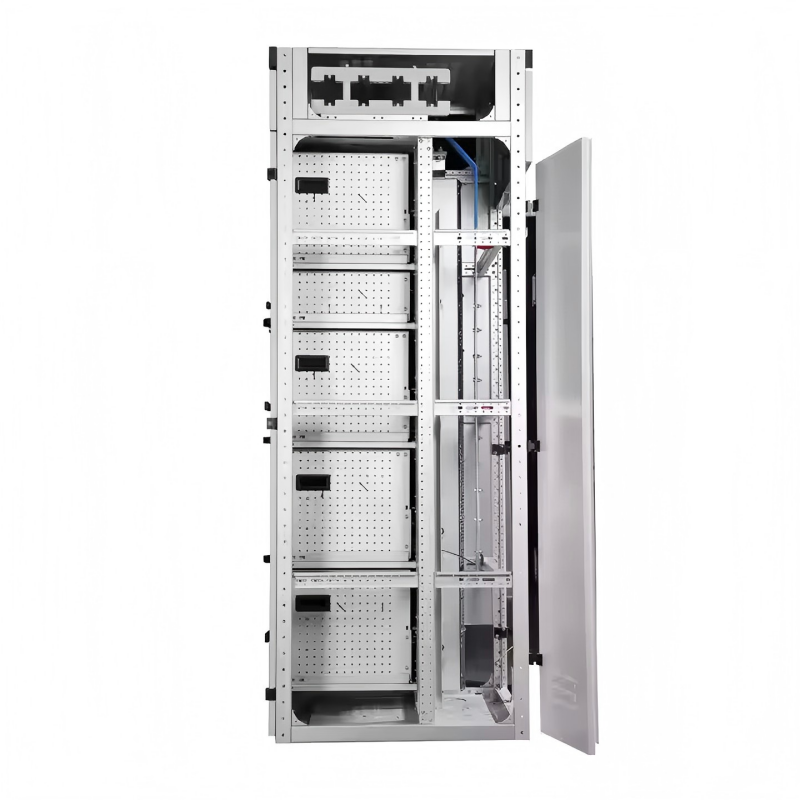

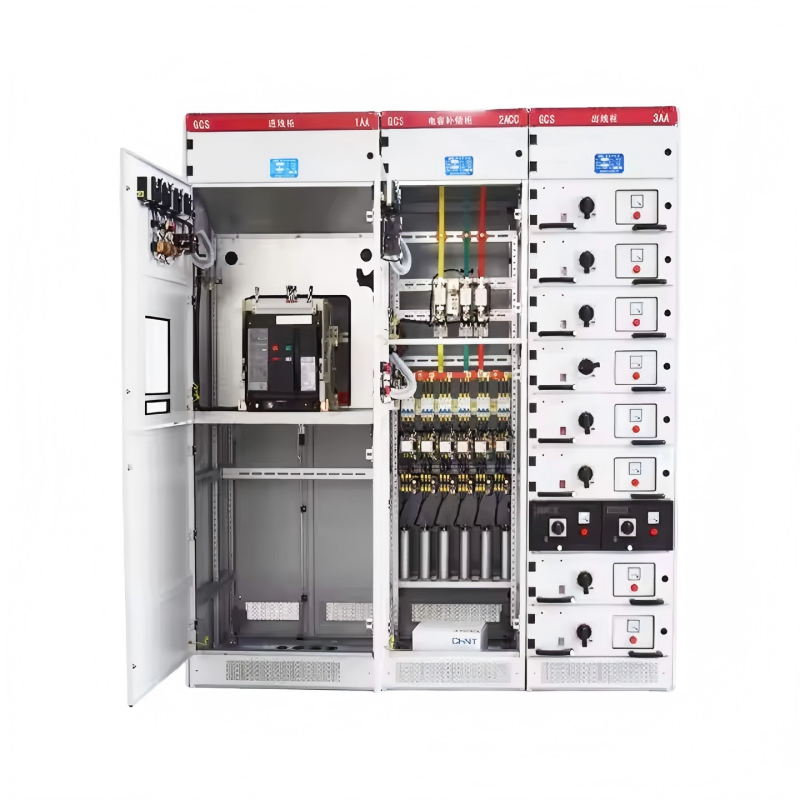

  Der Hauptschaltplan des GCS-Schranks umfasst 32 Gruppen und 118 Spezifikationen, mit Ausnahme der Pläne und Spezifikationen, die sich aus den Änderungen bei der Steuerung und dem Schutz von Hilfsschaltkreisen ergeben. Es umfasst die Anforderungen der Stromerzeugung, Stromversorgung und anderer Stromverbraucher mit einem Nennarbeitsstrom von 5000 A und eignet sich für die Auswahl von Verteilungstransformatoren von 2500 kVA und darunter. Kondensatorkompensationsschränke sind so konzipiert, dass sie den Anforderungen der Stromversorgung und -nutzung zur Verbesserung des Leistungsfaktors gerecht werden, und Reaktorschränke sind so konzipiert, dass sie den Anforderungen umfassender Investitionen Rechnung tragen.

Hilfsstromkreisplan

  Im GCS-Hilfsstromatlas sind 120 Hilfsstromkreispläne enthalten. Der Hilfsstromkreisplan des Gleichstrombetriebsteils wird hauptsächlich für das Niederspannungsanlagensystem von Kraftwerksumspannwerken verwendet. Es eignet sich für Niederspannungsanlagensysteme mit 200 MW und weniger und 300 MW und mehr sowie für den allgemeinen Steuermodus der Arbeits- (Standby-)Stromversorgungsleitung, der Stromeinspeisung und der Motoreinspeisung.

  Der Hilfsplan des Wechselstrombetriebsteils wird hauptsächlich für das Niederspannungssystem von Umspannwerken in Fabriken, Bergwerken, Unternehmen und Hochhäusern verwendet. Es gibt 6 Kombinationen, die für die Betriebssteuerung mit doppelter Stromversorgung geeignet sind. Es gibt keinen Betrieb, elektrische Verriegelung, Standby-Automatik-Wurf, Selbstwiederherstellung und andere Steuerkreise, die direkt im technischen Design verwendet werden können.

  Die DC-Steuerstromversorgung beträgt DC 220 V oder 110 V und die AC-Steuerstromversorgung beträgt AC 380 V oder 220 V. Es handelt sich um einen kompletten Schrank, der aus Schubladeneinheiten besteht. Die 220-V-Steuerstromversorgung wird von der öffentlichen Steuerstromversorgung abgeleitet, die über den speziellen Steuertransformator in diesem Schrank gespeist wird. Die öffentliche Steuerstromversorgung verwendet einen ungeerdeten Steuertransformator, und eine 24-V-Stromversorgung ist für den Einsatz reserviert, wenn Signalleuchten mit schwachem Strom benötigt werden.

  Der Installationsort des Wattstundenzählers, die Einführungsmethode des Spannungssignals und andere Installations- und Verwendungsanforderungen sind in den „Vorbereitungsanweisungen“ des Hilfsschaltplans aufgeführt.

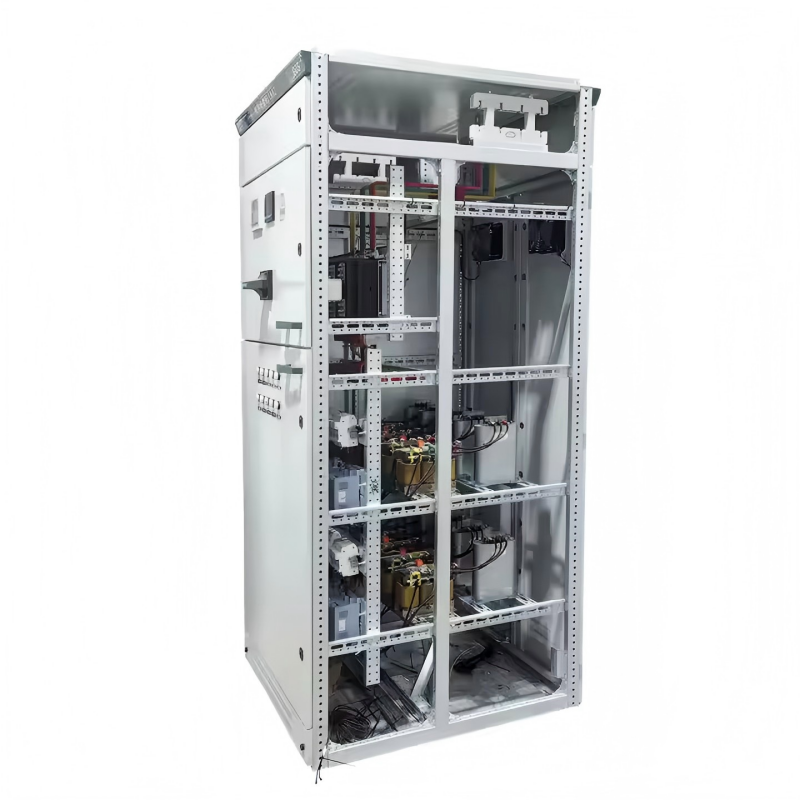

Hauptsammelschiene

Um die dynamische thermische Stabilität der Sammelschiene zu verbessern und den Temperaturanstieg der Kontaktfläche zu verbessern, werden in allen Geräten Hartkupfer-Sammelschienen der TMY-T2-Serie verwendet. Die Kupferschienen sind durchgehend verzinnt, es können auch durchgehend versilberte Kupferschienen verwendet werden. Die horizontale Sammelschiene und die vertikale Sammelschiene werden jeweils im Sammelschienen-Isolierraum im Schrank installiert. Die neutrale Erdungssammelschiene verwendet eine harte Kupferschiene. Der horizontale neutrale Erdungsdraht (PEN) oder Erdung + Neutralleiter (PE+N) wird angeschlossen.

Hauptschalter

Für Stromversorgungsleitungen und Einspeiseschalter ab 630 A wird hauptsächlich die DW45-Serie ausgewählt, aber auch die DW48-Serie, AE-Serie, 3WE- oder ME-Serie können ausgewählt werden. Bei Bedarf kann auch die importierte M-Serie oder F-Serie ausgewählt werden.

Für Einspeise- und Motorsteuerungsschalter unter 630 A wählt Wang An die Serien TG und CM1. NM-Serie, CDM-Serie, TG30-Serie und andere Schalter mit geformtem Gehäuse.

Um die dynamische Stabilität des Hauptstromkreises zu verbessern, wurden für die GCS-Serie spezielle kombinierte Sammelschienenklemmen und Isolationsstützen entwickelt. Sie bestehen aus hochfesten, flammhemmenden synthetischen Kissenmaterialien mit hoher Isolationsstärke, guter Selbstverlöschungsleistung und einzigartiger Struktur.

Um den Temperaturanstieg der Trennwände, Einschübe und Kabelköpfe der Funktionseinheiten zu reduzieren, wurde der GCS-Schrank-Spezialadapter entwickelt. Der Adapter hat eine große Kapazität und einen geringen Temperaturanstieg.

Wenn die Konstruktionsabteilung entsprechend den Benutzeranforderungen neue elektrische Komponenten mit besserer Leistung und fortschrittlicherer Technologie auswählt, sind die Schränke der GCS-Serie vielseitig einsetzbar und verursachen aufgrund der aktualisierten elektrischen Komponenten keine Schwierigkeiten bei der Herstellung und Installation.

Auswahl elektrischer Komponenten

GCS-Schränke verwenden hauptsächlich elektrische Komponenten mit fortschrittlicher Technologie, hohen Leistungs- und Stabilitätsindikatoren und verwenden importierte Technologie, die in China in Massenproduktion hergestellt werden kann.
