Wie beeinflussen die Spannungswerte die Leistung der Ringhaupteinheit?

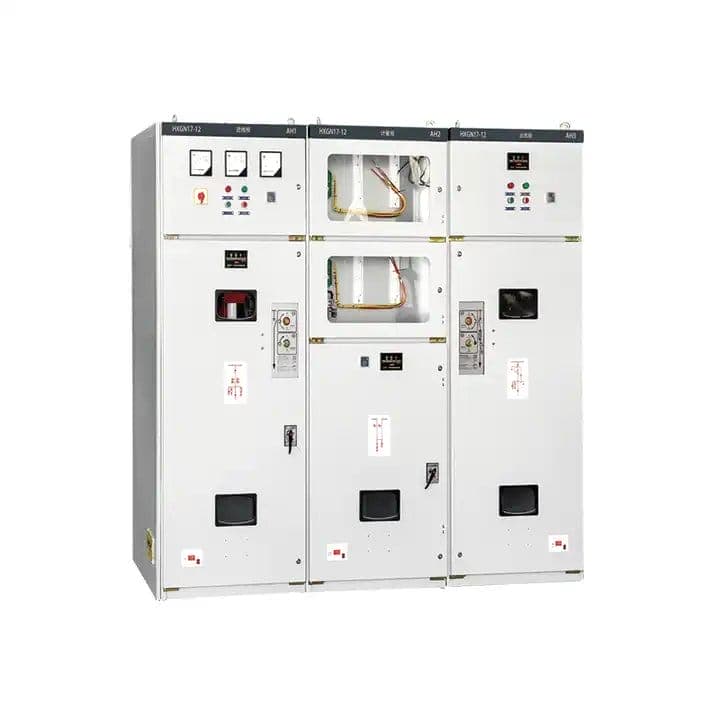

Spannungswerte sind nicht nur eine Angabe auf einem Typenschild; Sie sind der Grundstein vonRing-Haupteinheit(RMU) Leistung, Sicherheit und Langlebigkeit. In Mittelspannungsverteilungsnetzen (typischerweise 6 kV bis 40,5 kV) führt die Auswahl einer RMU mit einer ungeeigneten Nennspannung zu katastrophalen Isolationsfehlern, übermäßiger Teilentladung und Betriebsinstabilität. Bei Lugao Power Co.,Ltd. hat unser Werk Ring-Main-Unit-Lösungen entwickelt, die genau auf die Netzspannungsprofile abgestimmt sind und sicherstellen, dass jede Komponente von den Sammelschienen bis zu den Vakuum-Unterbrechern innerhalb ihres optimalen elektrischen Belastungsfensters arbeitet. In diesem Artikel wird erläutert, warum die Spannungswerte die Spannungsfestigkeit, die Lasttrennfähigkeit und die Fehlertoleranz bestimmen.

Für Versorgungsmanager und Industrieanlageningenieure verhindert das Verständnis der Beziehung zwischen der Nennspannung des Systems und der RMU-Belastbarkeit kostspielige Ausfallzeiten. Eine Ringhaupteinheit, die für 12 kV ausgelegt ist und in einem 24-kV-System eingesetzt wird, ist der doppelten vorgesehenen elektrischen Feldbelastung ausgesetzt, was die Alterung der Isolierung beschleunigt und das Risiko einer Lichtbogenbildung zwischen den Phasen erhöht. Umgekehrt verschwendet die Überauslegung einer RMU für ein Niederspannungsnetz Investitionsausgaben. Unsere Fabrik bei Lugao Power Co.,Ltd. baut anpassbare RMUs mit verifizierten Spannungswerten, die den Standards IEC 62271-200 und GB/T 3906 entsprechen. In diesem umfassenden Leitfaden wird aufgeschlüsselt, wie sich Spannungswerte auf jeden Leistungsparameter auswirken, gestützt auf unsere internen Testdaten und Felderfahrungen.

Verzeichnis

Warum die Nennspannung die Spannungsfestigkeit und Isolationskoordination in einer Ringhaupteinheit bestimmt

Die dielektrische Leistung einer Ringhaupteinheit hängt im Wesentlichen von ihrer Nennspannung ab. Die Nennspannung beeinflusst die elektrischen Abstände, Kriechstrecken und die Art des Isoliermediums (SF6, festes Epoxidharz oder trockene Luft). Für eine Ring-Haupteinheit von Lugao Power Co.,Ltd. konstruiert unser Werk jede RMU mit einer spezifizierten Netzfrequenz-Stehspannung und Blitzimpuls-Stehspannung, die direkt mit der maximalen Betriebsspannung des Systems korrelieren. Nachfolgend finden Sie eine detaillierte Aufschlüsselung, wie die Spannungswerte die Isolationsschwellen festlegen.

• Grundisolationsniveau (BIL):Für eine 12-kV-RMU beträgt die Standard-Blitzstoßfestigkeitsspannung 75 kV Spitze. Bei einer 24-kV-Einheit steigt BIL auf 125 kV. Dieser Anstieg um 66 % erfordert größere Phasenabstände und robuste feste Isolationsbarrieren.
• Teilentladungsanfangsspannung (PDIV):Höhere Nennspannungen erhöhen das Risiko von Teilentladungen exponentiell. Unsere Fabrik testet jede Ring-Haupteinheit mit der 1,5-fachen Nennspannung, um sicherzustellen, dass der PDIV unter 10 pC bleibt. Bei 36 kV erfordert die TE-Kontrolle einen dreischichtigen Epoxidguss.
• Luft- und Kriechstrecke:IEC 62271-1 schreibt Mindestabstände von 60 mm für 12 kV und 120 mm für 24 kV vor. Die Konstruktionen unserer Ringhaupteinheiten umfassen optimiertes Vakuumgießen, um die erforderlichen Abstände zu reduzieren und gleichzeitig die Standards zu übertreffen.
• SF6-Druckabhängigkeit:Bei gasisolierten RMUs erfordern höhere Nennspannungen eine erhöhte SF6-Gasdichte (0,25 MPa für 12 kV gegenüber 0,45 MPa für 40,5 kV), um die dielektrische Steifigkeit aufrechtzuerhalten. Lugao Power Co., Ltd. verwendet auslaufsicher geschweißte Edelstahltanks.

Unser Werk hat Testergebnisse von über 500 RMU-Installationen zusammengestellt. Die folgende Tabelle veranschaulicht den direkten Zusammenhang zwischen der Nennspannung und den wichtigsten Isolationsparametern fürLugao Power Co., Ltd.Ring-Haupteinheit-Serie.

Die Auswahl der richtigen Nennspannung ist nicht optional. Wenn eine Ring-Haupteinheit über ihrer Auslegungsspannung betrieben wird, beginnt innerhalb von zwei Jahren das elektrische Treeing. Unser Werk empfiehlt, immer eine RMU mit einer Nennspannung zu spezifizieren, die der maximalen Betriebsspannung des Netzwerks entspricht oder 10 % höher ist. Lugao Power Co., Ltd. bietet maßgeschneiderte RMUs von 6 kV bis 40,5 kV an, die jeweils durch dielektrische Typprüfungen in unserem zertifizierten Hochspannungslabor validiert werden.

Wie sich Spannungswerte direkt auf die Lasttrennschalt- und Kurzschlussschaltkapazität auswirken

Die Lasttrennschaltleistung und die Kurzschlusseinschaltkapazität einer Ring-Haupteinheit sind nicht statisch; sie skalieren mit der Nennspannung. Bei einem gegebenen physischen Kontaktdesign führt eine Erhöhung der Nennspannung zu einer Erhöhung der Lichtbogenenergie bei Schaltvorgängen. Unsere Fabrikingenieure bei Lugao Power Co.,Ltd. Entwerfen Sie unsere Ringhaupteinheit mit Kontaktgeometrien, die sowohl Spannung als auch Strom gleichzeitig berücksichtigen. Hier erfahren Sie, wie die Nennspannung die dynamische Leistung beeinflusst.

• Fähigkeit zur Lichtbogenlöschung:Bei 12 kV muss ein Lasttrennschalter einen Lichtbogen von etwa 250 V pro mm löschen. Bei 24 kV verdoppelt sich die Lichtbogenspannung, was schnellere Kontakttrenngeschwindigkeiten und verbesserte Lichtbogenkammern erfordert. Unsere RMU verwendet axiale Magnetfeld-Vakuumunterbrecher für eine konstante Leistung bis zu 40,5 kV.
• Herstellungskapazität (Spitzenstrom):IEC-Normen erfordern, dass eine Ringhaupteinheit Einschaltströmen von bis zum 2,5-fachen des Nennkurzschlussstroms standhalten muss. Höhere Systemspannungen verringern jedoch den zulässigen Einschaltstrom, sofern der Kontaktdruck nicht erhöht wird. Lugao Power Co., Ltd. Verwendet Silber-Wolfram-Kontakte, die selbst bei Nennspannungen von 40,5 kV/1250 A einen niedrigen Kontaktwiderstand beibehalten.
• Schaltüberspannungen:Beim Schalten induktiver oder kapazitiver Lasten erzeugen RMUs mit höherer Spannung stärkere Rückzündungsüberspannungen. Unser Werk rüstet unsere Ringhaupteinheit mit RC-Dämpfern oder Überspannungsableitern für Netze über 24 kV aus.
• Kontakterosionsrate:Bei der gleichen Anzahl von Lasttrennvorgängen erodiert eine 36-kV-RMU bei unsachgemäßer Auslegung die Kontakte 40 % schneller als eine 12-kV-Einheit. Unsere Fabrik verwendet CuCr50-Kontaktmaterial, um Erosion zu minimieren und die elektrische Lebensdauer auf 10.000 Schaltspiele zu verlängern.

Nachfolgend finden Sie eine Vergleichstabelle, die zeigt, wie unsere Lugao Power Co.,Ltd. Die Ring Main Unit-Serie behält ihre Leistung über alle Nennspannungen hinweg bei und erfüllt oder übertrifft die Anforderungen der IEC 62271-100.

Unser Werk hat über 2000 Lastbruchtests an unserer Ring Main Unit-Familie durchgeführt. Die Daten bestätigen, dass eine 40,5-kV-RMU bei optimiertem Kontaktdesign eine ähnliche Schaltzuverlässigkeit erreichen kann wie eine 12-kV-Einheit. Lugao Power Co., Ltd. bietet garantierte Kurzschluss-Ein- und Ausschaltkapazitäten für jede Nennspannung. Für kritische Anwendungen wie Windparks oder Rechenzentren empfiehlt unser Werk die Auswahl einer RMU mit einer Nennspannung, die eine Sicherheitsmarge von 15 % über der Nennnetzspannung beinhaltet, um transiente Überspannungen auszugleichen.

Was passiert, wenn Spannungsnennwertabweichungen auftreten – Feldausfallmodi in der Ringhaupteinheit

Praxiserfahrungen des Serviceteams unseres Werks zeigen, dass eine Nichtübereinstimmung der Spannungsnennwerte die zweithäufigste Ursache für den Ausfall von Ring Main Units nach unsachgemäßer Installation ist. Wenn eine für 12 kV ausgelegte RMU an ein 24-kV-System angeschlossen wird, folgen die Folgen einem vorhersehbaren Ausfallverlauf. Das Verständnis dieser Fehlermodi hilft Ingenieuren, von Anfang an korrekte Spezifizierungen vorzunehmen. Lugao Power Co., Ltd. hat weltweit mehr als 150 Fälle von Nichtübereinstimmung dokumentiert.

• Dielektrischer Durchschlag (Phase zu Erde):Die elektrische Feldspannung verdoppelt sich und übersteigt die Spannungsfestigkeit der Isolierung. Innerhalb von 6–12 Monaten treten auf Epoxid-Isolatoren karbonisierte Spuren auf. In unserem Werk kam es zu RMU-Durchführungsüberschlägen, die einen kompletten Austausch der Schaltanlage zur Folge hatten.
• Interner Lichtbogenfehler:Überspannung führt zur Ionisierung der Restluft in Gasräumen. Sogar SF6-isolierte RMUs verlieren ihre dielektrische Fähigkeit, wenn die Nennspannung um 30 % überschritten wird. Die forensische Analyse unserer Fabrik ergab geschmolzene Kupferspritzer von Lichtbogenfehlern in nicht übereinstimmenden Einheiten.
• Vorzeitiges Altern von VT/PTs:Spannungswandler, die für niedrigere Nennleistungen ausgelegt sind, gehen magnetisch in die Sättigung, ziehen übermäßigen Erregerstrom und überhitzen. Dies führt zu einem sekundären Isolationsfehler. In einem Fall explodierte der PT einer 12-kV-RMU nach 8 Monaten in einem 20-kV-System.
• Schäden an der Abschirmung des Vakuumunterbrechers:Höhere Spannungsgradienten beschleunigen den Ionenbeschuss auf der Dampfabschirmung und verringern so die Vakuumintegrität. Unser Werk hat festgestellt, dass ein 12-kV-Unterbrecher, der bei 24 kV verwendet wird, innerhalb von 2.000 statt der Nennschaltungen von 30.000 Vakuumverluste aufweist.
• Probleme mit dem Steuerkreis:Kapazitive Teiler und elektronische Spannungssensoren erzeugen falsche Signale für Schutzrelais, was zu Fehlauslösungen oder Fehlauslösungen führt. Lugao Power Co., Ltd. empfiehlt, Spannungssensoren genau an die Nennleistung der RMU anzupassen.

Um das Risiko zu quantifizieren, führte unser Werk beschleunigte Alterungstests an Proben der Ring-Haupteinheit bei 1,2-facher, 1,5-facher und 2,0-facher Nennspannung durch. Die Ergebnisse sind unten zusammengefasst.

Unser Werk empfiehlt dringend, vor der Auswahl einer Ring-Haupteinheit die maximale Spannung des Systems sowohl unter normalen als auch unter Notfallbedingungen zu überprüfen. Lugao bietet Spannungsprüfungen vor Ort an und kann RMUs mit verbesserter Isolierung für Netzwerke liefern, die anfällig für Spannungsspitzen sind. Verlassen Sie sich nicht allein auf die Spannung auf dem Typenschild; Fordern Sie stets dielektrische Prüfberichte vom Hersteller an.

So wählen Sie die richtige Nennspannung der Ring-Haupteinheit für Ihr Netzwerk aus

Die Auswahl der optimalen Nennspannung für eine Ringhaupteinheit erfordert eine Analyse der Nennspannung des Netzes, der maximalen Dauerbetriebsspannung, der transienten Überspannungspegel und der Höhe. Unser Werk in Lugao hat einen systematischen Auswahlprozess entwickelt, der sicherstellt, dass die RMU über 30 Jahre lang funktioniert. Nachfolgend skizzieren wir eine schrittweise Methodik, die von unseren Energiesystemingenieuren verwendet wird.

• Schritt 1: Bestimmen Sie die höchste Spannung (Um) des Systems.Bei einem 10-kV-Nennsystem beträgt Um normalerweise 12 kV. Bei einer Nennspannung von 20 kV beträgt Um 24 kV. Verwenden Sie immer Um als Basisspannungsnennwert für die RMU.
• Schritt 2: Höhenreduzierung berücksichtigen.Oberhalb von 1000 m wird die Luftisolierung schwächer. Reduzieren Sie alle 100 m über 1000 m die Nennspannung um 1 %. Unser Werk liefert höhenkorrigierte RMUs bis zu 4000 m.
• Schritt 3: Bewerten Sie den Schweregrad der Blitzüberspannung.Regionen mit hohen isokeraunischen Werten (>30 Gewittertage/Jahr) benötigen RMUs mit höherer BIL. Lugao Power Co., Ltd. bietet eine verstärkte Isolierung mit externen Überspannungsableitern.
• Schritt 4: Erwägen Sie zukünftige Netzwerk-Upgrades.Wenn das Verteilungsnetz innerhalb von 10 Jahren von 12 kV auf 24 kV aufgerüstet werden kann, empfiehlt unser Werk den Kauf einer 24 kV-RMU, diese jedoch zunächst mit 12 kV zu betreiben. Dies macht die Investition zukunftssicher.
• Schritt 5: Überprüfen Sie die Kurzschluss-Kompatibilität.RMUs mit höherer Spannung haben typischerweise niedrigere Kurzschlussströme bei gleicher physikalischer Größe. Überprüfen Sie, ob der Nennkurzzeitstrom (1 s) der RMU den Fehlerpegel des Systems überschreitet.

Unser Werk produziert eine Standard-Spannungsnennmatrix für unsere Ring-Main-Unit-Produktlinie. Eine schnelle Auswahl finden Sie in der folgenden Tabelle.

Unser Werk verfügt über ein engagiertes Team für Anwendungstechnik, das Sie bei der Auswahl der Nennspannung für jede Ring-Haupteinheit unterstützen kann. Lugao Power Co., Ltd. Bietet auch benutzerdefinierte Nennwerte auf dem Typenschild, die nicht standardmäßigen Netzspannungen entsprechen. Fordern Sie immer ein Spannungsfestigkeitsprüfzertifikat an, bevor Sie Ihren RMU-Kauf abschließen. Unser Werk führt bei jeder ausgelieferten RMU 100 % routinemäßige dielektrische Tests durch.

Zusammenfassung und umsetzbare Richtlinien von Lugao Power Co., Ltd.

Die Nennspannung ist der kritischste elektrische Parameter, der die Leistung der Ring Main Unit beeinflusst. Von der Isolationskoordination über das Lasttrennschalten bis hin zur langfristigen Zuverlässigkeit sorgt die richtige Nennspannung für Sicherheit, senkt die Gesamtbetriebskosten und verhindert ungeplante Ausfälle. Unsere Fabrik hat fünf wichtige Erkenntnisse für Ingenieure und Beschaffungsspezialisten zusammengefasst.

• Passen Sie die RMU-Nennspannung immer an die höchste Spannung (Um) des Systems an, nicht nur an die Nennspannung.
• Geben Sie für Netzwerke mit häufigen Blitz- oder Schaltüberspannungen eine Ring-Haupteinheit mit 20 % höherem BIL als dem erforderlichen Minimum an.
• Betreiben Sie eine RMU niemals kontinuierlich über 95 % ihrer Nennspannung; Über diesen Schwellenwert hinaus beschleunigt sich die Teilentladung dramatisch.
• Auch die Höhe, der Verschmutzungsgrad und die Umgebungstemperatur wirken sich auf die dielektrische Leistung aus – wenden Sie sich an Lugao Power Co.,Ltd. für Derating-Kurven.
• Investieren Sie in werkseitig durchgeführte dielektrische Tests, um die Spannungsfestigkeit der RMU vor der Installation zu überprüfen.

Das Ring-Main-Unit-Sortiment unserer Fabrik umfasst Nennspannungen von 6 kV bis 40,5 kV, jeweils nach internationalen Standards typgeprüft. Wenn Sie sich für Lugao Power Co.,Ltd. entscheiden, erhalten Sie Zugang zu technischen Lösungen, die die Netzwerkverfügbarkeit maximieren.Kontaktieren Sie noch heute unser Werkfür eine Spannungskompatibilitätsbewertung und erhalten Sie ein individuelles RMU-Datenblatt für Ihr spezifisches Projekt.
