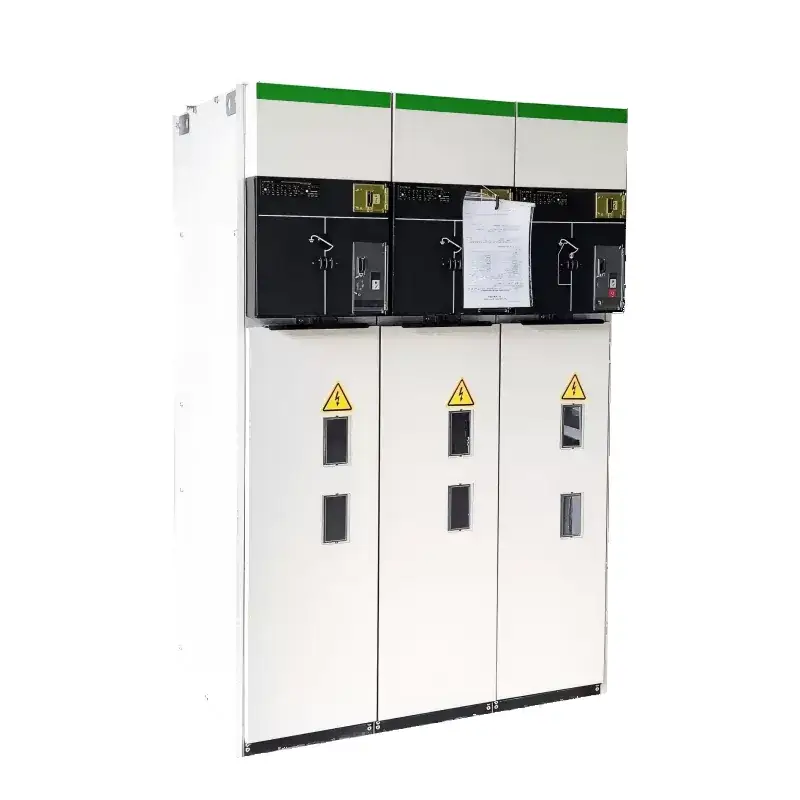

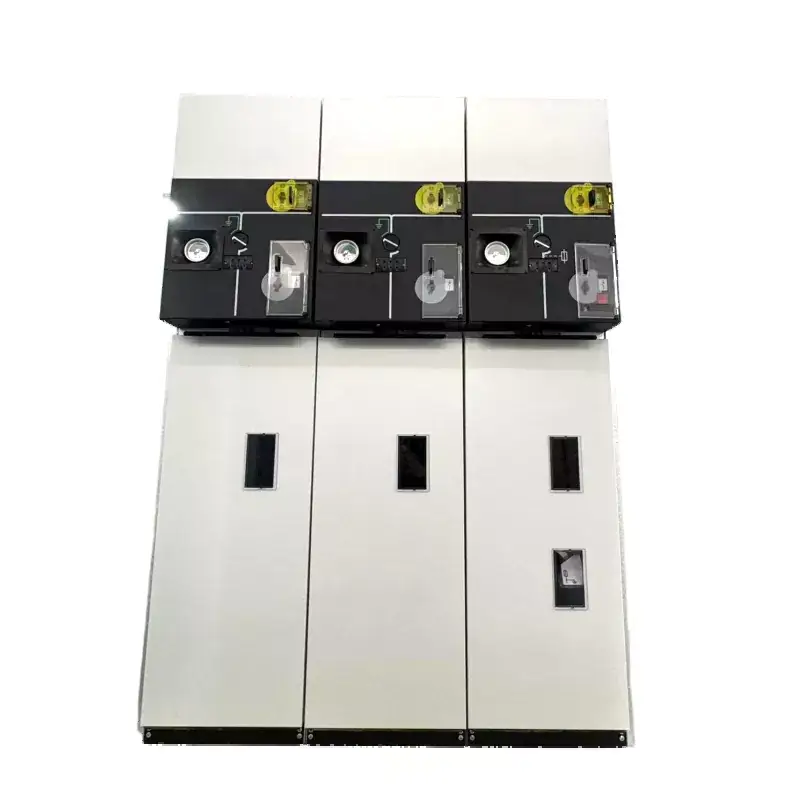

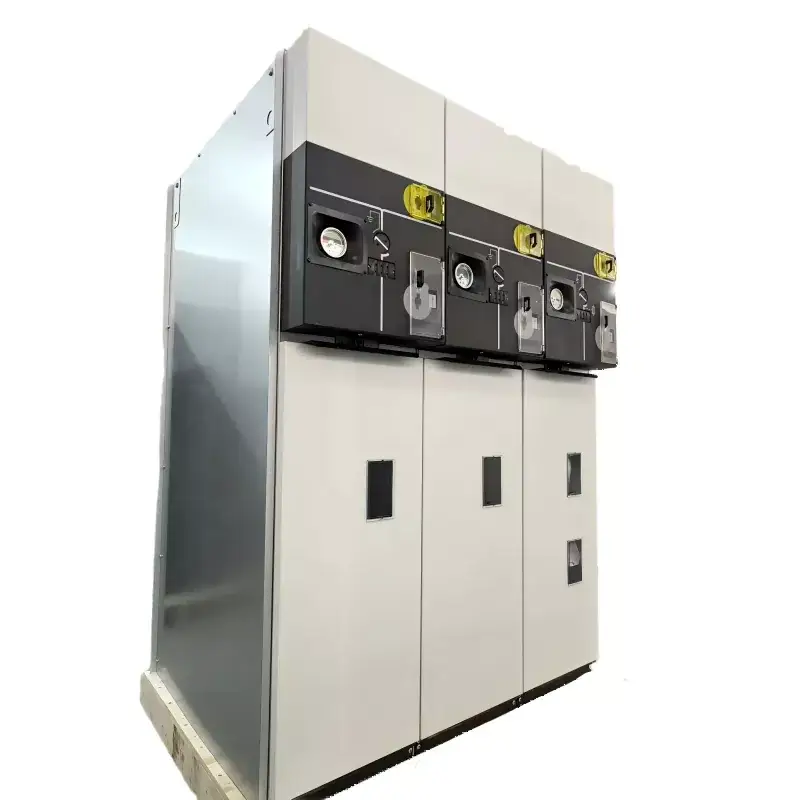

SM6 SF6 Gasisolierte kompakte RMU-Schaltanlage mit Metallgehäuse

Die gasisolierte kompakte RMU-Schaltanlage SM6 SF6 mit Metallgehäuse ist eine Schaltanlage, Sie wissen schon, eine kompakte RMU, die mit SF6-Gas isoliert und metallgekapselt ist. Es handelt sich um einen neueren Typ, bei dem ein SF6-Lastschalter als Hauptschaltelement dient. Im Inneren sind die wichtigen Dinge wie der Leistungsschalter, der Lastschalter und der Trennschalter in einem mit SF6-Gas gefüllten Edelstahlgehäuse versiegelt. Diese Konfiguration sorgt für einen zuverlässigen Betrieb und sorgt für die Sicherheit der Menschen, außerdem ist überhaupt keine Wartung erforderlich. Das ist einer der besseren Aspekte daran. Sie können damit erweiterbare Sammelschienen auswählen, mit denen Sie Dinge nach Belieben kombinieren können, um eine vollständige Modularität zu erreichen. Diese Sammelschienen werden erweitert, bleiben aber sicher isoliert und abgeschirmt. Sie sind klein, flexibel einsetzbar, verfügen über eine gute Verriegelung, sodass nichts schief geht, und die Installation ist ziemlich einfach. Insgesamt hilft es, an Orten wie Verteilerräumen oder Umspannwerken viel Platz zu sparen. Es passt zu verschiedenen Situationen und zu den Bedürfnissen der Benutzer.

Wichtigste technische Parameter

Typisches Schemadiagramm:

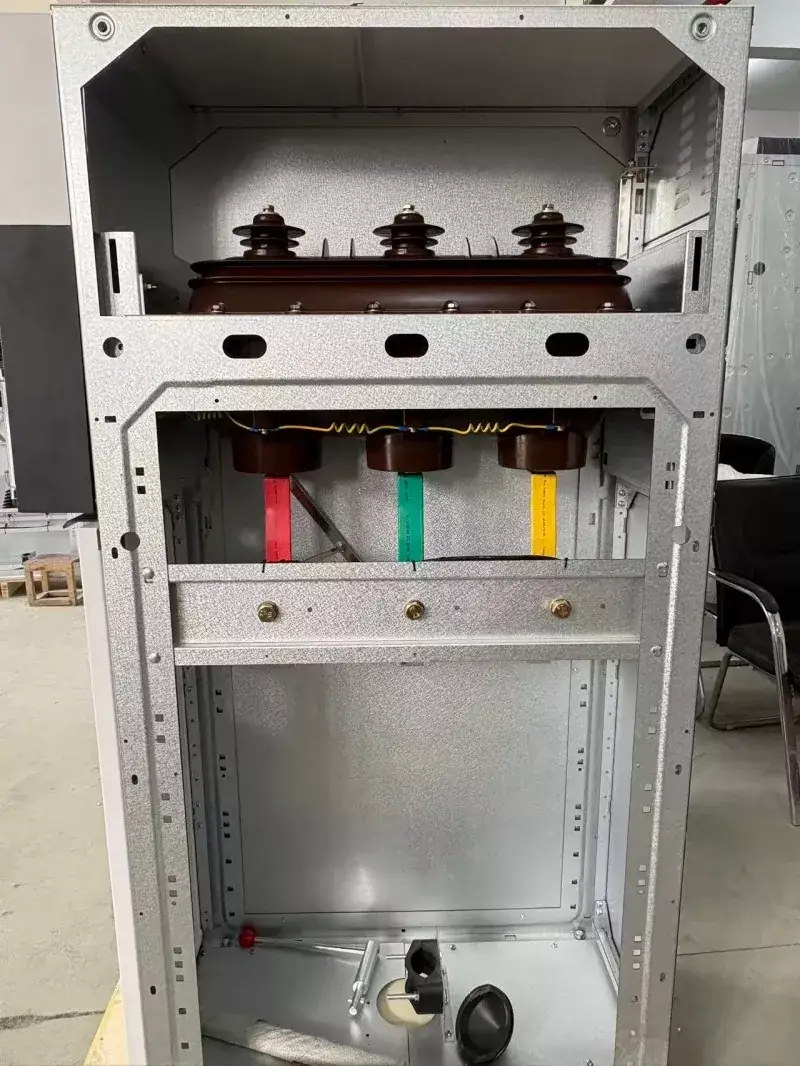

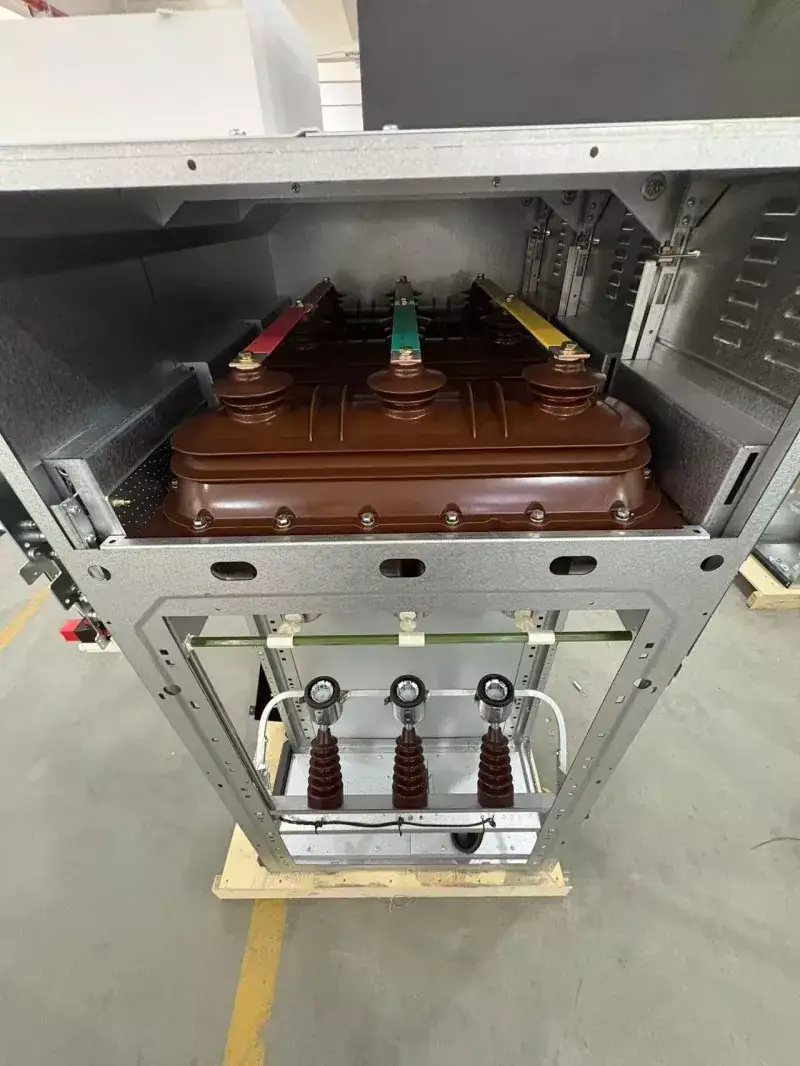

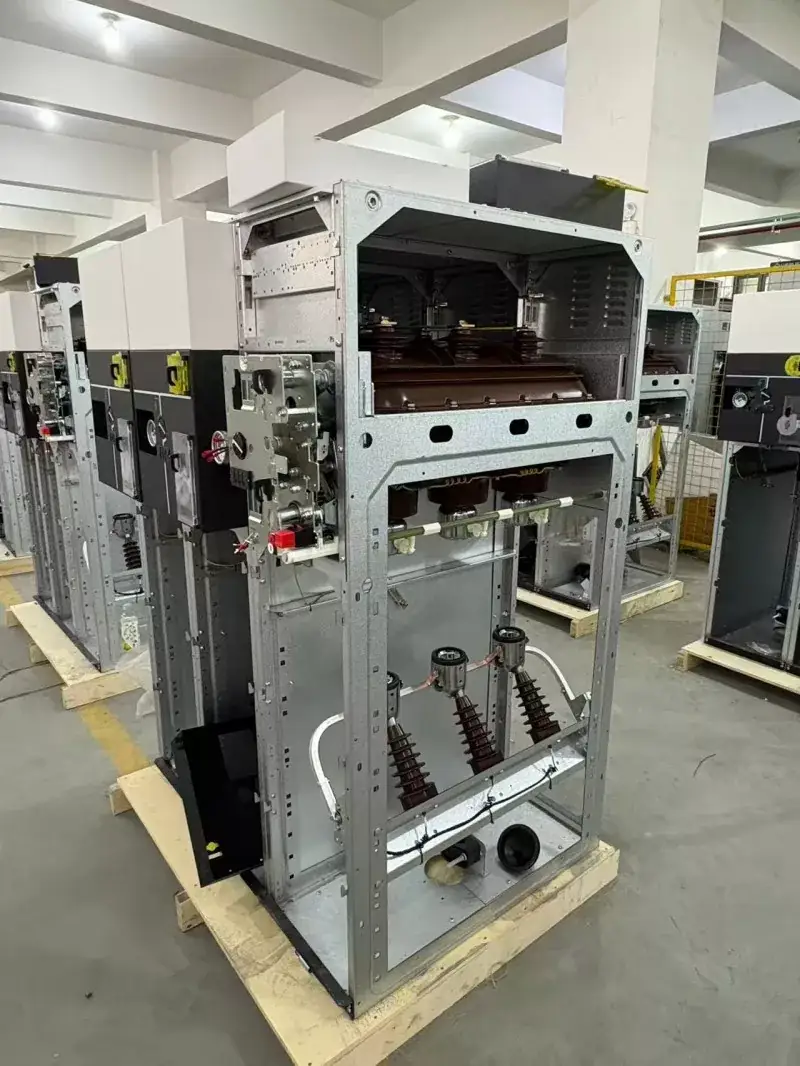

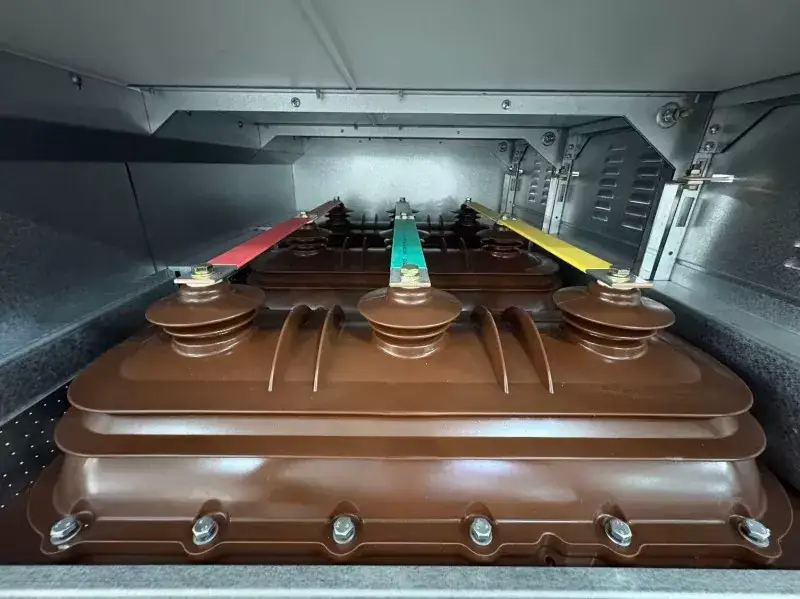

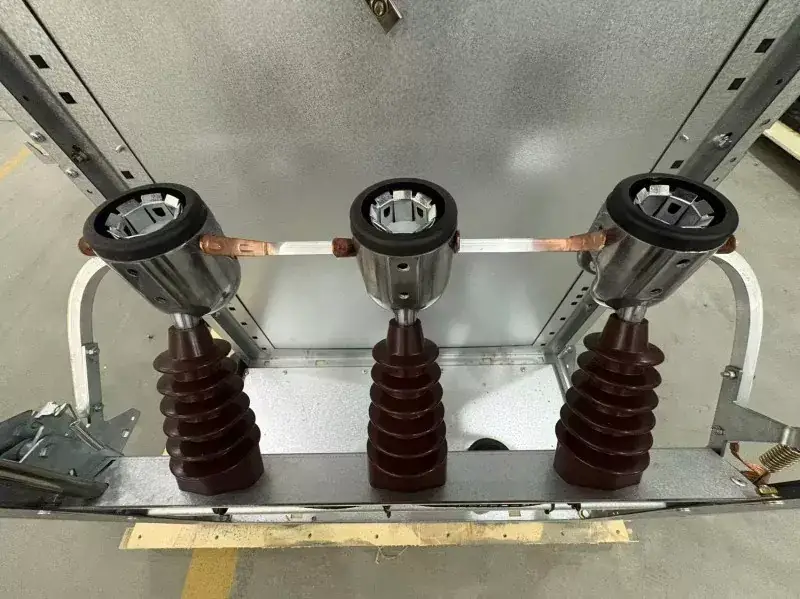

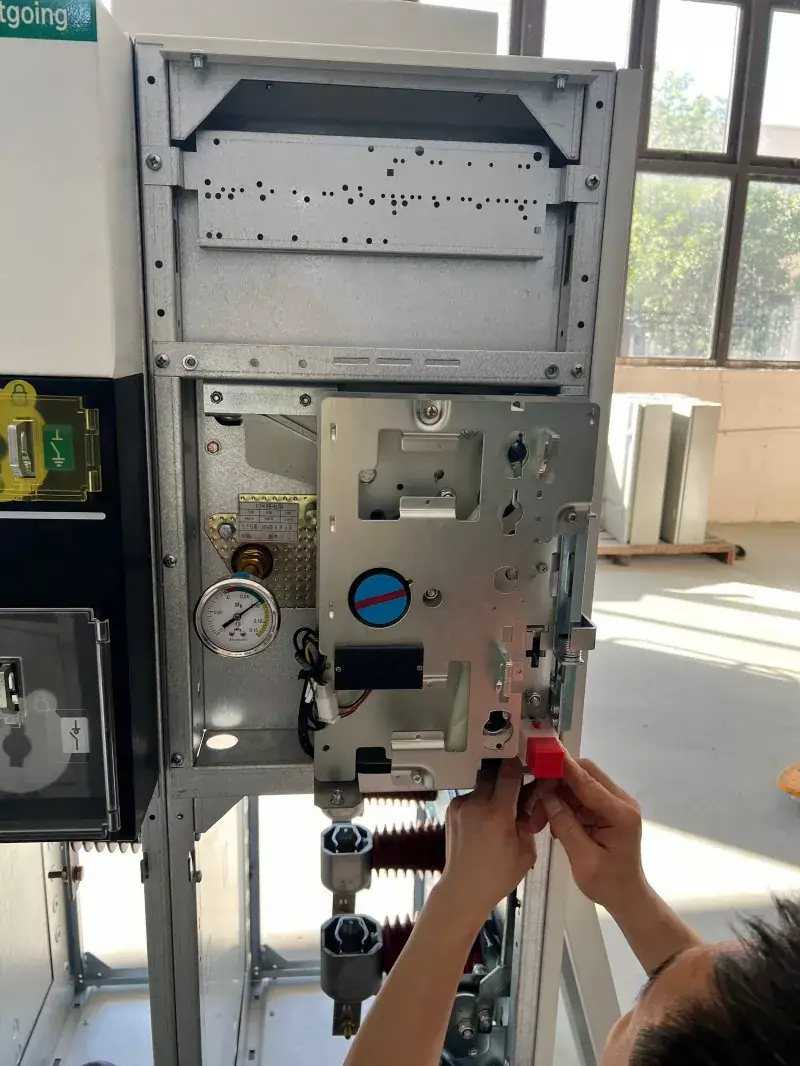

Fabrikschießen:

Warum sollten Sie sich für die LGSM6 RMU entscheiden?

1. Vollständig abgedichtetes Design: Die Gaskammer der gasisolierten, kompakten, metallgekapselten RMU-Schaltanlage SM6 SF6 ist lasergeschweißt, um eine zuverlässige Abdichtungsleistung zu gewährleisten. Durch die Nutzung der hervorragenden Isolations- und Lichtbogenlöscheigenschaften von SF6-Gas werden die Isolationsabstände zwischen Phase und Erde erheblich verkürzt und der niedrige Gasdruck macht es unempfindlich gegenüber Temperaturänderungen.

2. Design des Schalters mit drei Positionen: Dieser Last-/Trennschalter verfügt über drei Positionen: geschlossen, offen und geerdet. Das Design des rotierenden beweglichen Kontakts ermöglicht eine einfache und intuitive Bedienung, und die Sichtbarkeit des Unterbrechungspunkts ist durch das Beobachtungsfenster deutlich sichtbar, wodurch die Anforderungen an die Wartungssicherheit erfüllt werden. Eine umfassende mechanische Verriegelung zwischen den drei Positionen verhindert Fehlbedienungen.

3. Hohe Modularität und Erweiterbarkeit: Module können über feststoffisolierte Sammelschienen oder dedizierte Steckverbinder beliebig kombiniert und erweitert werden, geeignet für einfache Endleitungen ebenso wie für komplexe Ringnetz-Stromversorgungssysteme. Alle Geräte verfügen außerdem über reservierte Schnittstellen für die elektrische Bedienung und Automatisierung.

4. Ultrahohe Schutzart: Das gesamte Schrankgehäuse erreicht die Schutzart IP3X oder IP4X. Ausgestattet mit einer umfassenden mechanischen Verriegelungsvorrichtung gewährleistet es die Sicherheit von Personal und Ausrüstung. Zur gezielten Druckentlastung ist der Schrank mit einem Druckentlastungskanal ausgestattet.

Häufig gestellte Fragen

•Muss diese Art von gasisolierten, kompakten, metallgekapselten RMU-Schaltanlagen vom Typ SM6 SF6 regelmäßig gewartet werden?

Nein. Da alle stromführenden Teile in einer mit SF6-Gas gefüllten Edelstahlkammer versiegelt sind, sind sie vollständig von äußeren Verunreinigungen, Feuchtigkeit und Oxidation isoliert. Für den Routinebetrieb müssen lediglich die mechanischen Bewegungen des Steuerkastens und die Instrumentenanzeigen auf ordnungsgemäße Funktion überprüft werden.

•Ist ausreichend Platz für Kabelanschlüsse vorhanden? Ist die Installation einfach?

Lugao hat die Anordnung des Kabelraums optimiert und bietet ausreichend Platz für Kabelverbindungen, was die Herstellung von Kabelanschlüssen und die Installation von Erdungsdrähten erleichtert.

•Wie lang ist die Produktlebensdauer?

Unter normalen Betriebsbedingungen beträgt die vorgesehene Lebensdauer des Produkts im Allgemeinen bis zu 30 Jahre. Gaskästen aus Edelstahl weisen eine hohe Korrosionsbeständigkeit auf und die mechanische Lebensdauer des Hauptschalters (z. B. eines Lastschalters) kann typischerweise mehr als 5.000 Zyklen erreichen.

•Verfügt Ihr Unternehmen über Lagerbestände? Wie lange ist die Lieferzeit?

Reguläre Bestellungen können innerhalb von ca. 15 Werktagen versandt werden. Spezielle kundenspezifische Lösungen (z. B. Hochstrom, nicht standardmäßige Spannung) benötigen in der Regel 15–30 Tage.
