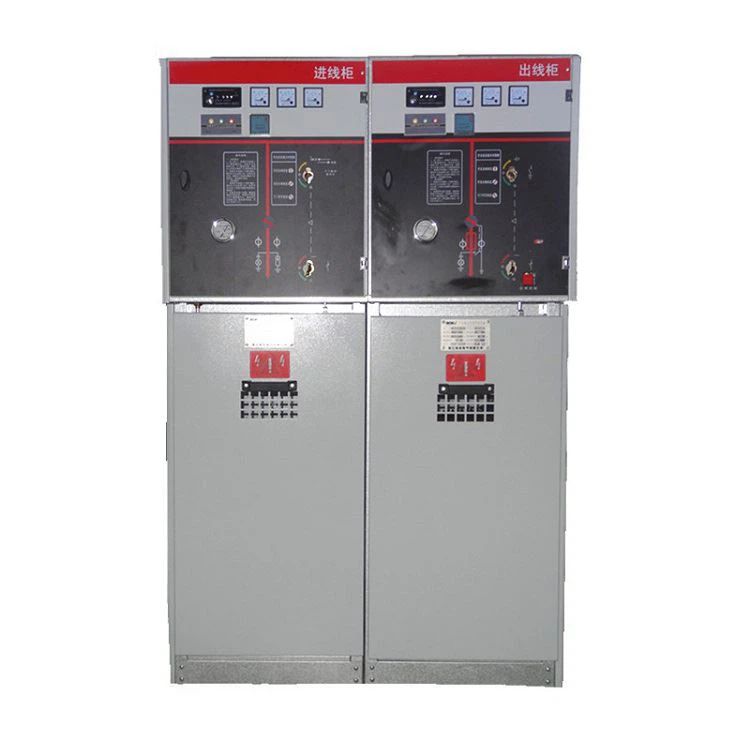

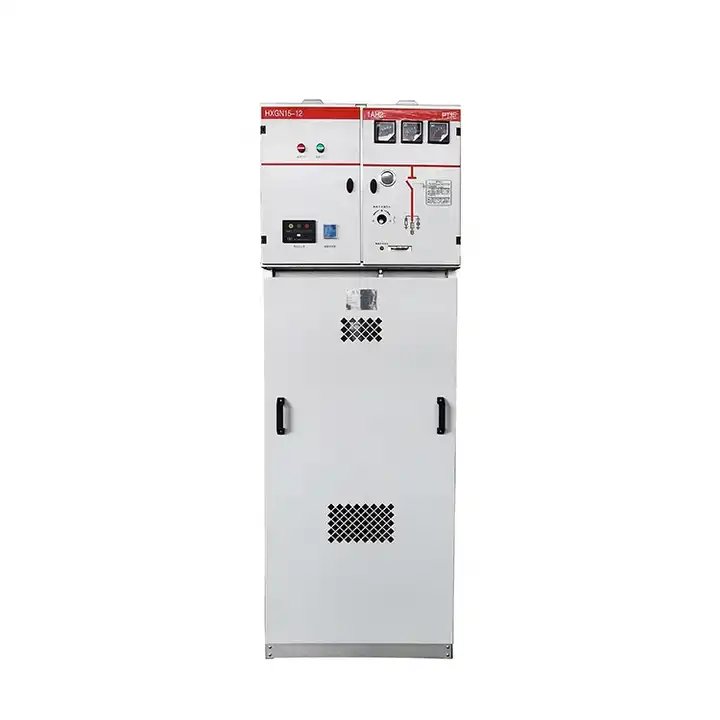

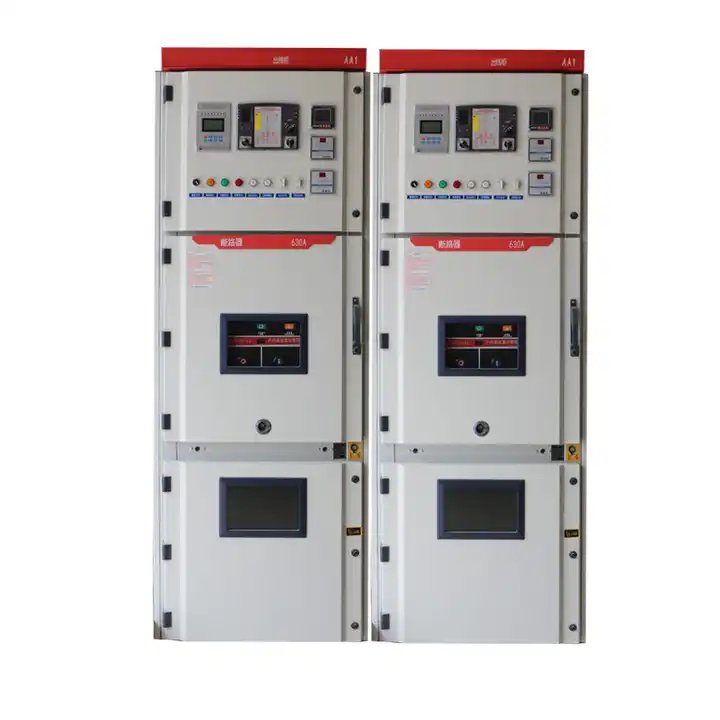

12KV Fixed AC-Metall-geschlossene Schaltanlage, die durch Lugao gefertigt ist. Die Schaltanlage steht als zuverlässige Lösung für eine Vielzahl von Anforderungen innerhalb von Sekundärverteilungssystemen.
Lugao, ein führender Anbieter von Hochspannungsschaltanlagen, präsentiert die HXGN 口 -12-Umweltgas-isolierte RMU, eine umfassende Verteilungsausrüstung, die für 12-kV-, Drei-Phasen-, AC 50Hz-, Single-Busbar- und Single-Busbar-Abschnittssysteme ausgelegt ist. Dieses Produkt verfügt über einen einfachen Konstruktion, einen flexiblen Betrieb, eine zuverlässige Verriegelung und eine einfache Installation und bietet zufriedenstellende technische Lösungen für verschiedene Anwendungen und Benutzer. Die RMU nutzt die Integration von Erfassungstechnologie und Information in Verbindung mit fortgeschrittenen technischen Leistung und bietet einfache und flexible Konfigurationsoptionen, um die sich entwickelnden Marktanforderungen gerecht zu werden und die Anforderungen an die Grid Intelligence zu entsprechen.
Diese umwelt- und zivile Kabelring-Netzwerke und Verteilungsnetzwerk-Terminalprojekte zugeschnitten, zeichnet sich umweltgas-isoliertes RMU bei der Akzeptanz und Verteilung der elektrischen Energie aus. Seine Vielseitigkeit strahlt in städtischen Wohngebieten, kleinen Sekundärunterlagen, Schaltstationen, Kabelzweigkästen, Kastenuntersuchungen, Industrie- und Bergbauunternehmen, Einkaufszentren, Flughäfen, U -Bahnen, Einrichtungen zur Erzeugung von Windkraft, Krankenhäusern, Stadien, Eisenbahnen, Tunneln und verschiedenen anderen Standorten an. Das HXGN 口 -12 Umweltgas isoliertes RMU ist eine zuverlässige und anpassbare Lösung für eine Vielzahl von Anwendungen in der sich ständig ändernden Landschaft der elektrischen Verteilung.
Umgebungslufttemperatur:
Maximale Lufttemperatur: +40 ℃,,
Mindestlufttemperatur: -15 ℃;
Höhe: ≤ 1000 m;
HXGN-12 Typ SwitchGearhumity:
Täglicher Durchschnittswert der relativen Luftfeuchtigkeit: ≤ 95%
Monatlicher Durchschnittswert der relativen Luftfeuchtigkeit: ≤ 90%
Die Umgebungsluft wird nicht signifikant durch Staub, Rauch, ätzende und/oder brennbare Gase, Dämpfe oder Salz verschmutzt.
Das HXGN 口 -12 Umweltgas isoliert RMU erfüllt nicht nur relevante nationale Standards, Stromindustriestandards und internationale Benchmarks, sondern übertrifft sie auch. Die Schlüsselkomponenten, einschließlich der Schalter- und Hauptkomponenten der Hauptkomponenten, sind in ein Modul mit leitenden Teilen integriert, die in feste Isolierungspaketen eingeschlossen sind. Die Verwendung von abgeschirmten Kabelverbindungen verbessert die Sicherheit, während die Funktionseinheiten -Buskaros abgeschirmtes Busisolierung aufweisen, um einen sicheren Betrieb zu gewährleisten.
Der Betriebsmechanismus, der einen Federmechanismus nutzt, hat eine mechanische Lebensdauer von mehr als 10.000 Zyklen. Insbesondere ermöglicht das Gerät eine Remote-Überwachung und die Echtzeit-Geräte-Statusverfolgung und ermöglicht den unbeaufsichtigten Betrieb. Dieses überlegene Leistungsverteilungsgerät bietet eine kostengünstige Stromversorgungseinheit, die Optionen wie eine Vakuumschaltereinheit (630A, 20-25 ka) und eine Vakuumlastschaltereinheit (630A, 20-25 ka) bietet. Das HXGN 口 -12 ist eine fortschrittliche Lösung, die Sicherheit, Effizienz und modernste Technologie im Bereich der Stromverteilung kombiniert.
NEIN | Artikel | Einheit | Parameter | ||
1 | Nennspannung | KV | 12 | 24 | 36 |
2 | Bewertungsfrequenz | Hz | 50/60 | ||
3 | Bewertungsstrom | A | 630/800 | 1630 | |
4 | 1 min Stromfrequenz standspalten Sie Spannung (nass/trocken) | KV | 38/48 | 50/60 | 70/80 |
5 | Blitzimpuls standspalten | KV | 75 | 125/150 | 195 |
6 | Bewertungsstrom mit Kurzschluss (Peak) | KV | 80 | 63 | 50/40 |
7 | Bewertete aktive Last und Schließungsschaltungsstrom | Die | 63 | 50 | 50/40 |
8 | Bewertungsstrom | A | 1700 | 1200 | 800 |
9 | Bewertungsstrom mit Kurzschlusskreis (Peak) | Die | 80 | 63 | 50/40 |
10 | Ladung des Nennkabels (Leitung) Bruchstrom | A | 50 und 10 | ||
11 | Kabelladungsstrom in Erdfehler brechen | A | 20 | 20 | 50 |
12 | Bewertungsstrom (Peak) bewertet (Peak) | Die | 80 | 63 | 50/40 |
13 | Kurzzeit stand den Strom (2s) | Die | 31.5 | 25 | 16 |
14 | Mechanismusleben | Mal | 5000 | 2000 | 2000 |
