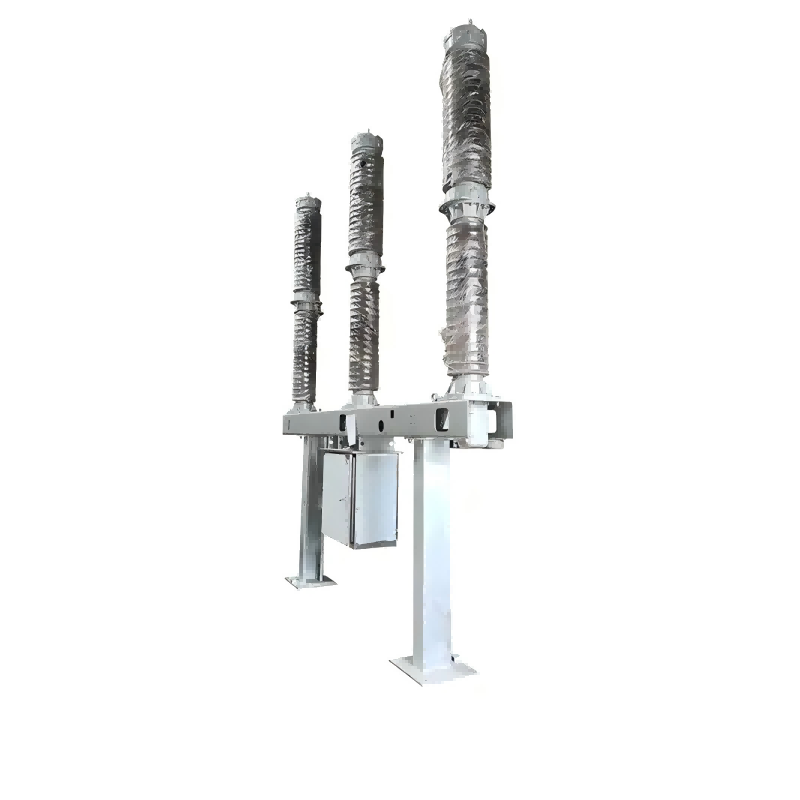

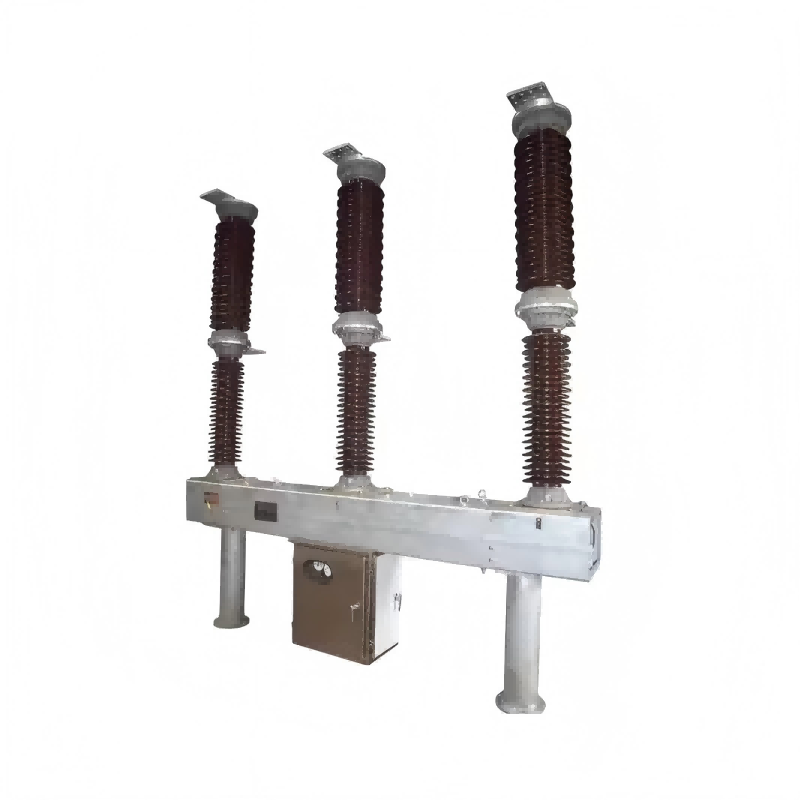

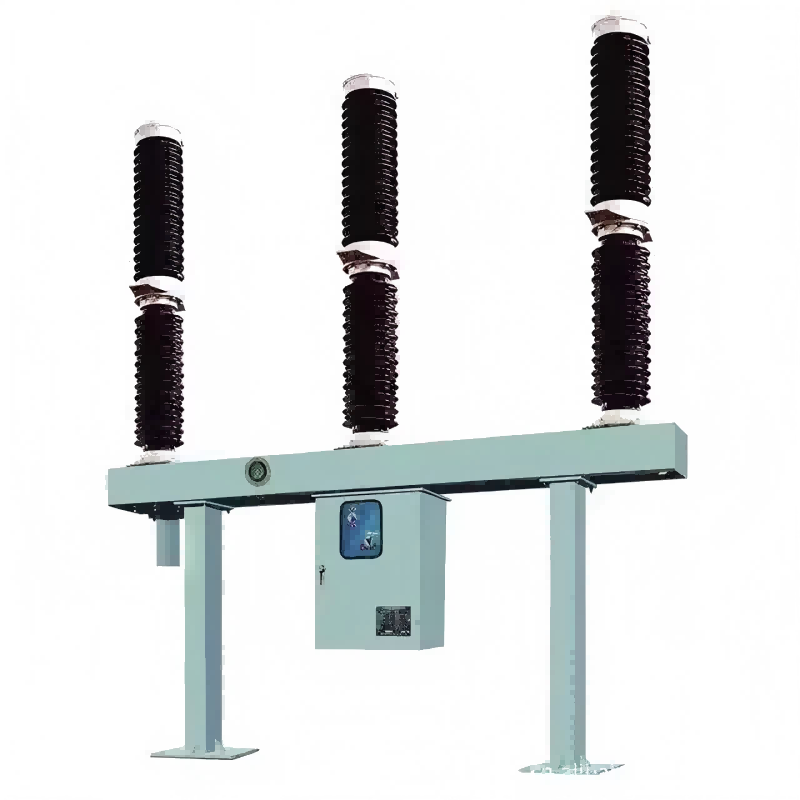

Dreipoliger Hochspannungs-Gas-Leistungsschalter 220 kV 330 kV SF6

Lugao Power Co., Ltd. verfügt über eine spezialisierte Werkstatt, die sich der Herstellung von dreipoligen Hochspannungs-Gasleistungsschaltern 220 kV und 330 kV SF6 widmet. Seine Designtechnologie ist branchenführend. Die SF6-Leistungsschalter der LW-Serie nutzen eine Eindruck-Lichtbogenlöschkammer und eine selbstverstärkende Lichtbogenlöschtechnologie, wobei Schwefelhexafluoridgas sowohl als isolierendes als auch lichtbogenlöschendes Medium verwendet wird. Eine separate Lichtbogenlöschkammer erzeugt beim Öffnungsvorgang einen Luftstrom, der den Lichtbogen kühlt und den Strom unterbricht.

Anfrage absenden

Produktbeschreibung

Produkteinführung

Die dreipoligen Hochspannungs-Gas-Leistungsschalter 220 kV 330 kV SF6 sind dreipolige/einpolige AC 50 Hz/60 Hz-Hochspannungs-Energieübertragungs- und Transformationsgeräte für den Außenbereich, die zum Öffnen oder Abschalten von Nennstrom, Fehlerstrom oder Schaltleitungen sowie zum Schutz, zur Steuerung und zum Betrieb von Stromübertragungs- und -verteilungssystemen verwendet werden. Sie können Öffnungs-, Schließ- und schnelle automatische Wiederschließvorgänge durchführen. Die Nennspannungen reichen von 45 kV bis 330 kV, und das Kernsystem besteht aus einer Stützporzellanbuchse, einer Lichtbogenlöscheinheit, einem Hydraulik-/Federantriebsmechanismus und einem intelligenten Dichteregler. Die unabhängige Lichtbogenlöschkammer erzeugt während des Öffnungsvorgangs einen Druckluftstrom, um den Lichtbogen effizient zu kühlen und den Strom zu unterbrechen. Ein vollständig geschlossenes Gaszirkulationsdesign gewährleistet einen zuverlässigen Betrieb in verschiedenen Umgebungen. Sie zeichnen sich durch einen einfachen Aufbau, einfache und schnelle Wartung, geringen Stromverbrauch, geringen Betriebsenergiebedarf, hohe Zuverlässigkeit, einfache Installation und geringe Geräuschentwicklung aus.

Spezifikation

Typ	Outdoor, Porzellanbuchse
Frequenz	50Hz/60Hz
Betriebsspannung des Systems	132 kV
Nennspannung	145 kV/220 kV/330 kV
Bedienablauf	O-0,3s-CO-3min-CO
Anzahl der Auslösespulen	2
Anzahl der Schließspulen	1
Anzahl Hilfskontakte:	10NO,10NC
Abschreckmedium	SF6
Anzahl der Pausen pro Phase	1
Zeit, die der Motor benötigt, um die vollständig entladene Federform in die vollständig geladene Position aufzuladen	<30Sc

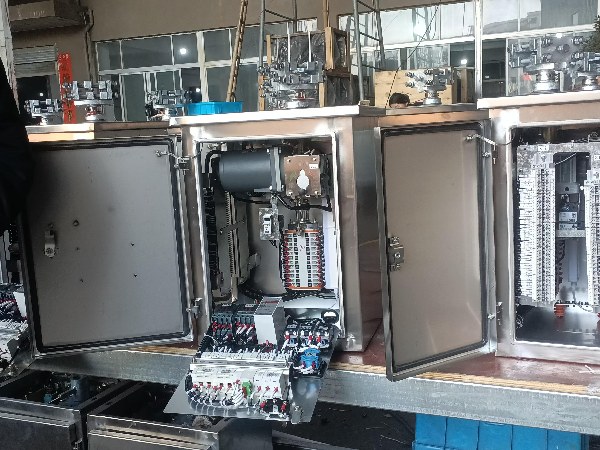

Art des Betätigungsmechanismus	Federladung
Nennfrequenzspannungsfestigkeit (bei einer Höhe von weniger als 1000 m)	325 kV
Bewerteter Blitzimpuls Spannungsfestigkeit (bei einer Höhe von weniger als 1000 m)	750 kV
Betriebsmechanismus	Einpolig, dreipolig
Kriechalter Abstand	31 mm/kV
Bemessungsunterbrechungsstrom	31,5 kA/3 Sek
Normaler Nennstrom	3150A
Nenn-Kurzschluss-Einschaltstrom	80 kA Spitze
