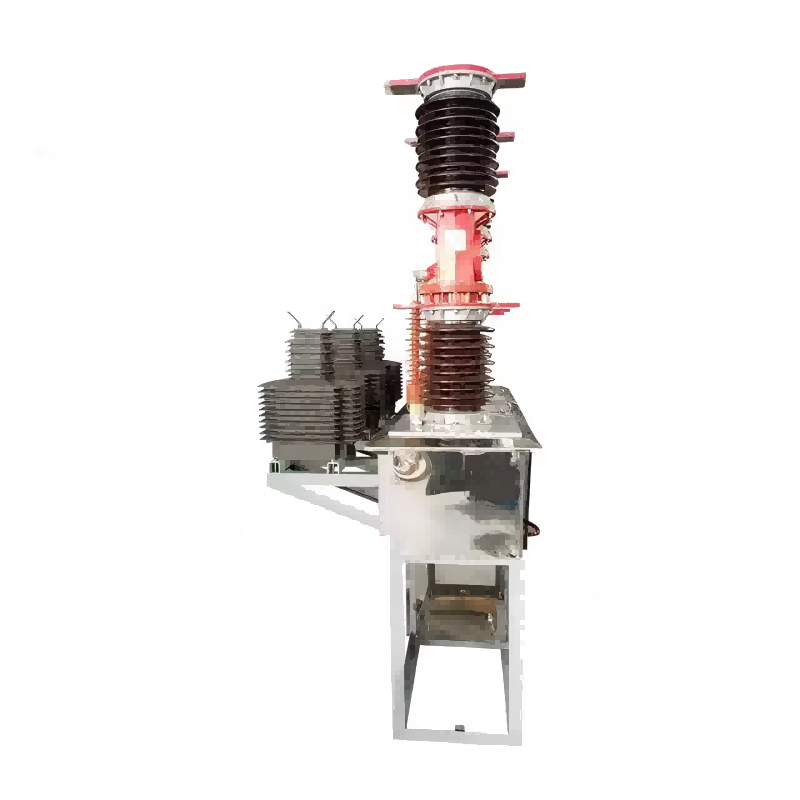

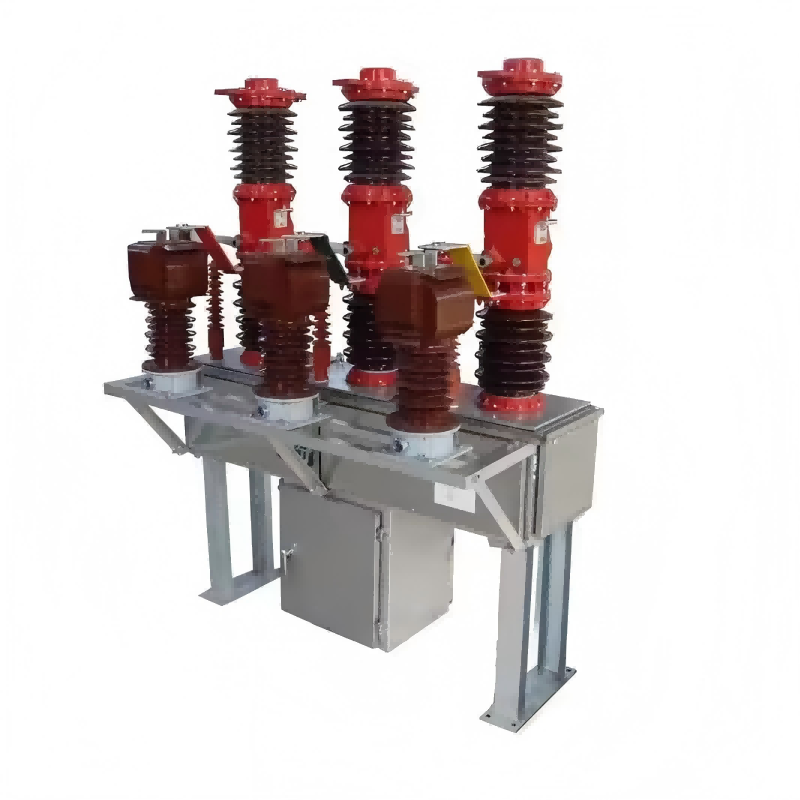

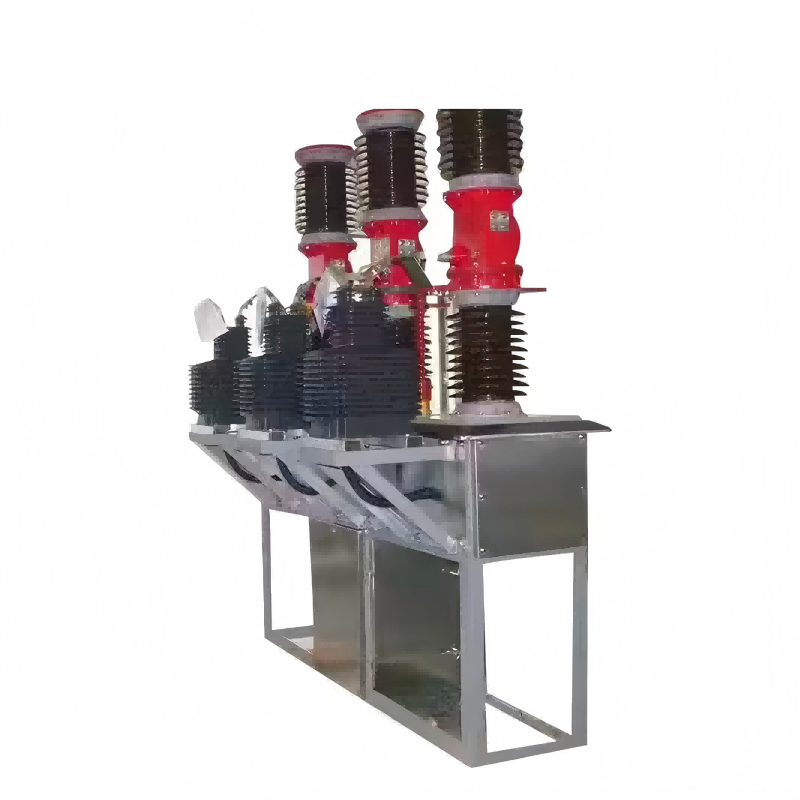

Dreiphasiger Hochspannungs-Vakuum-Leistungsschalter mit 35 kV und 40,5 kV und Transformator

Lugaos unabhängig entwickelter und produzierter dreiphasiger Hochspannungs-Vakuum-Leistungsschalter mit 35 kV und 40,5 kV mit Transformator eignet sich für Stromverteilungsnetze zwischen Städten, gewährleistet einen sicheren Betrieb des Stromnetzes und bietet Kurzschlussschutz. Es verfügt über eine gute Dichtleistung und ist einfach zu installieren und zu warten. Es wurde von Kunden im In- und Ausland gelobt.

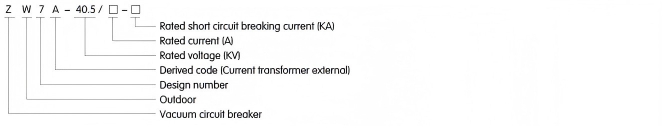

Modell:ZW7-40.5

Anfrage absenden

Produktbeschreibung

Produkteinführung

Der dreiphasige Hochspannungs-Vakuum-Leistungsschalter mit 35 kV und 40,5 kV mit Transformatoren ist für den Einsatz in dreiphasigen Stromversorgungssystemen mit 50 Hz und einer Nennspannung von 40,5 kV konzipiert. Sie dienen zum Trennen und Zuschalten von Laststrom, Überlaststrom und Kurzschlussstrom.

Spezifikation

NEIN.	Beschreibung			Einheit	Daten
1	Nennspannung			KV	40.5
2	Bewerteter Isolationsgrad	1min Netzfrequenz-Spannungsfestigkeit	Trockentest	KV	95
		1min Netzfrequenz-Spannungsfestigkeit	Nasstest		80
		Blitzstoßfestigkeit (Spitze)			185
3	Nennstrom			A	1250；1600；2500
4	Bemessungskurzschlussausschaltstrom			KA	20；25；31,5
5	Bewerteter Betriebsablauf				O-0,3s-CO-180s-CO
6	Nenn-Kurzschluss-Ausschaltstromzyklus			Kampf	12
7	Bemessungs-Kurzschluss-Schließstrom (Spitzenwert)			KA	50;63;80
8	Bewerteter Spitzenstrom			KA	50;63;80
9	Bemessungskurzschlussfestigkeitsstrom			KA	20;25;31,5
10	Bemessungskurzschlussdauer			S	4
11	Kontaktöffnungsabstand			MM	22±2
12	Kontaktöffnungsabstand			MM	4±1
13	Durchschnittliche Fahrgeschwindigkeit			MS	1,5 ± 0,2
14	Durchschnittliche Schließgeschwindigkeit			MS	0,7 ± 0,2
15	Rücksprungzeit beim Schließen des Kontakts			MS	≤2
16	Synchronisationszeitdifferenz der dreiphasigen Hauptschalter (Unter-)Schaltung			MS	≤2
17	Schließzeit			MS	≤150
18	Reisezeit			MS	≤60
19	Mechanische Lebensdauer			Kampf	10000
20	Bemessungsbetriebsspannung – Spannung des Hilfsstromkreises			V	DC110/220 AC110/220
21	Gleichstromwiderstand jedes Phasenkreises (ohne Transformator)			μΩ	≤100
22	Gewicht			KG	800

Normale Betriebsumgebung

• Umgebungslufttemperatur: Obergrenze +40 °C, Untergrenze -30 °C (allgemeine Gebiete), -40 °C (Höhe in kalten Gebieten);

• Höhe: ≤ 1000 m (Mit zunehmender Höhe erhöht sich der Nennisolationsgrad entsprechend);

• Abendwinddruck: Nicht mehr als 700 Pa (entspricht einer Windgeschwindigkeit von 34 m/s);

• Seismische Intensität: Nicht mehr als 8°C;

• Verschmutzungsgrad: Stufe IV;

• Maximaler täglicher Temperaturunterschied: Nicht mehr als 25°C

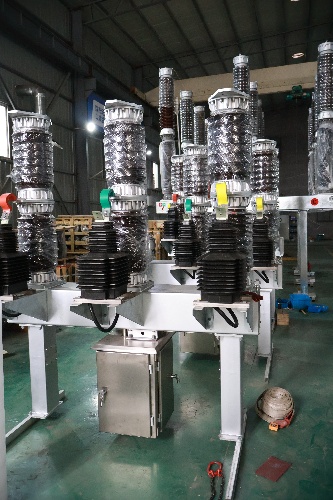

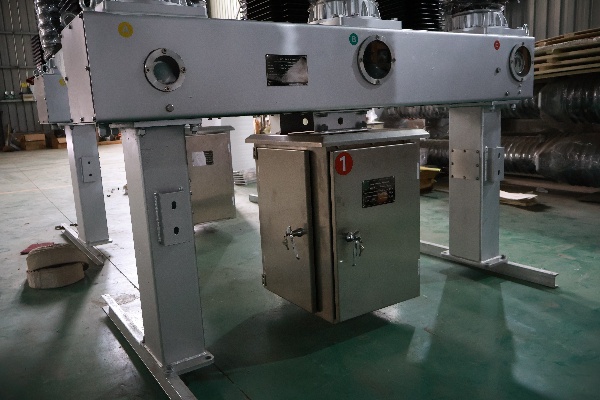

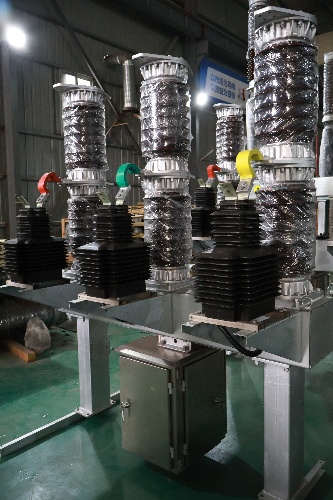

Produktdetails
