Hochspannungs-Vakuum-Leistungsschalter vom Typ 11KV VK

LiuGao ist stolz darauf, ein engagierter Hersteller von Vakuum-Leistungsschaltern für den Außenbereich zu sein. Der Hochspannungs-Vakuum-Leistungsschalter vom Typ 11KV VK, ein Eckpfeiler der Stromverteilungsausrüstung für den Außenbereich, ist für eine Nennspannung von 12kV und dreiphasigen Wechselstrom bei 50Hz ausgelegt. Dieser Leistungsschalter wird hauptsächlich in verschiedenen Umgebungen wie ländlichen Stromnetzen, städtischen Stromnetzen, Eisenbahnen, Bergwerken, Häfen und anderen Stromverteilungssystemen eingesetzt und spielt eine entscheidende Rolle bei Freileitungen im Freien. Der Leistungsschalter ZW10-12F wurde mit Präzision zum Unterbrechen und Schließen von Lastströmen, zum Reagieren auf Überlastströme und zur Bewältigung von Kurzschlussströmen innerhalb des Stromnetzes entwickelt und dient als wichtige Komponente zum Schalten und Schützen des Stromnetzes. Durch sein robustes Design und seine Outdoor-Kompatibilität eignet es sich gut für vielfältige Anwendungen und gewährleistet eine zuverlässige Leistung unter unterschiedlichen Umgebungsbedingungen. Wählen Sie LiuGao für bahnbrechende Innovationen, die die Maßstäbe für Vakuum-Leistungsschalter für den Außenbereich neu definieren.

Anfrage absenden

Produktbeschreibung

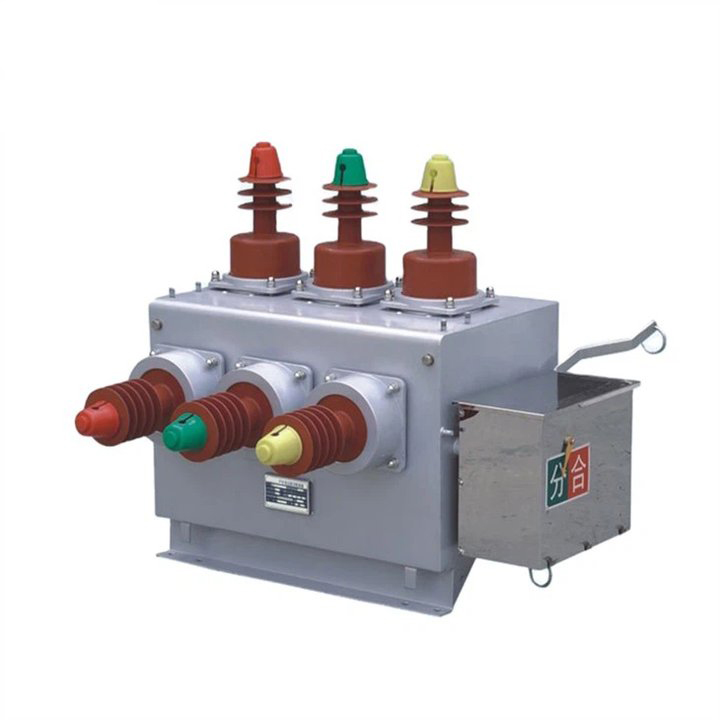

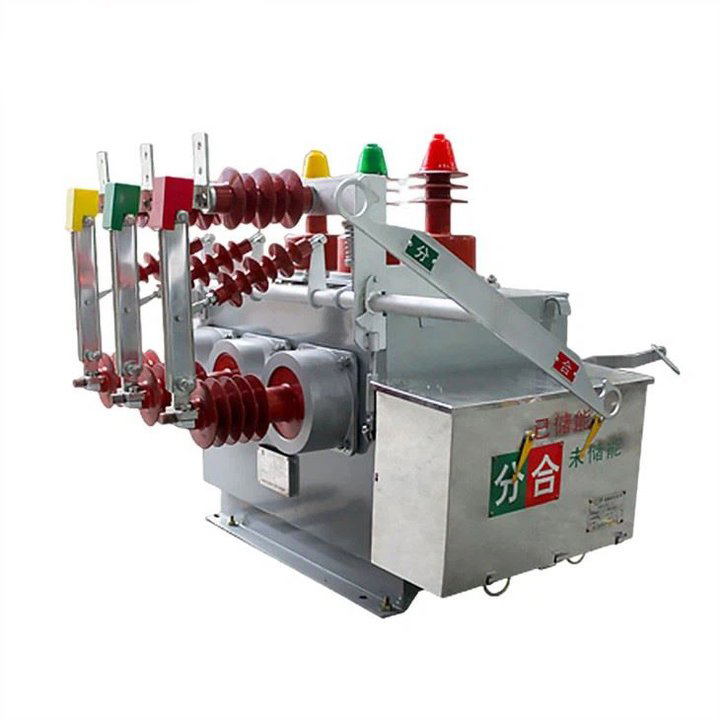

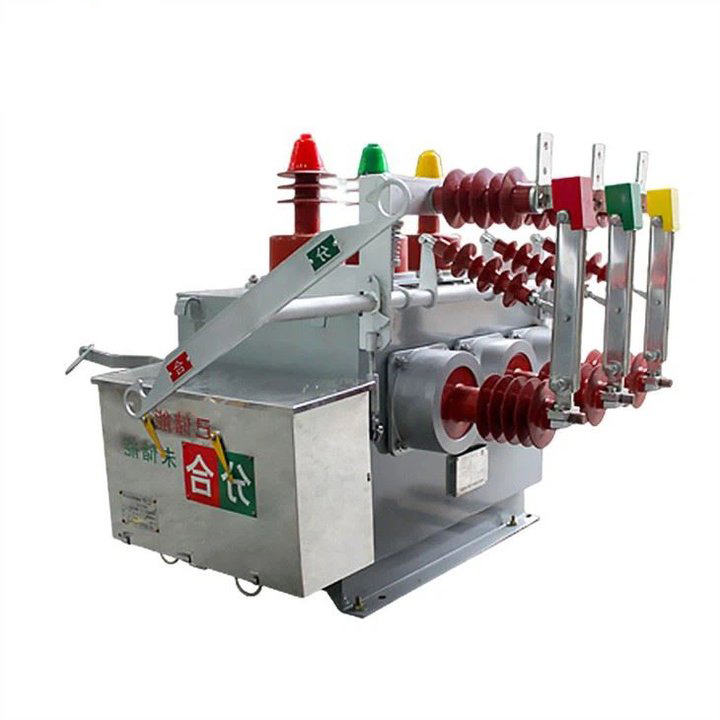

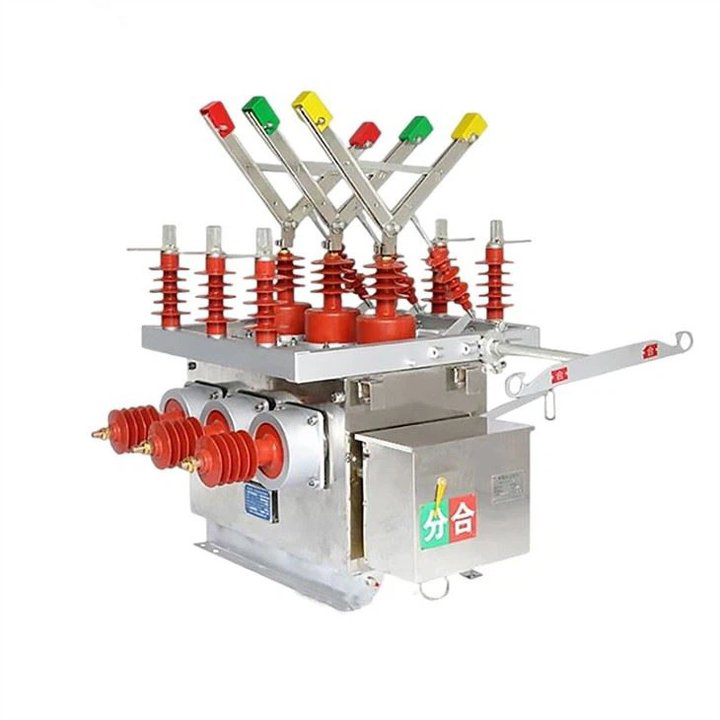

Liugao ist ein Lieferant von Hochspannungs-Vakuum-Leistungsschaltern vom Typ 11 kV VK. Der HV-Vakuum-Leistungsschalter ZW10-12 für den Außenbereich (ZW10-12, ZW10-12F, ZW10-12G) ist ein Stromverteilungsgerät für den Außenbereich, das für eine Nennspannung von 12 kV und drei Phase AC 50Hz. Es findet Anwendung in ländlichen Stromnetzen, städtischen Stromnetzen, Eisenbahnen, Bergwerken, Häfen und anderen Stromverteilungssystemen. Es wurde speziell für Freileitungen im Freien entwickelt und bewältigt effektiv Aufgaben wie das Unterbrechen und Schließen von Lastströmen, Überlastströmen und Kurzschlussströmen im Stromnetz und gewährleistet gleichzeitig den Schutz und die Umschaltung des Stromnetzes.

Unser HV-Vakuum-Leistungsschalter ZW10-12 für den Außenbereich (ZW10-12, ZW10-12F, ZW10-12G) verfügt im Inneren über spezielle Antikondensationsmaßnahmen, die eine optimale Isolierung innerhalb des Gehäuses gewährleisten. Die Übertragungsmethode basiert auf patentierter Technologie und ermöglicht eine einfache Installation und einen zuverlässigen Betrieb, um Leistungsproblemen des Leistungsschalters vorzubeugen, die durch mechanische Ausfälle verursacht werden. Dieser Hammer arbeitet ohne Öl oder Gas, was zu einer kompakten und leichten Bauweise führt. Mit CT-Schutz kann es große Shunt-Ströme aufnehmen, wodurch die Verschmutzung minimiert und der Wartungsbedarf entfällt. Der Steuermodus kann elektrisch oder manuell sein und bietet so Vielseitigkeit bei Betrieb und Wartung.

Zusammenfassend zeichnet sich der HV-Vakuum-Leistungsschalter ZW10-12 für den Außenbereich durch sein robustes Design, seine effiziente Leistung und seine Anpassungsfähigkeit an verschiedene Stromverteilungsszenarien im Außenbereich aus.

Hochspannungs-Vakuum-Leistungsschalter vom Typ 11KV VK

Installationsmethode: seitlich montiert, mittig montiert

Umgebungslufttemperatur: Obergrenze +40 °C, Untergrenze -30 °C; ;

Höhe: ≤2000 m (wenn die Höhe erhöht werden muss, sollte der Nennisolationsgrad entsprechend erhöht werden);

Winddruck: nicht mehr als 700 Pa (entspricht einer Windgeschwindigkeit von 34 m/s);

Amplitude: Erdbebenintensität 8 Grad;

Verschmutzungsgrad: Klasse I;

Maximaler täglicher Temperaturunterschied: nicht mehr als 25 °C.

Spezifikation für Hochspannungs-Vakuum-Leistungsschalter vom Typ 11KV VK

Modell		ZW10-12, ZW10-12F, ZW10-12G

Nummer	Parameter		Einheit	Wert
1	Nennspannung		kV	12
2	Nennstrom		A	630
3	Nennfrequenz		Hz	50
4	Spannungsfestigkeit der Netzfrequenz		kV	42/48
5	Blitzstoßspannung (Spitzenwert)		kV	75/85
6	Bemessungskurzschlussausschaltstrom		kA	16	20	25
7	Bemessungskurzschlusseinschaltstrom (Spitzenwert)		kA	40	50	50
8	Bewerteter Kurzzeitstrom		kA	16	20	25
9	Bewerteter Spitzenstrom		kA	40	50	50
10	Bemessungskurzschlussdauer		S	4
Il	Nominelle Betriebssequenz			Punkte – 0,3 Sek. – Kombinierte Punkte – 180 Sek. – Kombinierte Punkte
12	Bemessungskurzschlussstrom-Ausschaltzeiten		Zweitklassig	30
13	Mechanisches Leben		Zweitklassig	10000
14	Der bewegliche Kontakt ermöglicht die Messung der angesammelten Verschleißdicke		mm	3
15	Nennbetriebsspannung mit CT-Federantrieb	Schließspule	V	DC oder AC 220V
		Öffnungsspule
16	Bemessungsbetriebsstrom der Überstrom-Auslösespule		A	5
17	Gewicht		Kg	150
