66 kV Outdoor Vacuum Circuit Breaker mit Trennungsektor

Lugao steht stolz als prominenter Hersteller von Vakuumschalter in Innenräumen und präsentiert den 66-kV-Vakuumschalter im Freien mit Trennschalter-ein beispielhaftes elektrisches Gerät für dreiphasige AC 50/60-Hz-Systeme mit einer Nennspannung von 40,5 kV. Ausgestattet mit einem Federbetreiber oder einem elektromagnetischen Aktuator bietet diese Außengeräte eine präzise Kontrolle für das elektrische Öffnen und Schließen. Darüber hinaus bietet es die Flexibilität des manuellen Betriebs und ermöglicht den manuellen Speicher und Betrieb, ohne dass die elektrische Steuerung fehlt. In Übereinstimmung mit internationalen Standards, einschließlich IEC62271-100 "Wechselstrom-Hochspannungsschalter" und IEC-56 "Hochspannungs-Wechselstromkreisten", wird dieser Leistungsschalter die strengen Anforderungen an die Sicherheit und Leistung der Interrupionsanträge mit Hochspannungskreismeldungen übertrifft. Vertrauen Sie Lugao für hochmoderne Lösungen, die die Benchmarks von Vakuumschalter im Freien neu definieren und die Sicherheit, Präzision und Zuverlässigkeit sicherstellen.

Anfrage absenden

Produktbeschreibung

Lugao ist ein 66-kV-Vakuumschalter im Freien mit Trennungslieferant. ZW7-40.5 Vakuum-Leistungsschalter vom Typ Vakuum wird hauptsächlich für die Steuerung und den Schutz von 36-kV-Stromübertragungssystemen verwendet. Die Gesamtstruktur des Isolators -Säulenprodukttyps; gebautes Vakuum -Unterbrechertyp auf der Vase, Porzellanvase für die nächste Säulenvase. Für häufige Betriebsort. Und hat eine gute Versiegelung, Anti-Aging, hohen Druck, kein Verbrennen, keine Explosion, lange Lebensdauer, bequeme Installations- und Wartungsmerkmale.

66 kV Outdoor Vacuum Circuit Breaker mit Trennung Betriebsumgebung

1 Umgebungstemperatur: -40 ℃ ~+40 ℃;

2 Höhe: ≤ 1000 m;

3 Die maximale Windgeschwindigkeit beträgt 10 km/h, die minimale Windgeschwindigkeit für den Nennlevel (132/230 kV) beträgt 3,2 km/h;

4 Erdbebenintensität: ≤8 Niveau;

5 minimale nominelle Kriechentfernung: 31 mm/kV;

6 Luftverschmutzungsabschluss: Klasse IV.

66 kV Outdoor Vacuum Circuit Breaker mit Trennungsmerkmalen

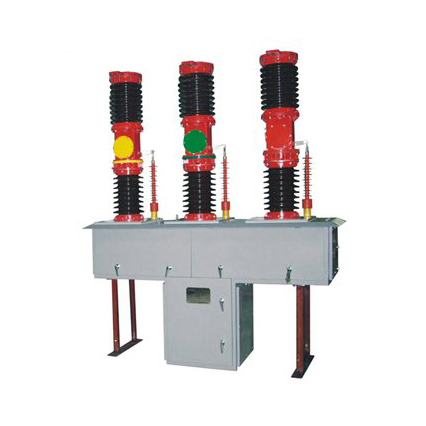

Zw7-40.5 Outdoor-Hochspannungs-Vakuumschalter im Freien besteht hauptsächlich aus integriertem Pol, Stromtransformator, Betriebsmechanismus und Box. Diese Art von Leistungsschalter besteht aus miniaturisiertem Design, und die Hülle besteht aus hochwertiger Stahlbox. Aktuelle Transformatoren können entsprechend den Benutzerbedürfnissen ausgewählt werden. Zw7-40.5 Outdoor Hochspannungs-Vakuum-Leistungsschalter und passende intelligente Kontrollkombination. Der Switch -Öffnen und -abschlussbetrieb kann lokal realisiert werden und kann auch über die Kommunikationsschnittstelle remote betrieben werden. Weitere Informationen des Leistungsschalters können ebenfalls an das Steuerzentrum übertragen werden, und der Kommunikationskanal kann Kabel, optische Faser, GPRS/CDMA, GSM usw. auswählen.

66 kV Outdoor Vacuum Circuit Breaker mit Trennungspezifikation

NEIN.	Artikel			Einheiten	Parameter
1	Nennspannung			KV	40.5
2	Bewertet	1 min Stromfrequenz	trocken		95
	Isolierung	Spannung standhalten	nass		80
	Ebene	Blitzimpuls widerstehen Spannung (Peak)			185
3	Bewertungsstrom			A	1250、1600、2000
4	Bewertetes Kurzschlussstrom bewertet			Die	20、25、31.5
5	Bewertungssequenz				O-0,3S -co- 180S-Co.
6	Bewertete Kurzschluss-Break-Breaki-Ng-Zeiten			Mal	12
7	Bewertet kurzzirku Es geschlossener Strom (Peak)			Die	50、63、80
8	Bewertungsspitzenbestand Curren t
9	Bewertet Kurzzeit-Stand der Strömung			Die	20、25、31.5
10	Bewertete Kurzschlussdauer			S	4
11	Durchschnittliche Öffnungsgeschwindigkeit			MS	1,5 ± 0,2
12	Durchschnittliche Schließgeschwindigkeit				0,7 ± 0,2
13	Kontaktabschlussdauer			s	≤2
14	Drei -Phasen -Schließ- und Öffnensynchronismus				≤2
15	Öffnungszeit				≤150
16	Schließzeit				≤ 60
17	Mechanismusleben			Mal	10000
18	Bewertungsspannung und Aux Ilia Ry Loop -Nennspannung			V	DC220 、 1 10 、 24
					AC220 、 110 、 24
19	Phasenschleife DC Resistenz (ohne Stromtransformator）			Uω	100
20	Erlaubte akkumulierte Verschleiß - Thickness des dynamischen und statischen Kontakts			mm	3
